Манометры, мановакуумметры МТ, МВТ, 23991-15

Манометры МТ, мановакуумметры МВТ предназначены для измерения избыточного и вакуумметрического давления жидкости, газа и пара в промышленности, энергетике, технологических системах транспортировки жидкости и газа, тепло- и газоснабжения, различных механизмах и машинах.

Документы

Описание типа

Карточка СИ

Номер в госреестре	23991-15
Наименование СИ	Манометры, мановакуумметры
Обозначение типа СИ	МТ, МВТ
Изготовитель	НП ООО "МЦ-Багория", Беларусь, г.Минск
Год регистрации	2015
Срок свидетельства	05.10.2026
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Манометры МТ, мановакуумметры МВТ Назначение средства измерений

Описание

Манометры МТ, мановакууметры МВТ конструктивно состоят из цилиндрического корпуса с циферблатом, закрытого предохранительным стеклом, и штуцера в нижней части для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент. Чувствительный элемент с помощью поводка связан с трибкосекторным механизмом, на оси которого закреплена стрелка. Под воздействием измеряемой среды происходит деформация чувствительного элемента, стрелка прибора с помощью трибкосекторного механизма, поворачивается относительно нулевой отметки циферблата прибора на определенный угол, пропорционально измеряемому давлению.

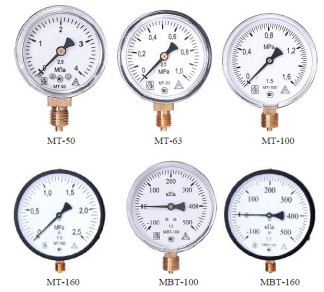

Фотографии общего вида средства измерений

Технические характеристики

Верхнее значение диапазона показаний, класс точности прибора указаны в таблице 1.

Таблица 1.

Наименование	Верхнее значение диапазона показаний				Класс
и обозначение прибора	Избыточного давления		Вакуумметрического давления		точности
	кПа	МПа	кПа	МПа
1	2	3	4	5	6
Манометр	400	0,4			1,5
МТ-160	600	,6 ,0 ,6 ,5 ,0 о" ^ ^			2,5
Манометр		0,4
МТ-100	400 600	0,6 1,0 1,6 2,5 4.0 6.0 10,0 16,0 25,0			,5 ,5 1, 2,
Мановакуум-		0,3		- 0,1
метр	300	0,5	-100	- 0,1	1,5
МВТ-100	500	0,9	-100	- 0,1	2,5
МВТ-160		1,5 2,4		- 0,1 - 0,1	2,5
Манометр		0,4
МТ-63		0,6
МТ-50	400 600	1,0 1,6 2,5 4.0 6.0 10,0 16,0 25,0			2,5 4,0

Диапазон измерений избыточного и вакуумметрического давления соответствует диапазону показаний.

Диаметр корпуса и масса приборов указаны в таблице 2.

Таблица 2

Наименование и обозначение прибора	Диаметр корпуса, мм	Масса, кг, не более
Манометр МТ-50	50	0,15
Манометр МТ-63	63	0,20
Манометр МТ-100 и мановакуумметр МВТ-100	100	0,60
Манометр МТ-160 и мановакуумметр МВТ-160	160	0,90

Приборы предназначены для работы при температуре окружающего воздуха от минус 50 до плюс 50 оС.

Пределы допускаемой приведенной погрешности измерения указаны в таблице 3.

Таблица 3

Класс точности	Пределы допускаемой приведенной погрешности, %
1,5	± 1,5
2,5	± 2,5
4,0	± 4,0

Вариация показаний приборов не превышает абсолютного значения пределов допускаемой погрешности.

Степень защиты оболочки IP40 по ГОСТ 14252-96.

Полный срок службы приборов не менее 10 лет.

Знак утверждения типа

наносится печатным способом на титульном листе паспорта, на прибор типографским способом.

Комплектность

В комплект поставки прибора входят:

- Прибор

- Паспорт

- Руководство по эксплуатации, поставляется по требованию заказчика

- упаковка

Поверка

Поверка манометров МТ, мановакуумметров МВТ производится по МИ 2124-90 « ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр образцовый МО-1227, класс точности 0,15 ГОСТ 2405-88;

- вакуумметр образцовый ВО-1227, класс точности 0,15 ГОСТ 2405-88;

- пресс от грузопоршневого манометра для создания переменного давления МП-60, давление до 6,0 МПа, класс точности 0,2;

- пресс от грузопоршневого манометра для создания переменного давления МП-600, давление до 60,0 МПа, класс точности 0,2;

- метрологический стенд для поверки, калибровки технических манометров, вакуумметров,

- мановакуумметров, напоромеров, тягомеров и тягонапоромеров с автоматическим заданием давления «Метран-502-ПКД-10П» (ПГ «Метран»).

Сведения о методах измерений

изложены в руководстве по эксплуатации.

Нормативные и технические документы

ТУ РБ 101472320.001-2002 «Манометры МТ, мановакуумметры МВТ. Технические условия».

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
