Манометры, манометры с термометром, манометры сигнализирующие, вакуумметры, мановакуумметры, мановакууметры сигнализирующие ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05, 47013-14

Заказать поверку

В зависимости от модификации, для измерения избыточного давления, или одновременно избыточного давления и температуры, или вакуумметрического давления жидкостей, газов или пара. Приборы с сигнализирующим устройством предназначены, кроме того, и для управления внешними электрическими цепями.

Документы

Описание типа

Карточка СИ

Номер в госреестре	47013-14
Наименование СИ	Манометры, манометры с термометром, манометры сигнализирующие, вакуумметры, мановакуумметры, мановакууметры сигнализирующие
Обозначение типа СИ	ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05
Изготовитель	ПАО "Стеклоприбор", Украина, г.Червонозаводское
Год регистрации	2014
Срок свидетельства	08.12.2019
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Манометры, манометры с термометром, манометры сигнализирующие, вакуумметры, мановакуумметры, мановакуумметры сигнализирующие ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05 (далее по тексту - приборы) предназначены, в зависимости от модификации, для измерения избыточного давления, или одновременно избыточного давления и температуры, или вакуумметрического давления жидкостей, газов или пара. Приборы с сигнализирующим устройством предназначены, кроме того, и для управления внешними электрическими цепями.

Описание

Приборы конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, и штуцера для присоединения к месту отбора давления. В средине корпуса находится чувствительный элемент в виде трубчатой пружины (трубки Бурдона).

Принцип действия приборов основан на деформации трубчатой пружины под действием давления. Подвижный конец трубчатой пружины запаян, и соединен через тяги и трибкосекторный механизм с осью, на которой жестко закреплена показывающая стрелка. Для устранения люфта ось соединена со спиральной пружиной. Под действием избыточного давления трубка выпрямляется, а под действием вакуумметрического давления - сжимается, что приводит к вращению секторного устройства. Через зубчатое зацепление этот поворот передается оси с показывающей стрелкою, которая перемещается по шкале прибора.

Измерение температуры осуществляется путем превращения деформации термочувствительного элемента (биметаллической пластины) с помощью секторного механизма в угловое перемещение стрелки.

Приборы, предназначенные для измерения давления кислорода имеют на циферблате обозначение О2, для ацетилена - С2Н2, для аммиака - NH3.

Приборы изготовляются с радиальным или аксиальным размещением штуцера.

В соответствии с заказом приборы могут иметь шкалу, выраженную в других единицах давления (кгс/см2, бар, мм вод.ст. и т.д.), а корпус манометров и вакуумметров диаметром 63; 100; 160 мм может быть заполнен вязкой жидкостью.

Манометры и мановакуумметры с диаметром корпуса 63, 100,160 мм могут выпускаться с сигнализирующим устройством.

Диапазон уставок приборов с сигнализирующим устройством составляет от 5 до 95 % диапазона измерений.

Приборы с диаметром корпуса 100 мм могут выпускаться с механизмом, который применяется в приборах с диаметром корпуса 63 мм. Условное обозначение таких приборов ДМ 05-МП-3У или ДВ 05-МП-3У.

Приборы с диаметром корпуса 160 мм могут выпускаться с механизмом, который применяется в приборах с диаметром корпуса 100 мм. Условное обозначение таких приборов ДМ 05-МП-4У или ДВ 05-МП-4У.

Модификации приборов отличаются по функциональному назначению, а исполнения и типоразмеры - по конструкции, диапазонами измерений, нормированными значениями допускаемой погрешности, габаритными размерами и массой.

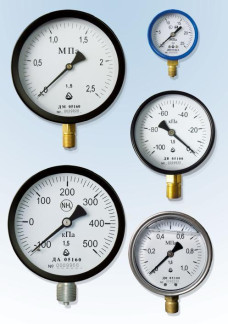

Фотографии общего вида приборов представлены на рисунках 1 и 2.

Технические характеристики

Диапазоны измерений, пределы допускаемой основной погрешности, приведенной к разнице между верхним и нижним пределами измерений, габаритные размеры и масса приборов приведены в таблицах 1, 2, 3.

Таблица 1 - Основные технические характеристики манометров ДМ 05, манометров с термометром ДМТ 05, манометров сигнализирующих ДМ Сг 05_

Условное	Верхние пределы измерения			Г абаритные размеры, мм, не более		Масса, кг, не более
обозначение исполнения	кПа	МПа	%	для приборов с радиальным штуцером	для приборов с аксиальным штуцером	Масса, кг, не более
ДМ 05040				44 х 74 х28	0 44 х 58	0,12
ДМ 05050	60; 100;			54 х 84 х28	0 54 х 58	0,15
ДМ 05063	60; 100;	1; 1,6; 2,5; 4;	± 2,5	65 х 95 х 45	0 65 х 85	0,2
ДМ Сг 05063	160; 200;	1; 1,6; 2,5; 4;		85 х 95 х 55	-	0,3
ДМТ 05080	160; 200;	6; 10;	±1,5;±2,5	80 х 140 х 35	0 80 х 145	0,33
ДМ 05100	250; 400;	16; 25;		110 х 150 х 60	0 100 х 145	0,5
ДМ Сг 05100	250; 400;		± 1,0 ± 1,5	140 х 150 х 70	-	0,7
ДМ 05160	600	40; 60;		170 х 220 х 70	0 170 х 120	1,8
ДМ Сг 05160	600	100		210 х 195 х 80	-	1,3
ДМ 05250				260 х 310 х 70	0 260 х120	3,5
ДМ 05-МП-3У	400; 600	1; 1,6;	± 1,5	110 х 130 х 40	0 100 х 110	0,3
ДМ 05-МП-4У	400; 600	2,5; 4	± 1,5	160х 185 х 60	0 160 х 110	0,6
Примечание -Н	ижние пределы измерений манометров равняются нулю.

Лист № 4 Всего листов 5

Диапазоны измерений температуры для манометров с термометром - от 0 до 120 °С или от 0 до 150 °С (в зависимости от исполнения).

Пределы допускаемой погрешности при измерении температуры - ± 5 °С.

Таблица 2 - Основные технические ха			рактеристики вакуумметров ДВ 05
Условное обозначение исполнения	Диапазоны измерений вакуумметрического давления, кПа	%	Г абаритные размеры, мм, не более		Масса, кг, не более
Условное обозначение исполнения	Диапазоны измерений вакуумметрического давления, кПа	%	для приборов с радиальным штуцером	для приборов с аксиальным штуцером	Масса, кг, не более
ДВ 05063	От - 100 до 0	± 2,5	65 х 95 х 45	0 65 х 85	0,2
ДВ 05100	От - 100 до 0	± 1,0 ± 1,5	110 х 150 х 60	0 100 х 145	0,5
ДВ 05160	От - 100 до 0	± 1,0 ± 1,5	170 х 220 х 70	0 170 х 120	1,8
ДВ 05-МП-3У	От - 100 до 0	± 1,5	110 х 130 х 40	0 100 х 110	0,3
ДВ 05-МП-4У	От - 100 до 0	± 1,5	160 х 185 х 60	0 160 х 110	0,6

Таблица 3 - Основные технические характеристики мановакуумметров ДА 05,

мановакууммет	ров сигнализирующих ДА Сг 05
Условное обозначение исполнения	Диапазоны измерения вакуумметрического и избыточного давления, кПа	%	Г абаритные размеры, мм, не более		Масса, кг, не более
Условное обозначение исполнения		%	для приборов с радиальным штуцером	для приборов с аксиальным штуцером	Масса, кг, не более
ДА 05063	От - 100 до 60 кПа, от - 100 до 150 кПа, от - 100 до 300 кПа, от - 100 до 500 кПа, от - 0,1 до 0,9 МПа, от - 0,1 до 1,5 МПа, от - 0,1 до 2,4 МПа, от - 0,1 до 4 МПа, от - 0,1 до 6 МПа	± 2,5	65 х 95 х 45	0 65 х 85	0,2
ДА Сг 05063		± 2,5	85 х 95 х 55	-	0,3
ДА 05100		± 1,0 ±1,5	110 х 150 х 60	0 100 х 145	0,5
ДА Сг 05100			140 х 150 х 70	-	0,7
ДА 05160			170 х 220 х 70	0 170 х 120	1,8
ДА Сг 05160			210 х 195 х 80	-	1,3

Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства манометров и мановакуумметров приведены к разнице между верхними и нижними пределами измерения - ± 1,5 %; ± 2,5 %; ± 4 %.

Количество срабатываний контактов сигнализирующего устройства - не менее 100000.

Знак утверждения типа

Знак утверждения типа наносится на корпус или циферблат приборов методом офсетного маркирования и в паспорта - печатным способом.

Комплектность

Комплект поставки приборов содержит:

- прибор - 1 шт. (модификация, исполнение и типоразмер - в соответствии с заказом);

- руководство по эксплуатации - 1 экз. на 10 шт., но не менее 1 экз. в один адрес;

- паспорт - 1 экз.;

- индивидуальная упаковка - 1 комплект.

Поверка

осуществляется по документам:

- МПУ 003/04-2003 «Метрология. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»;

- ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки» (для манометров с термометром ДМТ 05).

При поверке используются рабочие эталоны 3-го разряда - манометры МО, вакуумметры ВО; термометры стеклянные лабораторные ТЛ-4.

Сведения о методах измерений

«Манометры ДМ 05, манометры с термометром ДМТ 05, манометры сигнализирующие ДМ Сг 05, вакуумметры ДВ 05, мановакуумметры ДА 05, мановакуумметры сигнализирующие ДА Сг 05. Руководство по эксплуатации. АКГ 05.890.003 РЭ».

Нормативные и технические документы, устанавливающие требования к манометрам, манометрам с термометром, манометрам сигнализирующим, вакуумметрам, мановакуумметрам, мановакуумметрам сигнализирующим ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05

1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

2. МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

3. ТУ У 33.2- 14307481-031:2005 «Манометры ДМ 05, манометры с термо-метром ДМТ 05, манометры сигнализирующие ДМ Сг 05, вакуумметры ДВ 05, мановакуумметры ДА

05, мановакуумметры сигнализирующие ДА Сг 05, напоромеры ДН 05, тягомеры ДТ 05, тягонапопромеры ДГ 05. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
