Назначение
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг (далее - приборы) предназначены для измерений избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях промышленности (в т.ч. на объектах использования атомной энергии).
Описание
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Для управления внешними электрическими цепями применяется сигнализирующее устройство прямого действия. Под воздействием измеряемого давления свободный конец манометрической пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку и поводок сигнализирующего устройства относительно шкалы прибора.
Приборы могут иметь корпус из алюминиевых сплавов или стальной (с фланцем и без фланца, радиальным или осевым штуцером).
Приборы могут изготавливаться с сигнализирующим устройством исполнений III, IV, V, VI по ГОСТ 2405-88. Конструктивно сигнализирующее устройство приборов может быть выполнено как со скользящими контактами, так и с магнитным поджатием контактов.
Кабельный ввод может быть расположен как на задней так и на боковой поверхности корпуса.
По защищенности от воздействия окружающей среды приборы в соответствии с ГОСТ Р 52931-2008 имеют исполнения:
1) по устойчивости к атмосферным воздействиям:
- обыкновенное;
- защищенное от попадания внутрь пыли и воды;
2)по устойчивости к воздействию агрессивных сред:
- обыкновенное;
- защищенное от агрессивной среды (в дальнейшем - исполнения «Кс»).
Приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех (в дальнейшем - исполнение «1Ех») являются взрывозащищенными видом взрывозащиты «Взрывонепроницаемая оболочка» и имеют маркировку по взрывозащите 1ExdIIBT4.
Приборы исполнения «1Ех» могут устанавливаться в соответствии с ГОСТ 30852.13-2002 во взрывоопасных зонах помещений и наружных установках классов 1 и 2 по ГОСТ 30852.9-2002, где возможно образование взрывоопасных смесей категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ 30852.5-2002, ГОСТ 30852.11-2002, ГОСТ 30852.19-2002.
Приборы относятся к восстанавливаемым ремонтируемым двухфукциональным изделиям.
Код заказа прибора:
ДХ20ХХСгХХ - ХХХХ - ХХ - АЭС-кл. б. 3 - ХХ - ХХ - ХХ - М.П - ХХ - ХХ - Э - ТУ 4212-040-00225590-2001
условное обозначение и вид климатического исполнения
верхнее значение диапазона показаний (По требованию потребителя оговаривается наличие предельной отметки: например, 100/75)
единицы измерения давления
класс точности
для атомных станций - «АЭС», Класс безопасности
наименование измеряемой среды при специальном исполнении прибора (кислород, с обезжиренной рабочей полостью)
конструктивное исполнение:
- наличие фланца, демфера, расположение штуцера_
- исполнение сигнализирующего устройства
- исполнение контактов с магнитным поджатием, боковой разъем
степень защиты, материал корпуса, резьба штуцера
дополнительные данные (иностр. язык для сопровод. документации)
экспортное исполнение
обозначение технических условий
Примечание
1.За базовое исполнение приняты следующие исполнения приборов: степень защиты - IP4X; единица измерения кгс/см ; резьба присоединительного штуцера М20х1,5-8§; без фланца; радиальный штуцер; без демпфера; класс точности 1,5; для АЭС - класс безопасности 4.
2. В схеме кода заказа прибора не указываются данные базового исполнения.
Общий вид приборов представлен на рисунках 1-5.
Место нанесения знака поверки и пломбирования приборов приведено на рисунке 6.

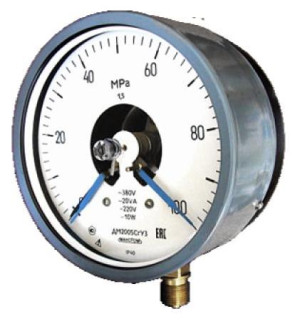

Рисунок 1 - Фотографии общего вида манометров, вакуумметров и мановакуумметров показывающих сигнализирующих ДМ2005Сг, ДВ2005Сг, ДА2005Сг
манометров, вакуумметров и мановакуумметров манометров, вакуумметров и мановакуумметров
показывающих сигнализирующих ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех показывающих сигнализирующих ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс
ДА2010Сг вводомДМ2010Сг, ДВ2010Сг, ДА2010Сг
Рисунок 6 - Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки
Приборы должны быть опломбированы по запросу потребителя. Приборы, исполнения АЭС, исполнения «1Ех» и в экспортном исполнении выпускаются пломбированными.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики
|
Значение
|
|
Диапазон показаний, МПа*
- ДМ2005Сг, ДМ2010Сг, ДМ2005Сг1Ех
- ДВ2005Сг, ДВ2010Сг, ДВ2005Сг1Ех
- ДА2005Сг, ДА2010Сг, ДА2005Сг1Ех
|
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160
от -0,1 до 0
от -0,1 до +0,06; от -0, 1 до +0,15; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1,5;от -0,1 до +2,4
|
|
Диапазон измерений, % от диапазона показаний
|
от 0 до 75 (для избыточного давления) 100 (для вакуумметрического давления)
|
|
Класс точности приборов
|
1,0; 1,5
|
|
Пределы допускаемой основной приведенной погрешности, % (от диапазона показаний) *
|
±1,0; ±1,5
|
|
Наименование характеристики
|
Значение
|
|
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности срабатывания сигнализирующего устройства, % (в зависимости от модификации)*:
- со скользящими контактами
- с магнитным поджатием
|
±1,5; ±2,5 ±4,0; ±6,0
|
|
Вариация показаний, не более, % от диапазона показаний
|
1,0; 1,5
|
|
Вариация срабатывания сигнализирующего устройства, не более, % от диапазона показаний
- со скользящими контактами
- с магнитным поджатием
|
1,5; 2,5 4,0; 6,0
|
|
Пределы допускаемой дополнительной приведенной (от диапазона показаний) погрешности показаний, вызванной отклонением температуры от нормальных условий, %
|
A=±KtAt
где Kt - температурный коэффициент, не более 0,06 %/ °С - при определении изменения показаний приборов и не более 0,1 %/ °С - при определении изменения срабатывания сигнализирующего устройства; At - абсолютное значение разности температур, определяемое по формуле At=lt2-t1l,
где t2- действительное значение температуры от -60 до +70 °С, для приборов исполнения «1Ех» от -50 до +60 °С;
t1 - любое действительное значение температуры окружающего воздуха, равное от +21 до +25 °С для приборов класса точности 1 и от +18 до +28 °С для приборов класса точности 1,5.
|
|
Нормальные условия измерений:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
|
от +21 до +25 (для к. т. 1,0) от +18 до +28 (для к. т. 1,5) от 30 до 80 от 84 до 106,7
|
|
Примечание:*
1 По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (с 9 кгс/см2)
2 ДМ2010Сг (ДВ2010Сг, ДА2010Сг) с осевым штуцером изготавливаются с диапазоном показаний от (-0,1 - 0) МПа [(-1 - 0) кгс/см2] до (0 - 60) МПа [(0 - 600) кгс/см2]
3 По требованию потребителей приборы могут изготавливаться в других единицах измерений, допускаемых к применению в РФ
4 Конкретное значение погрешности указано в паспорте
|
Таблица 2 - Основные технические характеристики
|
Наименование характеристики
|
Значение
|
|
Параметры сигнализирующего устройства:
- напряжение внешних коммутируемых цепей:
для цепей переменного тока для цепей постоянного тока
- разрывная мощность контактов
для цепей переменного тока, ВА для цепей постоянного тока, ВА
- сила тока, А
|
380 В (включая 24; 27; 36; 40; 110; 220 В) 220 В (включая 24; 27; 36; 40; 110 В)
|
|
со скользящими контактами 20 10
|
с магнитным поджатием контактов 50 30
|
|
до 1
|
|
Наименование характеристики
|
Значение
|
|
Отклонение напряжения от номинальных значений, %
|
от +10 до -15
|
|
Частота переменного тока, Гц
|
от 49 до 51
|
|
Степень защиты:
- от проникновения внешних твердых предметов, пыли и воды по ГОСТ 14254-2015;
- от внешних воздействий вводного отделения приборов исполнения «1Ех» по ГОСТ 14254-2015
|
IP4X, IP53, IP54; IP65 не ниже IP54
|
|
Г руппа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008
|
L1
|
|
Г руппа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008
|
С4
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
У2, Т2
|
|
Г абаритные размеры, мм, не более
- ДМ2005Сг, ДВ2005Сг, ДА2005Сг
- ДМ2010Сг, ДВ2010Сг, ДА2010Сг
- ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех
- ДМ2005Сг1Ех«Ст», ДВ2005Сг1Ех«Ст», ДА2005Сг1Ех«Ст»
|
0162
0101
0184x205x247
0175x200x212
|
|
Масса, кг, не более
- ДМ2005Сг, ДВ2005Сг, ДА2005Сг
- ДМ2010Сг, ДВ2010Сг, ДА2010Сг
- ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех
- ДМ2005Сг1Ех«Ст», ДВ2005Сг1Ех«Ст», ДА2005Сг1Ех«Ст»
|
1,6
1,0
5,5
5,1
|
|
Условия эксплуатации:
- температура окружающей среды, °С
- температура измеряемой среды, °С
- относительная влажность, %
- атмосферное давление, кПа
|
от -60 до +70 (кроме приборов исполнения 1Ех)
от -50 до +60 (приборы исполнения 1Ех) до +200 (с применением охладительных устройств)
до +100при+25 °С (приборы исполнения У2) до +100 при+35 °С (приборы исполнения Т2) от 84 до 106,7
|
|
Число срабатываний контактов сигнализирующего устройства приборов
|
200000
|
|
Средняя наработка на отказ приборов исполнения «Кс», ч, не менее
|
66000
|
|
Средняя наработка на отказ, ч, не менее
|
100000
|
|
Средний срок службы, лет, не менее
|
6 (для приборов исполнения «Кс») 10 (кроме приборов исполнения «Кс»)
|
Знак утверждения типа
наносится на циферблат офсетной печатью, на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки представлен в таблице 3.
|
Наименование и условное обозначение
|
Обозначение
документа
|
Количество
|
Примечание
|
|
Прибор
|
|
1 шт.
|
В соответствии с договором (контрактом)
|
|
Паспорт
|
5Ш0.283.304ПС
|
1 экз.
|
Для нужд народного хозяйства
|
|
Паспорт
|
5Ш0.283.386ПС
|
1 экз
|
Для АЭС
|
|
Паспорт
|
5Ш0.283.310ПС
|
1 экз
|
Для экспорта
|
|
Паспорт
|
5Ш0.283.450ПС
|
1 экз
|
Для АЭС (экспорт)
|
|
Паспорт
|
5Ш0.283.311ПС
|
1 экз
|
Исполнение «1Ех»для нужд народного хозяйства
|
|
Паспорт
|
5Ш0.283.413ПС
|
1 экз
|
Исполнение «1Ех»для АЭС
|
|
Паспорт
|
5Ш0.283.312ПС
|
1 экз
|
Исполнение «1Ех»для экспорта
|
|
Паспорт
|
5Ш0.283.445ПС
|
1 экз
|
Исполнение «1Ех» для АЭС (экспорт)
|
|
Руководство по эксплуатации
|
5Ш0.283.304РЭ
|
1 экз.
|
|
|
Руководство по эксплуатации
|
5Ш0.283.311РЭ
|
1 экз.
|
Исполнение «1Ех»
|
При поставке партии приборов в один адрес допускается прилагать по одному экземпляру руководства по эксплуатации, сертификата соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 на каждые 10 шт., если иное количество не оговорено при заказе.
Поверка
осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска каучукового клейма наносится на корпус и (или) стекло прибора и (или)в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) «Электрооборудование взрывозащищенное. Часть 0. Общие требования»
ГОСТ 30852.1-2002 (МЭК 60079-1:1998) «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка»
ТУ 4212-040-00225590-2001 «Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия».
