Манометры, мановакуумметры, напоромеры, тягонапоромеры показывающие МП, МВП, НП, ТНП, 28544-14

Для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара в различных отраслях промышленности и народного хозяйства.

Документы

Описание типа

Карточка СИ

Номер в госреестре	28544-14
Наименование СИ	Манометры, мановакуумметры, напоромеры, тягонапоромеры показывающие
Обозначение типа СИ	МП, МВП, НП, ТНП
Изготовитель	ООО "Завод теплотехнических приборов", Беларусь, г.Минск
Год регистрации	2014
Срок свидетельства	21.07.2019
МПИ (интервал между поверками)	1 год; с 06.10.2015 г. - 2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Манометры МП, мановакуумметры МВП, напоромеры НП, тягонапоромеры ТНП показывающие ( в дальнейшем - приборы) предназначены для измерения избыточного и ваку-умметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.

Описание

Приборы состоят из цилиндрического или квадратного корпуса с предохранительным стеклом и со штуцером в нижней части для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент. Чувствительный элемент с одной стороны припаян к штуцеру, а с другой с помощью тяги связан с трибкосекторным механизмом, на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосекторного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемому давлению.

Приборы изготавливаются с диаметром или размером лицевой панели корпуса 40, 50, 63, 100, 160, 250 мм из стали или полистирола.

Приборы, предназначенные для наполнения жидкостью, должны быть оснащены устройством выпуска жидкости.

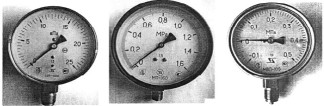

Мановакуумметр МВП-100 с жидкостным наполнением

Тягонапоромер ТНП-100 Манометр Манометр

железнодорожный железнодорожный

МП 100НЗ/Фз-Дм-Жд-В у МП100Д/Фз-Дм-Жд

с жидкостным наполнением

Поверительное клеймо наносится на заднюю стенку корпуса прибора.

Технические характеристики

1.Наименование и тип прибора, верхний предел измерений, класс точности, степень защиты соответствуют значения, указанным в таблице 1.

Таблица 1

Наименование прибора	Обозна чение прибора	Верхний предел изме		рений		Класс точности по ГОСТ 2405-88	Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-96
		вакуумметрического давления		избыточного давления
		кПа (минус)	МПа (минус)	кПа	МПа
1	2	3	4	5	6	7	8
Манометр	МП-40 МП-50 МП-63			60 100 160 250 400 600	0,06 0,1 0,16 0,25 0,4 0,6 1,0 1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0 60.0	1.5 2.5 4,0	IP40 IP54

1	2	3	4	5	6	7	8
					0,06
					0,1
					0,16
					0,25
					0,4
				60	0,6
				100	1,0	1,0
	МП-100			160	1,6	1,5	IP40
Манометр				250 400 600	2,5 4.0 6.0 10,0 16,0 25.0 40.0 60.0	2,5	IP54
	МП-160			60 100 160 250 400 600	0,06 0,1 0,16 0,25 0,4 0,6 1,0 1,6 2,5 4,0	0,6 1,0 1.5 2.5	IP40 IP54
Манометр					6,0 10,0 16,0 25.0 40.0 60.0
	МП-250				,6 ,0 ,6 ,5 ,0 ,0 о" ^ ^ <n" ^ ю"	1,5	IP40

1	2	3	4	5	6	7	8
Манометр с	МП-50			400	0,4	1,5	IP54
жидкостным на	МП-63			600	0,6	2,5
полнением					1,0 1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0 60.0
	МП-100			100	0,1	1,0	IP54
	МП-160			160 250 400 600	0,16 0,25 0,4 0,6 1,0 1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0 60.0	1.5 2.5
Мановакуумметр	МВП-100	100	0,1	60	0,06	1,0	IP40
		100	0,1	150	0,15	1,5	IP54
		100	0,1	300	0,3	2,5
		100	0,1 0,1 0,1 0,1	500	0,5 0,9 1,5 2,4
	МВП-160	100	0,1	60	0,06	0,6	IP40
		100	0,1	150	0,15	1,0	IP54
		100	0,1	300	0,3	1,5
		100	0,1 0,1 0,1 0,1	500	0,5 0,9 1,5 2,4	2,5

1	2	3	4	5	6	7	8
Мановакуум-метр с жидкостным наполнением	МВП-100	100 100	0,1 0,1 0,1 0,1 0,1	300 500	0,3 0,5 0,9 1,5 2,4	1,0 1.5 2.5	IP54
Напоромер	НП-63 НП-100			2,5 4.0 6.0 10,0 16,0 25.0 40.0		1.5 2.5 4,0	IP40
	НП-160			0,6 1,0 1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0		0,6 1,0 1.5 2.5	IP40
Тягонапоро- мер	ТНП-100	1,25 2,0 3.0 5.0 8.0 12,5 20,0		1,25 2,0 3.0 5.0 8.0 12,5 20,0		1.5 2.5	1Р40

1	2	3	4	5	6	7	8
Манометр	МП100МД/Фз-Дм-Жд*				0,6 1,0 1,6 2,5 4.0 10.0 16,0	1,5	1Р50
Манометр с жидкостным наполнением	МП100НЗ/Фз-Дм-Жд-Ву *				0,25 0,6 1,0 1,6 2,5 4.0 10.0 16,0	1,5	1Р54
Мановакуумметр	МВП100МД/Фз-Дм-Жд *		0,1 0,1		1,5 2,4	1,5	1Р50
Мановакуумметр с жидкостным наполнением	МВП100НЗ/Фз-Дм-Жд-Ву*		0,1 0,1		1,5 2,4	1,5 2,4	1Р54
* Манометры железнодорожного исполнения. Примечание - При поставках за пределы республики Беларусь по заказу потребителя допускается изготавливать приборы в других единицах измерения.

2.Диапазоны измерений избыточного и вакуумметрического давлений равны диапазонам показаний.

3. Диаметр или размер лицевой панели корпуса, масса приборов соответствуют значениям, указанным в таблице 2.

Таблица 2.

Обозначение прибора	Диаметр или размер лицевой панели корпуса, мм, не более	Масса, кг, не более, для приборов
Обозначение прибора	Диаметр или размер лицевой панели корпуса, мм, не более	без наполнения	с жидкостным наполнением
1	2	3	4
МП-40	40	0,07	-
МП-50	50	0,07	0,10
МП-63	63	0,11	0,14
МП-63ПЛ	63	0,4	-
НП-63	63	0,11	-
МП-100, МВП-100	100	0,30	0,85
МП-100/Тэ, МП-100/Фз	100	0,29	-
МП-100/Тэ/Фз	100	0,46	-
НП-100, Т1Ш-100	100	0,70	-
МП100МД/Фз-Дм-Жд			-
МВП100МД/Фз-Дм-Жд	100	0,50	-
МП 100НЗ/Фз-Дм-Жд-ВУ			-

1	2	3	4
МВП 100НЗ/Фз-Дм-Жд-Ву	100		0,90
МП-160	160	0,95	2,00
МВП-160	160	0,95	-
НП-160	160	1,00	-
МП-250	250	2,50	-

4. Диапазон температур окружающего воздуха при эксплуатации для исполнений:

- приборов без жидкостного наполнения - от минус 50оС до плюс 50оС;

- приборов с жидкостным наполнением - от минус 17оС до плюс 50оС;

- МП100МД/Фз-Дм-Жд, МВП100МД/Фз-Дм-Жд - от от минус 55 оС до плюс 70оС;

- МП 100НЗ/Фз-Дм-Жд-Ву, МВП100НЗ/Фз-Дм-жД-ВУ - от минус 17оС до плюс 70оС.

5.Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона измерений, соответствуют значениям, указанным в таблице 3.

Таблица 3.

Класс точности по ГОСТ 2405-88	Пределы допускаемой основной погрешности, %
0,6	± 0,6
1,0	± 1,0
1,5	± 1,5
2,5	± 2,5
4,0	± 4,0

6.Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности измерений.

7.Полный средний срок службы приборов не менее 10 лет.

Знак утверждения типа

наносится методом штемпельной печати в паспорт прибора, а также на циферблат или корпус.

Комплектность

Комплект поставки соответствует указанному в таблице 4. Таблица 4.

Наименование

Обозначение

Количество

Примечание

Прибор

Манометры МП, мановаку-ум-

метры МВП, напоромеры НП,

тягонапоромеры ТНП показывающие

1 шт.

Паспорт	ФИУШ.406121.001ПС	1 экз.	На приборы для измерения давления кислорода
	ФИУШ.406121.002ПС	1экз.	На приборы обычного исполнения
	ФИУШ.406121.003ПС	1 экз.	На приборы с жидкостным наполнением
	ФИУШ.406121.005ПС	1 экз.	На приборы для измерения давления аммиака
РЭ	ФИУШ.406121.002РЭ	1 экз.	ПО требованию заказчика
Упаковка		1 шт.

Поверка

Поверка приборов проводиться по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановаку-умметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения о методах измерений

Приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к манометрам МП, мановакуумметрам МВП, напоромерам НП, тягонапоромерам ТНП показывающим

ГОСТ 2405-88. «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

со специальным видом взрывозащиты. Технические требования и методы испытаний.

ТУ РБ 37388602.002-96 «Манометры МП, вакуумметры ВП, мановакуумметры МВП, напоро-меры НП, тягомеры ТП, тягонапоромеры ТНП показывающие. Технические условия».

Рекомендации к применению

Осуществление контроля за соблюдением установленных законодательством Российской Федерации обязательных требований промышленной безопасности к эксплуатации опасных производственных объектов.
