Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВТИ, 1844-15

Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВТИ предназначены для измерения избыточного и вакуумметрического давления жидкости, газа и пара.

Документы

Описание типа

Карточка СИ

Номер в госреестре	1844-15
Наименование СИ	Манометры, вакуумметры и мановакуумметры для точных измерений
Обозначение типа СИ	типов МТИ и ВТИ
Изготовитель	Общество с ограниченной ответственностью «Манометр» (ООО «Манометр»), Саратовская обл., г. Энгельс
Год регистрации	2015
Срок свидетельства	17.06.2030
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия манометров, вакуумметров и мановакуумметров для точных измерений типов МТИ и ВТИ основан на использовании деформации упругого чувствительного элемента при воздействии на него давления.

Упругим чувствительным элементом является одновитковая трубчатая пружина. Действие манометров, вакуумметров и мановакуумметров для точных измерений типов МТИ и ВТИ основано на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой трубчатой пружины, перемещение свободного конца которой передаточным механизмом преобразуется в угловое перемещение показывающей стрелки.

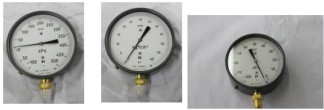

Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВТИ представляют собой совокупность изделий, имеющих общее эксплуатационное назначение, и предназначены для измерения избыточного и вакуумметрического давления жидкостей, газов и паров, не агрессивных по отношению: к бронзам и латуням - модель 1218; к латуням - модели 1216, 1246;

к углеродистым сталям и латуням - модели 1232, 1217;

к сталям марок 12Х18Н10Т (ГОСТ 5632), 14Х17Н2 (ГОСТ 5632), 36НХТЮ (ГОСТ 10994) - модели 1511 и 1512 (кислотостойкие).

Приборы выпускаются различных моделей. Модели отличаются между собой геометрическими размерами и материалами чувствительного элемента.

Место К заполнить мастикой и Kieiwumb заводским пчомбиром

А-А121Ю

Рисунок 2 - Место пломбирования манометров, вакуумметров и мановакуумметров для точных измерений типов МТИ и ВТИ

Технические характеристики

Метрологические и технические характеристики манометров, вакуумметров и мановакуумметров для точных измерений типов МТИ и ВТИ приведены в таблицах 1,2. Таблица 1

Наименование прибора	Модель	Класс точности	Верхнее значение диапазона измерений
			Вакуумметрического давления	Избыточного давления
1	2	3	4	5
Манометр МТИ	1218	0,6; 1	-	60; 100; 160; кПа (0,6; 1; 1,6 кгс/см2)
				250; 400 кПа (2,5; 4 кгс/см2)
Мановакуумметр МТИ		1	1оо кПа (1 кгс/см )	60; 150; 300 кПа (0,6; 1,5; 3 кгс/см2)
Вакуумметр ВТИ		0,6; 1	60 кПа 2 (0,6 кгс/см ) 100 кПа (1 кгс/см )	-
				-
Манометр МТИ	1216	0,6; 1	-	600 кПа (6 кгс/см2) 1; 1,6; 2,5 МПа (10; 16; 25 кгс/см2)
Мановакуумметр МТИ		1	100 кПа (1 кгс/см )	500 кПа (5 кгс/см )
			0,1 МПа, (1 кгс/см )	0,9; 1,5; 2,4 МПа (9; 15; 24 кгс/см2)

Окончание таблицы 1

1	2	3	4	5
Манометр МТИ	1246	0,6; 1	-	4; 6; 10 МПа (40; 60; 100 кгс/см2)
	1511		-	250; 400; 600 кПа ( 2,5; 4; 6 кгс/см2)
	1511		-	1; 1,6; 2,5; 4;6 МПа (10; 16; 25; 40; 60 кгс/см2)
Мановакуумметр МТИ	1511	1	1оо кПа (1 кгс/см )	150; 300; 500 кПа (1,5; 3; 5 кгс/см2)
Мановакуумметр МТИ	1511	1	0,1 М^ (1 кгс/см )	0,9; 1,5; 2,4 МПа (9; 15; 24 кгс/см2)
Манометр МТИ	1512	0,6; 1	-	10; 16; 25; 40 МПа (100; 160; 250; 400 кгс/см2)
	1232			16; 25; 40; 60 МПа (160; 250; 400; 600 кгс/см2)
	1217		-	100; 160 МПа (1000; 1600 кгс/см2)

Таблица 2

Характеристика	Значение характеристики
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, - атмосферное давление, кПа	от минус 50 до плюс 60 до 95±3 при 35 °С от 84 до 106,7
Габаритные размеры , мм, не более:	160х205х60
Масса, кг, не более	1,8
Средняя наработка на отказ, час, не менее	80 000
Полный средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на циферблат манометров, вакуумметров и мановакуумметров для точных измерений типов МТИ и ВТИ методом офсетной печати и в верхний правый угол титульного листа паспорта типографским способом.

Комплектность

Комплектность манометров, вакуумметров и мановакуумметров для точных измерений типов МТИ и ВТИ представлена в таблице 3.

Таблица 3

Обозначение	Наименование	Количество	Примечание
1	2	3	4
	Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВтИ	1 шт.	В соответствии с заказом

Окончание таблицы 3

1	2	3	4
3.9060.286 ПС	Манометр, вакуумметр и мановакуумметр для точных измерений типов МТИ и ВТИ	1 экз.	В соответствии с заказом
3.9060.286-01 ПС	Манометр, вакуумметр и мановакуумметр для точных измерений типов МТИ и ВТИ	1 экз.	В соответствии с заказом
3.9060.286-02 ПС	Манометр, вакуумметр и мановакуумметр для точных измерений типов МТИ и ВТИ	1 экз.	В соответствии с заказом
3.9060.524 ПС	Манометр и мановакуумметр для точных измерений типа МТИ (кислотостойкий)	1 экз.	В соответствии с заказом
3.9060.524-01 ПС	Манометр и мановакуумметр для точных измерений типа МТИ (кислотостойкий)	1 экз.	В соответствии с заказом
3.9060.524-02 ПС	Манометр и мановакуумметр для точных измерений типа МТИ (кислотостойкий)	1 экз.	В соответствии с заказом
	Ключ корректора нуля		В соответствии с заказом

Поверка

осуществляется в соответствии с документом МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометры эталонные грузопоршневые по ГОСТ 8291-83;

- манометры эталонные грузопоршневые с измерительным мультипликатором класса точности 0,2 с верхним пределом измерений до 1500 МПа;

- мановакуумметры эталонные грузопоршневые класса точности 0,05 с верхним пределом измерений 0,25 МПа;

- манометры и вакуумметры деформационные эталонные;

- манометр избыточного давления грузопоршневой МП-6, от 0,4 до 6 кгс/см2;

- манометр избыточного давления грузопоршневой МП-600, от 10 до 600 кгс/см .

Сведения о методах измерений

Отсутствуют.

Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам, мановакуумметрам для точных измерений МТИ и ВТИ

1 ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

2 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Общие технические условия».

3 МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

4 ТУ 25.05.1481-77 ЛУ Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВТИ. Технические условия.
