Манометры показывающие ДМ, 39153-19

Манометры показывающие ДМ (далее по тексту - манометры) предназначены для измерений избыточного давления жидкостей и газов.

Документы

Описание типа

Карточка СИ

Номер в госреестре	39153-19
Наименование СИ	Манометры показывающие
Обозначение типа СИ	ДМ
Изготовитель	«Ningbo Yafu Instruments & Meter Manufacture Сo., Ltd», Китай
Год регистрации	2019
Срок свидетельства	30.01.2029
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается, и перемещение её свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно шкалы циферблата манометра.

Манометры могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или силиконовым маслом. Манометры, предназначенные для измерений давления кислорода, имеют на циферблате маркировку О2, для измерений давления ацетилена - маркировку С2Н2, для других газов (в том числе пропана) - маркировку ГАЗ. Манометры изготавливаются с соединительным штуцером с различной резьбой подключения: M12*1,5; G1/4; G1/8; NPT 1/4''. Манометры выпускаются под торговой маркой YAFU.

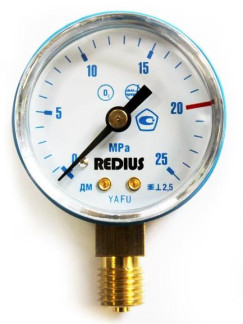

Внешний вид манометров приведен на рисунке 1.

Пломбирование манометров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики манометров приведены в таблицах 1 и 2.

Наименование характеристики	Значение характеристики в зависимости от рабочей с			реды
Наименование характеристики	ацетилен	кислород	газ (кроме кислорода, пропана и ацетилена)	пропан
Диапазоны измерений избыточного давления: - МПа - бар	от 0 до 0,4 от 0 до 4	от 0 до 0,1 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 25 от 0 до 315 от 0 до 400	от 0 до 0,1 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 4 от 0 до 6 от 0 до 10 от 0 до 25 от 0 до 160 от 0 до 250 от 0 до 315 от 0 до 400	от 0 до 0,6
Максимальное допускаемое испытательное давление, % от верхнего значения диапазона измерений, не более: - постоянное нагрузка; - переменное нагрузка; - краткосрочная нагрузка в течение не более 6 минут	75 66 100
Класс точности по ГОСТ 2405-88	2,5
Вариация показаний, %	2,5

Наименование характеристики

Значение характеристики в зависимости от рабочей среды

газ (кроме кислорода, ацетилен кислород ч пропан

пропана и ацетилена)

Пределы дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления, вызванной отклонением температуры окружающей среды от нормального значения, в диапазоне рабочих температур на каждый 1 °С, %

± 0,06

Таблица 2 - Основные технические характеристики манометров

Наименование характеристики	Значение характеристики
Г абаритные размеры, мм, не более
- диаметр корпуса	50; 63
- ширина корпуса	28; 30
Масса, г	от 75 до 150
Нормальные условия измерений:
- температура окружающей среды, °С	от +18 до +28
Рабочие условия измерений:
- температура окружающей среды, °С	от -50 до +60
- атмосферное давление, кПа	от 84 до 106,7
- относительная влажность, %, не более	80
Средний срок службы, лет	10
Средняя наработка на отказ, ч	100 000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта (в правом верхнем углу) и фотохимическим или иным методом на циферблат манометров.

Комплектность

Комплектность манометров приведена в таблице 3.

Таблица 3 - Комплектность манометров

Наименование	Количество
Манометр показывающий ДМ	1 шт.
Паспорт	1 экз.

Поверка

осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр грузопоршневой МП (регистрационный номер в Федеральном информационном фонде 52189-16);

- преобразователь давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке, и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

МИ 2124-90 Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки Техническая документация изготовителя
