Манометры деформационные 6, 56420-14

Манометры деформационные серии 6 (далее по тексту - манометры) предназначены для измерений избыточного давления газообразных или жидких сред.

Карточка СИ

Номер в госреестре	56420-14
Наименование СИ	Манометры деформационные
Обозначение типа СИ	серии 6
Изготовитель	"WIKA Alexander Wiegand SE & Co. KG", Германия; Дочерняя компания "MANOMETER AG", Швейцария
Год регистрации	2014
Срок свидетельства	23.10.2029
МПИ (интервал между поверками)	1 год - для класса точности 0,6; 2 года - для остальных
Стоимость поверки	Узнать стоимость

Назначение

Описание

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией мембранной коробки. Передаточный механизм преобразует деформацию мембранной коробки в угловое перемещение показывающей стрелки.

Модификации манометров отличаются метрологическими характеристиками и исполнением.

В манометрах модификаций 611.10, 612.20, 614.11, 611.13, 611.23, 612.34, 613.34, 610.20, 611. все детали, соприкасающиеся с измеряемой средой, выполнены из медного сплава, в манометрах модификаций 631.10, 634.11, 632.34, 633.34, 630.20, 631.16 - из нержавеющей стали, а в манометрах модификаций 662.34, 663.34 - из монеля, что позволяет применять их для измерения давления веществ, содержащих хлор. Манометры модификаций 632.50, 633.50, 632.51, 633.51, 630.20 выполнены полностью из нержавеющей стали.

Манометры модификаций 632.50, 633.50, 632.51, 633.51 могут по запросу заказчика иметь повышенную устойчивость к перегрузкам давлением (10-кратная диапазона измерений для 632.50, 633.50 и 50-кратная для 632.51, 633.51). Манометры модификации 633.50, 633.51, 613.34, 633.34, 663.34 имеют гидрозаполненный корпус и могут применяться для измерения давлений с высокими динамическими нагрузками и вибрацией.

Манометры модификаций 614.11, 634.11 имеют прямоугольную или квадратную форму корпуса и заднее расположение штуцера и предназначены для установки в приборную панель. Пределы основной допускаемой приведенной погрешности, выраженные в процентах диапазона показаний, для исполнений с размерами корпуса 144 x 72, 144 x 144,

96 x 96 и 72 x 72 составляют ±1; ±1,5 или ±1,6.

Манометры модификаций 610.20, 630.20 предназначены для высокоточных измерений газообразных сухих и чистых сред, они имеют стрелку с ножевидным концом для точного считывания показаний.

Пределы основной допускаемой приведенной погрешности всех модификаций, кроме 614.11 и 634.11, выраженные в процентах диапазона показаний, для исполнений с диаметрами корпусов 160 и 100 мм составляют ±0,6; ±1; ±1,5; ±1,6, с диаметром корпуса 80 мм: ±1; ±1,5 или ±1,6, с диаметром корпуса 63: ±1; ±1,5; ±1,6 или ±2,5 и с диаметром корпуса 50 мм: ±1,5; ±1,6 или ±2,5.

Манометры модификаций 612.20, 613.20, 614.11, 634.11, 632.50, 633.50, 632.51,

633.51 могут дополнительно оснащаться сигнализирующими устройствами модификаций 821 (с магнитным поджатием), 811 (без магнитного поджатия), 831 (индуктивные), 830 Е (электронные), 851 (герконовые), применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.

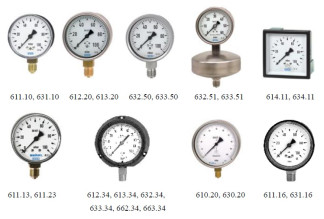

611.10, 631.10 612.20, 613.20 632.50, 633.50 632.51, 633.51

610.20, 630.20 611.16, 631.16

612.34, 613.34, 632.34,

633.34, 662.34, 663.34

Рис. 1 Внешний вид манометров

Технические характеристики

Метрологические и технические характеристики манометров приведены в таблице 1.

Наименование характеристики	Значение характеристики для модификации
Наименование характеристики	611.10 631.10	612.20; 613.20	632.50, 633.50	632.51, 633.51	614.11 634.11
1. Верхние пределы измерений избыточного давления, кПа	Минус 60; 2,5 - 60	Минус 60; 0,6 - 60	Минус 60; 0,25 - 60	Минус 10; 0,25 - 10	Минус 60; 0,25 - 60
2. Класс точности	1,5; 1,6	1,0; 1,5; 1,6	1,0; 1,5; 1,6	0,6; 1,0; 1,5; 1,6	1,0; 1,5; 1,6
3. Пределы основной допускаемой приведенной погрешности, % от диапазона	±1,5; ±1,6	±1,0; ±1,5; ±1,6	±1,0; ±1,5; ±1,6	±0,6; ±1,0; ±1,5; ±1,6	±1,0; ±1,5; ±1,6
4. Вариация показаний, %	1,5; 1,6	1,0; 1,5; 1,6	1,0; 1,5; 1,6	0,6; 1,0; 1,5; 1,6	1,0; 1,5; 1,6
5. Пределы допускаемой дополнительной температурной погрешности, %/10 0С	± 0,6	± 0,6	± 0,6	± 0,6	± 0,6
6. Диапазон температуры окружающего воздуха, С	минус 20 - 60; минус 40 -60; минус 50 - 60	минус 20 - 60; минус 40 -60; минус 50 - 60	минус 20 - 60; минус 40 -60; минус 50 - 60	минус 20 - 60; минус 40 - 60	минус 20 - 60
7. Диаметр корпуса, мм	50; 63; 80; 100	63; 100; 160	63; 100; 160	100; 160
8. Размеры корпуса, мм (длина - высота)					72 - 72 96 - 96 144 - 72 144 - 144
9. Масса, кг, не более	0,09 - 0,39	0,19 - 1,10	0,19 - 1,10	1,6 - 2,1	0,3 - 1,6
10. Средний срок службы, лет	10	10	10	10	10

Наименование характеристики	Значение характеристики для модификации
Наименование характеристики	611.13, 611.23	612.34, 613.34, 632.34, 633.34, 662.34, 663.34	610.20, 630.20	611.16, 631.16
1. Верхние пределы измерений избыточного давления, кПа	Минус 100; 6 - 100	Минус 70; 2,5 - 70	Минус 60; 1 - 60	Минус 60; 2,5 - 60
2. Класс точности	1,5; 1,6; 2,5	2-1-2	0,6	1,5; 1,6; 2,5
3. Пределы основной допускаемой приведенной погрешности, % от диапазона	±1,5; ±1,6; ±2,5	± 1,0*	±0,6	±1,5; ±1,6; ±2,5
4. Вариация показаний, %	1,5; 1,6; 2,5	1,0**	0,6	1,5; 1,6; 2,5
5. Пределы допускаемой дополнительной температурной погрешности, %/10 0С	± 0,6	± 0,6	± 0,6	± 0,6
6. Диапазон температуры окружающего воздуха, С	минус 20 - 60	минус 40 - 60	минус 20 - 60	минус 20 - 60
7. Диаметр корпуса, мм	50; 63	115	160	63
8. Масса, кг, не более	0,07 - 0,08	0,9	1,2	0,14
9. Средний срок службы, лет	10	10	10	10

Примечание:

*пределы допускаемой основной приведенной погрешности для диапазона свыше 0,25 до

0,75 ВПИ. Для диапазонов от 0 до 0,25 ВПИ и свыше 0,75 ВПИ до ВПИ пределы допускаемой основной приведенной погрешности составляют ±2% от диапазона измерений.

**вариация показаний для диапазона свыше 0,25 до 0,75 ВПИ. Для диапазонов от 0 до 0,25 ВПИ и свыше 0,75 ВПИ до ВПИ вариация показаний составляет 2% от диапазона измерений.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта. На корпус или циферблат манометра знак наносится методом печати или наклейки.

Комплектность

1. Манометр

2. Паспорт

Поверка

осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

1. грузопоршневые манометры избыточного давления МП-2,5, классов точности 0,02 и 0,05, по ГОСТ 8291-83;

2. калибратор давления пневматический «Метран-504 Воздух» с диапазоном измерений (1-250) кПа, пределы допускаемой основной относительной погрешности ± 0,01%;

3. грузопоршневой манометр абсолютного давления МПА-15 1-го разряда;

4. термометр с пределами измерений 15-25 оС с погрешностью не более 0,1 оС ГОСТ 28498-90.

Сведения о методах измерений

приведены в паспорте на манометры деформационные серии 6.

Нормативные и технические документы, устанавливающие требования к манометрам деформационным серии 6

1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;

2. ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;

3. ГОСТ 8.167-76 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па»

4. МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

5. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
