| Номер в госреестре | 38878-17 |
| Наименование СИ | Комплекты термопреобразователей сопротивления |
| Обозначение типа СИ | КТСП-Н |
| Изготовитель | ООО "ИНТЭП", Беларусь, г.Новополоцк |
| Год регистрации | 2017 |
| Срок свидетельства | 24.12.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты термопреобразователей сопротивления КТСП-Н (далее по тексту -комплекты) предназначены для измерений температуры и разности температур в составе теплосчетчиков или информационно-измерительных систем учета теплоносителей.
Принцип действия термопреобразователей сопротивления (далее по тексту - ТС), входящих в комплект, основан на зависимости электрического сопротивления материалов чувствительного элемента (ЧЭ) от температуры.
Комплекты состоят из двух ТС, подобранных в пару по принципу схожести индивидуальных статистических характеристик преобразования (НСХ) по ГОСТ 6651-2009.
Термопреобразователи, входящие в комплект, выпускаются с номинальными статическими характеристиками преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 типов Pt100, 100П, Pt500, Pt1000 и представляют собой средства измерений температуры, содержащие ЧЭ, помещенный в герметичный закрытый корпус из нержавеющей стали.
Термопреобразователи, входящие в комплект, различаются по исполнениям.
ТС исполнений 1, 6 являются термопреобразователями кабельного типа и состоят из ЧЭ, помещенного в защитный металлический кожух и подсоединенного гибкого кабеля.
ТС исполнений 3, 5 выполнены в виде ЧЭ, помещенного в металлический кожух, имеют клеммную головку из фенопласта или алюминия и различные монтажные приспособления.
Все исполнения комплектов ТС выпускаются с двухпроводной или четырехпроводной схемой подключения внутренних соединительных проводов с ЧЭ.

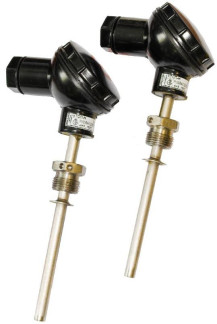

Фотографии общего вида комплектов представлены на рисунках 1-4.
отсутствует.
Таблица 1 - Метрологические и технические характеристики комплектов.
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +105 от 0 до +160 |
| Пределы допускаемой относительной погрешности измерения разности температур, % (где At - разность температур, °С): - для класса 1 - для класса 2 | ±(0,25+1,5Atmm /At) ±(0,5+3 Atmin /At) |
| Температурный коэффициент ТС (а), °С-1 | 0,00385; 0,00391 |
| Минимальная измеряемая разность температур, Atmin °С | 2; 3 |
| Максимальная измеряемая разность температур, Atmax, °C | 100; 150 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) ЧЭ по ГОСТ 66512009/МЭК 60751 | Pt100, 100П, Pt500, Pt1000 |
| Пределы допускаемого отклонения сопротивления ТС комплекта от номинальной статической характеристики по ГОСТ 6651, °С - для ТС класса А - для ТС класса В | ±(0,15+0,002t) ±(0,3+0,005t) |
| Длина монтажной части, мм | от 27,5 до 500 |
| Диаметр монтажной части, мм | 3; 4; 5; 6; 7; 8 |
| Рабочее давление, МПа | 0,63; 1,6; 4,0 |
| Минимальная глубина погружения не более, мм | (L+5D), где L - длина чувствительного элемента, D - диаметр монтажной части |
| Рабочие условия эксплуатации комплектов: - температура окружающей среды, °С: - относительная влажность воздуха, %: | от -50 до +50 95 % при температуре +35 °С |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N2 |
| Группа климатического исполнения по ГОСТ Р 52931-2008 | Д3 |
| Степень защиты по ГОСТ 14254-2015 | IP 65 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,99 |
| Средний срок службы, лет, не менее | 10 |
наносится на бирку каждого ТС комплекта способом термопечати, а также на паспорт комплекта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект | - | в соответствии с заказом |
| Методика поверки | МП ВТ 047-2002 | по запросу организаций, осуществляющих поверку |
| Паспорт | ТНИВ.405511.002 ПС | 1 экз. |
| Руководство по эксплуатации | ТНИВ.405511.002 РЭ | 1 экз. на 25 комплектов, поставляемых в один адрес |
осуществляется по документу МП ВТ 047-2002 «Комплекты термопреобразователей сопротивления КТСП-Н. Методика поверки», согласованному с РУП «Витебский ЦСМС» 28.10.2002 г. Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 57690-14);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ РБ 300044107.0080-2002 Комплекты термопреобразователей сопротивления КТСП-Н. Технические условия
МП ВТ 047-2002 Комплекты термопреобразователей сопротивления КТСП-Н. Методика поверки
