Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры мембранные показывающие ТмМП, НМП, ТНМП, ДТмМП, ДНМП, ДТНМП, 48826-12

Заказать поверку

Для измерения избыточного в т. ч. вакуумметрического давления неагрессивных газов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	48826-12
Наименование СИ	Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры мембранные показывающие
Обозначение типа СИ	ТмМП, НМП, ТНМП, ДТмМП, ДНМП, ДТНМП
Изготовитель	ООО "НПЦ "Манометр", г.Саранск
Год регистрации	2012
Срок свидетельства	27.12.2026
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

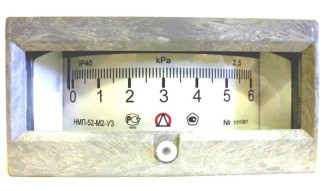

Тягомеры ТмМП, напоромеры НМП, тягонапоромеры ТНМП, дифманометры-тягомеры ДТмМП, дифманометры-напоромеры ДНМП, дифманометры-тягонапоромеры ДТНМП мембранные показывающие (в дальнейшем приборы) предназначены для измерения избыточного в т. ч. вакуумметрического давления неагрессивных газов.

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента.

Измеряемое давление через штуцер поступает в полость мембранной коробки, вызывая перемещение жесткого центра верхней мембраны, которое при помощи тяги и рычага преобразуется в поступательное движение стрелки по шкале.

Технические характеристики

Верхние пределы измерений, кПа (кгс/м2):

Тягомеры, дифманометры-тягомеры мембранные показывающие ТмМП-52-М2-У3, ТмМП-100-М1-У3, -0,16; -0,25; -0,4; -0,6; -1; -1,6;

ДТмМП-100-М1-У3 -4; -6; -10; -16;-25; -40; -60

(-16; -25; -40; -60; -100; -160; -250; -400; -600; -1000; -1600; -2500; -4000; -6000) Напоромеры, дифманометры-напоромеры мембранный показывающий НМП-52-М2-У3, НМП-100-М1-У3, 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5;

ДНМП-100-М1-У3 4; 6; 10; 16; 25; 40; 60

(6; 25; 40; 60; 100; 160; 250;400;

600; 1000; 1600; 2500; 4000; 6000)

Тягонапоромеры, дифманометры-тягонапоромеры мембранные показывающие ТНМП-52-М2-У3, 0,08; 0,125; 0,2; 0,3; 0,5; 0,8;

ТНМП-100-М1-У3, ДТНМП-100-М2-У3 1,25; 2; 3; 5; 8; 12,5; 20; 30

(8; 12,5; 20; 30; 50; 80; 125; 200;

300; 500; 800; 1250; 2000; 3000)

Примечание:

а). Нижние пределы измерений равны 0 (кроме тягонапоромеров).

б). Верхний предел измерений тягонапоромеров равен верхнему пределу измерений вакуум-метрического давления.

Класс точности 1; 1,5; 2,5

Температура окружающего воздуха, °С от минус 50 до плюс 60

Дополнительная погрешность от изменения

температуры окружающей среды, %/10°С 0,6

Габаритные и присоединительные размеры, мм, не более (д; ш; в) 175; 144; 72

Масса, кг, не более 0,5

Установленная безотказная наработка, ч 6670

Полный средний срок службы, лет 10

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию (паспорт и руководство по эксплуатации) типографским способом.

Комплектность

В комплект поставки входят:

Прибор - 1 шт.;

Паспорт - 1 экз.;

Руководство по эксплуатации - 1 экз.;

(при поставке приборов в один адрес допускается прилагать 1 экз. на 10 приборов)

Кронштейн - 1 шт.;

Болт 6х8 ГОСТ 7805-70 - 2 шт.;

Шайба 6 ГОСТ 12371-78 - 2 шт.

Поверка

осуществляется в соответствии с документом МИ 2124-90 «Манометры, вакуумметры, мано-вакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения о методах измерений

Содержатся в документе «Тягомеры ТмМП, напоромеры НМП, тягонапоромеры ТНМП, дифманометры-тягомеры ДТмМП, дифманометры-напоромеры ДНМП, дифманомет-ры-тягонапоромеры ДТНМП мембранные показывающие» Руководство по эксплуатации 406123.201 РЭ.

Нормативные и технические документы, устанавливающие требования тягомерам ТмМП, напоромерам НМП, тягонапоромерам ТНМП, дифманометрам-тягомерам ДТмМП, дифманометрам-напоромерам ДНМП, дифманометрам-тягонапоромерам ДТНМП мембранным показывающим

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.»

ТУ 4212-007-93388965-2010 «Тягомеры ТмМП, напоромеры НМП, тягонапоромеры ТНМП, дифманометры-тягомеры ДТмМП, дифманометры-напоромеры ДНМП, дифманомет-ры-тягонапоромеры ДТНМП мембранные показывающие».

Рекомендации к применению

Осуществление контроля за соблюдением установленных законодательством Российской Федерации обязательных требований промышленной безопасности к эксплуатации опасных производственных объектов.
