| Номер в госреестре | 17602-15 |
| Наименование СИ | Приборы для измерения и регулирования температуры многоканальные |
| Обозначение типа СИ | "Термодат" |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «Системы контроля» (ООО НПП «Системы контроля»), г. Пермь |
| Год регистрации | 2015 |
| Срок свидетельства | 27.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приборы для измерения и регулирования температуры многоканальные «Термодат» Назначение средства измерений
Приборы для измерения и регулирования температуры многоканальные «Термодат» (далее -приборы) предназначены для измерения и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом напряжения или силы постоянного тока) и отображения на цифровом дисплее текущего значения температуры, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Принцип действия приборов основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков с унифицированным выходом 0-20 мА или 0-10 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее в градусах Цельсия. Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 - 20) мА или (4 - 20) мА, (0 - 100) мВ, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора.

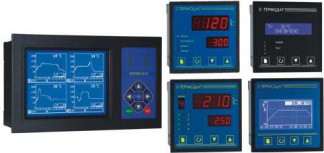

Конструктивно приборы выполнены в виде одного или нескольких блоков соединенных между собой цифровой связью. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измеряемой температуры и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
В обозначение прибора входит - название, серия (2 цифры), исполнение (1 буква), модификация (1 цифра). В тип данного средства измерений входят серии: Термодат-08, 10, 11, 12, 13, 14,
15, 16, 17, 18, 19, 20, 21С, 22, 25, 29, 30, 35, 37, 38, 39, 40, 46, 47, 128. Приборы разных серий различаются габаритными размерами, лицевой панелью, объемом внутренней памяти и максимальным количеством измерительных и выходных каналов.
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Termodat_m |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | недоступен |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2.
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазон измерений входных сигналов в температурном эквиваленте, °С | от минус 270 до 2500 |
| Типы первичных преобразователей | таблица 3 |
| Диапазон входных унифицированных сигналов силы постоянного тока, мА напряжения постоянного тока, В | от 0 до 20 от 0 до 10 |
| Пределы допускаемой приведенной погрешности в настроенном диапазоне измерений,^ % | ± (0,25+1 мл. разряда) |
| Диапазон установки R02) для термопреобразователей сопротивления, Ом | от 10 до 150 |
| Количество входных измерительных каналов | от 1 до 36 |
| Количество каналов управления | от 1 до 36 |
| Компенсация холодных спаев | есть |
| Напряжение питания3), В переменным током Частотой, Гц постоянным током | 110; 220 от 49 до 51 12; 24 |
| Потребляемая мощность, В-А, не более | 22 |
| Интерфейс | RS485 |
| Объем внутренней памяти, ГБ | до 16 |
| Г абаритные размеры, мм, не более ВхШхД | 220x340x100 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации3): Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха при температуре < 35 °С, % | от 5 до 50 от минус 30 до 50 от минус 50 до 50 от 0 до 80 (без конденсации) от 0 до 95 (без конденсации) |
| Алгоритмы регулирования | Двухпозиционное регулирование; трехпозиционное регулирование; адаптивное регулирование; ПИД регулирование |
| 1 | 2 |
| Выходы | Выход в виде реле; выход для управления тиристорами; выход для управления си-мисторами; аналоговый выход (напряжение от 0 до 100 мВ, ток от 0 до 5 мА или от 4 до 20 мА) |
| Время наработки до метрологического отказа, ч | 48000 |
| Средний срок службы, лет, не менее | 7 |
Примечания: 1) Погрешность указана без учета погрешности первичного преобразователя;
2) Ro - номинальное сопротивление термопреобразователя сопротивления при температуре 0 °С;
3) В зависимости от исполнения
Таблица 3.
Диапазоны измерений первичных преобразователей и разрешающая способность дисплея
| Элемент на входе | Диапазоны измерений | Разрешающая способность дисплея |
| Типы первичных преобразователей | ||
| 1 | 2 | 3 |
| Т ермопреобразователи сопротивления | ||
| Pt (а=0,00385 °С-1) | от минус 200 до 500 °C | 1°С или 0,1°С |
| П (а=0,00391 °С-1) | от минус 200 до 500 °C | |
| М (а=0,00428 °С-1) | от минус 180 до 200 °C | |
| Cu (W100=1,4260) | от минус 50 до 200 °C | |
| Ni (а=0,00617 °С-1) | от минус 60 до 180 °C | |
| Т ермоэлектрические преобразователи | 1°С | |
| Тип ТХА (К) | от минус 270 до 1372 °C | |
| Тип ТНН (N) | от минус 270 до 1300 °C | |
| Тип ТЖК (J) | от минус 210 до 1200 °C | |
| Тип ТХК (L) | от минус 200 до 800 °C | |
| Тип TM^ (T) | от минус 270 до 400 °C | |
| Тип ТПР (В) | от 600 до 1820 °C | |
| Тип ТПП 10 (S) | от минус 50 до 1768 °C | |
| Тип ТПП 13 (R) | от минус 50 до 1768 °C | |
| Тип ТВР А1 (А-1) | от 0 до 2500 °C | |
| Тип ТВР А2 (А-2) | от 0 до 1800 °C | |
| Тип ТВР А3 (А-3) | от 0 до 1800 °C | |
| Датчик с унифицированным выходным сигналом силы постоянного тока | ||
| от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА | от 0 до 100 % настраиваемого диапазона измеряемой величины | 1 или 0,1 |
| Датчик с унифицированным выходным сигналом напряжения постоянного тока | ||
| от 0 до 1 В от 0 до 10 В | от 0 до 100 % настраиваемого диапазона измеряемой величины | 1 или 0,1 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на прибор в виде наклейки.
Прибор «Термодат-ХХХХ» 1 шт.
Руководство по эксплуатации на исполнение 1 экз.
модификации «Термодат-ХХХХ»
Паспорт 1 экз.
Методика поверки МП 2411 - 0106 - 2014 1 экз. (по заказу)
ХХХХ - серия, исполнение, модификация прибора.
осуществляется по документу МП 2411 - 0106 - 2014 «Приборы для измерения и регулирования температуры многоканальные «Термодат». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2014 г.
Основное поверочное оборудование:
Многофункциональный калибратор TRX-IIR в режиме воспроизведения напряжений постоянного тока в диапазоне от минус 10 до 100 мВ, погрешность ±(0,01 % от показаний +0,005 % от диапазона); от 0 до 12 В, погрешность ±(0,01 % от показаний +0,005 % от диапазона); в режиме воспроизведения силы постоянного тока от 0 до 24 мА, погрешность ±(0,01 % от показаний +0,02 % от диапазона), в режиме воспроизведения сопротивления постоянному току в диапазоне от 0 до 400 Ом, погрешность ±(0,005 % от показаний +0,02 % от диапазона); в режиме воспроизведения сигналов термопреобразователей сопротивления, диапазон от минус 200 до 850 °С, погрешность ±(0,005 % от показаний + 0,02 % от диапазона), в режиме воспроизведения сигналов термопар диапазон от минус 270 до 1820 °С, погрешность ±(0,005 % от показаний + 0,02 % от диапазона).
Методы измерения изложены в руководствах по эксплуатации на приборы для измерения и регулирования температуры многоканальные «Термодат».
Нормативные и технические документы, устанавливающие требования к приборам для измерения и регулирования температуры многоканальным «Термодат»
1. ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
4. Технические условия ТУ4218-004-12023213-2013.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
