| Номер в госреестре | 68065-17 |
| Наименование СИ | Тягомеры, напоромеры, тягонапоромеры мембранные показывающие |
| Обозначение типа СИ | ТмМП-52-М3, НМП-52-М3, ТНМП-52-М3 |
| Изготовитель | Публичное акционерное общество "Саранский приборостроительный завод" (ПАО "Саранский приборостроительный завод"), г. Саранск |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тягомеры ТмМП-52-М3, напоромеры НМП-52-М3, тягонапоромеры ТНМП-52-М3 мембранные показывающие (далее - тягомеры) предназначены для измерений вакуумметриче-ского и избыточного давлений воздуха и неагрессивных газов.
Принцип действия тягомеров основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).
Измеряемое давление через штуцер поступает в полость мембранной коробки, вызывая перемещение жесткого центра верхней мембраны, которое при помощи тяги и рычага преобразуется в поступательное движение стрелки по шкале.
Конструктивно тягомеры состоят из следующих основных узлов: мембранной коробки, множительного механизма и отсчетного устройства.

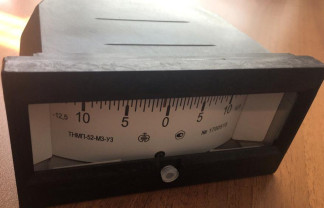

Внешний вид, места нанесения знака поверки и пломбирования тягомеров представлены на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики тягомеров приведены в таблицах 1 - 3.
| Наименование и условное обозначение | Верхний предел измерений*, кПа (кгс /м2) | Класс точности | |
| Избыточное давление | Вакуумметрическое давление | ||
| Тягомер ТмМП-52-М3 | - | 0,16 (16) | 2,5 |
| 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 (25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000) | 1.5 2,5-1,5-2,5 2.5 | ||
| Напоромер НМП-52-М3 | 0,16 (16) | - | 2,5 |
| 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 (25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000) | 1.5 2,5-1,5-2,5 2.5 | ||
| Тягонапоромер ТНМП-52-М3 | 0,08 (8) | 0,08 (8) | 2,5 |
| 0,125; 0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20 (12,5; 20; 30; 50; 80; 125; 200; 300; 500; 800; 1250; 2000) | 0,125; 0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20 (12,5; 20; 30; 50; 80; 125; 200; 300; 500; 800; 1250; 2000) | 1.5 2,5-1,5-2,5 2.5 | |
Примечание - * - Для напоромеров и тягомеров нижним (верхним) значением диапазона показаний является «0», для тягонапоромеров указано верхнее (избыточное) и нижнее (вакуум-метрическое) значения диапазона показаний. Верхнее значение диапазона показаний избыточного давления у тягонапоромеров равно верхнему значению диапазона показаний вакууммет-рического давления.
| Таблица 2 -П | ределы допускаемой относительной погрешности тягомеров | ||
| Класс точности | Пределы допускаемой относительной погрешности, % от диапазона показаний, в диапазоне шкалы1) | ||
| от 0 до 25 % | от 25 до 75 % | от 75 до 100 % | |
| 1,5 | ±1,5 | ±1,5 | ±1,52) |
| 2,5-1,5-2,5 | ±2,5 | ±1,5 | ±2,5 |
| 2,5 | ±2,5 | ±2,5 | ±2,5 |
| Примечания 1) - вариация показаний не превышает абсолютного значения предела допускаемой погрешности; 2) - по согласованию с потребителем допускается ±2,5. | |||
Таблица 3 - Технические характеристики тягомеров
| Наименование характеристики | Значение |
| Габаритные размеры, (высотахдлинахширина), мм, не более | 72x144x175 |
| Масса, кг, не более | 0,5 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % | от 15 до 25 от 30 до 80 |
| Рабочие условия для климатического исполнения У3 по ГОСТ 1515069: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % | от -50 до +60 до 98 |
| Наименование характеристики | Значение |
| Рабочие условия для климатического исполнения Т3 по ГОСТ 15150-69: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С с конденсацией влаги, % | от -25 до +55 до 100 |
| Средняя наработка на отказ, ч, не менее | 66700 |
| Средний срок службы, лет, не менее | 10 |
наносится на эксплуатационную документацию методов офсетной печати.
Комплектность тягомеров представлена в таблице 4.
Таблица 4 - Комплектность тягомеров
| Обозначение | Наименование и условное обозначение | Количество, шт./экз. | Примечание |
| Тягомер ТмМП-52-М3 (напо-ромер НМП-52-М3, тягонапо-ромер ТНМП-52-М3 мембранный показывающий) | 1 | В соответствии с заказом-нарядом У3, экспорт | |
| МП4.075.008 | Комплект монтажных частей | 1 | |
| МП4.075.008-01 | Комплект монтажных частей | 1 | В соответствии с заказом-нарядом Т3 |
| ЦТКА.406123.020 РЭ | Руководство по эксплуатации | 1 | |
| ЦТКА.406123.020 ПС | Паспорт | 1 | |
| Примечания 1 При поставке в один адрес партии приборов (не менее 10 штук) руководство по эксплуатации (РЭ) прикладывается из расчета один экземпляр на каждые 10 приборов. Увеличение или уменьшение РЭ оговаривается договором. 2 Комплект монтажных частей поставляется в том же исполнении что и прибор. | |||
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
| Наименование | Регистрационный номер в Федеральном информационном фонде СИ |
| Микроманометр МКВ-250 | 968-70 |
| Комплекс для измерения давления цифровой ипдц | 6788-03 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
приведены в эксплуатационной документации.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ТУ 4212-160-00227471-2017 Тягомеры ТмМП-52-М3, напоромеры НМП-52-М3, тягонапоромеры ТНМП-52-М3 мембранные показывающие. Технические условия
