| Номер в госреестре | 56279-14 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | СВ |
| Изготовитель | Общество с ограниченной ответственностью "МЕТЕР" (ООО "МЕТЕР"), Новгородская обл., д. Новая Мельница. |
| Год регистрации | 2014 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 6 лет. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые СВ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по ГОСТ Р 51232-98, СанПиН 2.1.4.1074-01 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.
Счетчик воды представляет собой одноструйный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетногс механизма с индикаторным устройством.
Вращение крыльчатки с закрепленным на ней магнитом передается через магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой или стопорным кольцом. Магнитная муфта защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами.
Корпус счетчика изготовлен из латуни или из латуни с покрытием хромом. Счетный механизм, имеющий масштабирующий механический 3редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.
Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики выпускаются следующих модификаций:
СВ-15Г, СВ-15ИГ, СВГ-15, СВГ-15И, СВГ-15М - для горячей воды;
СВ-15Х, СВ-15ИХ, СВХ-15, СВХ-15И, СВХ-15М - для холодной воды;
СВ-15, СВ-15И, СВУ-15, СВУ-15И, СВУ-15М - для холодной и горячей воды (универсальные счетчики).
Счетчики мод. СВ-15, СВ-15И, СВ-15Х, СВ-15ИХ, СВ-15Г, СВ-15ИГ отличаются от счетчиков СВУ-15, СВУ-15И, СВУ-15М, СВХ-15, СВХ-15И, СВХ-15М, СВГ-15, СВГ-15И, СВГ -15М дизайном корпуса и циферблата счетного механизма.
Конструктивное устройство счетчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика. Защита от несанкционированного вмешательства обеспечивается наличием неразъёмного пластмассового кольца (красного цвета для счетчиков горячей воды, синего - для счетчиков холодной воду, серого цвета - для универсальных счетчиков), скрепляющего счетный механизм и корпус счетчика, или специального крепления счетного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счетчика. В случае, если счетное устройство соединяется с корпусом посредством специального крепления без кольца, соответствующие красная (для горячей воды), синяя (для холодной воды) и серая (для универсальных счетчиков) маркировки наносятся на циферблат счетчика.
Кольцо или специальное крепление счетного механизма к корпусу без кольца выполняют функции защитной пломбы, поскольку получить доступ к конструкции счетчика без видимого повреждения кольца или специального крепления без кольца невозможно.
Счетчик имеет встроенную во входной патрубок защитную сетку, которая защищает камеру от попадания в нее крупных механических частиц. Сетка также выполняет функцию струевыпрямителя и содержит радиально расположенные отверстия различного сечения и формы.
Крепление счетчика к трубопроводу осуществляется с помощью комплекта монтажных частей.
Лист № 2 Всего листов 4
По отдельному заказу в состав счетчика может быть включен обратный клапан специальной конструкции, который монтируется в выходной штуцер счетчика. Конструкция обратного клапана позволяет при необходимости извлечь его из выходного штуцера. Характеристики пружины обратного клапана подобраны таким образом, чтобы обеспечить минимальную потерю давления.
По согласованию с Заказчиком счетчики могут снабжаться импульсным выходом, использующим в своем составе геркон, для дистанционной передачи низкочастотных импульсов с весом импульса 0,01 до 10 (м /имп.), при этом в обозначении счётчика используется буква «И». По согласованию с Заказчиком схема импульсного выхода может быть решена по схеме с возможностью контроля считывающим устройством обрыва провода и короткого замыкания (стандарт NAMUR). Для этого в цепь геркона включаются два дополнительных сопротивления. По согласованию с Заказчиком, схема бесконтактного импульсного выхода может обеспечивать подключение счетчика к устройству считывания двумя способами: по релейной схеме (только геркон) и по схеме с контролем обрыва провода и короткого замыкания.
Также счетчики могут быть оборудованы модулем передачи данных M-Bus с весом импульса 0,001 (м /имп.), в данном случае в обозначении появляется буква «М». M-Bus является стандартным протоколом для дистанционного считывания показаний счетчиков и поддерживается большинством ведущих производителей приборов учета энергоносителей.
Комплект монтажных частей обеспечивает необходимые длины прямых участков до и после счетчика.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.

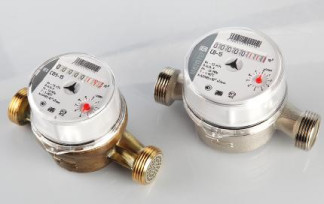

Внешний вид счетчиков, отличающихся дизайном, показан на рисунке 1.
| Значение характеристик | |||
| СВ-15 | СВ-15Х | СВ-15Г | |
| Наименование характеристики | СВ-15И | СВ-15ИХ | СВ-15ИГ |
| СВУ-15 | СВХ-15 | СВГ-15 | |
| СВУ-15И | СВХ-15И | СВГ-15И | |
| СВУ-15М | СВХ-15М | СВГ-15М | |
| Диаметр условного прохода (Ду), мм | 15 | ||
| Расход воды (Q), м3/ч. | |||
| Минимальный Qmin: | |||
| класс А (вертикальная установка); класс В (горизонтальная установка) | 0,06 0,03 | ||
| Переходный Qt: класс А (вертикальная установка); класс В (горизонтальная установка) Номинальный Qn Максимальный Qmax | 0,15 0,12 1,5 3,0 |
| Порог чувствительности, м3/ч, не более | 0,5Qmin |
| Максимальное рабочее давление, МПа (бар) | 1,6 (16) |
| Потеря давления при Qmax, МПа, не более | 0,08 |
| Емкость счетного устройства, м3 | 99999,9999 |
| Цена деления младшего разряда счетного ~ 3 устройства, м | 0,00005 |
| Масса счетчика, кг, не более | 0, 4 |
| Присоединение к трубопроводу: номинальный диаметр резьбового соединени на корпусе счетчика, дюйм; номинальный диаметр резьбового соединени штуцеров, дюйм | G %” R У2” |
| Габаритные размеры, мм, не более: длина; высота; ширина | 110 (801) 70 68 (632) |
| Диапазон рабочих температур воды, °C | от + 5 до + 90 от + 30 до + 90 -L С -Lion от +5 до + 40 от + 5 до +120 от + 30 до +120 |
| Дополнительные сведения | «И» - импульсный выход «М» - модуль передачи данных M-Bus |
Примечания: 1 исполнение по специальному заказу с короткой базой;
2 для счетчиков СВУ, СВХ, СВГ;
3 специальное исполнение по отдельному заказу.
Условия эксплуатации:
диапазон температуры окружающего воздуха, °С от + 5 до + 50;
относительная влажность при температуре 25 °С, % не более 80.
Знак утверждения типа наносят на счетчик методом флексографии и на титульный лист эксплуатационной документации методом печати.
Таблица 2 - Комплектность счетчика
| Наименование | Количество | Примечание |
| Счетчик холодной и горячей воды крыльчатый СВ | 1 шт.; | |
| Паспорт | 1 экз. | |
| Наклейки на корпус | 1 экз. | Только для универсальных счетчиков |
| Руководство по монтажу и эксплуатации | 1 экз. | |
| Упаковка | 1 шт. | |
| Комплект монтажных частей и принадлежностей | 1 компл. | По отдельному заказу |
| Обратный клапан | 1 шт. | По отдельному заказу |
| Датчик импульсов | 1 шт. | По отдельному заказу |
| Модуль MBus | 1 шт. | По отдельному заказу |
Осуществляется в соответствии с ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки: установка поверочная для поверки счетчиков воды пс ГОСТ 8.156-83 с характеристиками не хуже: диапазон расходов (0,03^3,0) м3/ч, пределы допускаемой относительной погрешности ± 0,5 %.
Методика прямых измерений изложена в документе Руководство по монтажу и эксплуатации. «Счетчики холодной и горячей воды крыльчатые СВ».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым СВ
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах.
Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4 ТУ 4213-004-15151288-2013 «Счетчики холодной и горячей воды крыльчатые СВ . Технические условия».
при осуществлении торговых и товарообменных операций.
