Штангенциркули ШЦ, ШЦК, ШЦЦ, 52058-12

Штангенциркули ШЦ, ШЦК, ШЦЦ (далее - штангенциркули) выпускаются по назначению трех типов: - I ╞ двусторонний с глубиномером, штангенциркуль предназначен для измерения наружных и внутренних размеров, измерения глубин; - II ╞ двусторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров; - III ╞ односторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров.

Документы

Описание типа

Карточка СИ

Номер в госреестре	52058-12
Наименование СИ	Штангенциркули
Обозначение типа СИ	ШЦ, ШЦК, ШЦЦ
Изготовитель	ООО НПП "Челябинский инструментальный завод", г.Челябинск
Год регистрации	2012
Срок свидетельства	14.12.2017
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Штангенциркули ТТТЦ, ШЦК, ТШТЦ (далее - штангенциркули) выпускаются по назначению трех типов:

- I - двусторонний с глубиномером, штангенциркуль предназначен для измерения наружных и внутренних размеров, измерения глубин;

- II - двусторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров;

- III - односторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров.

Описание

Принцип действия штангенциркулей - механический.

Штангенциркули ТТТЦТ выпускаются трех исполнений:

1) ТТТЦ - с отсчетом по нониусу;

2) ШЦК - с отсчетом по круговому устройству;

3) ТТПТЦ - с отсчетом по цифровому устройству.

Штангенциркули ШЦ-II, ШЦ-III выпускаются двух исполнений:

1) ТТТЦ - с отсчетом по нониусу;

2) ТТТЦТ Ц - с отсчетом по цифровому устройству.

ШЦ - отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса расположенного на рамке;

ШЦК - отсчет размеров в целых миллиметрах производится по шкале штанги, отсчет долей миллиметров производится по круговому отсчетному устройству. Имеется возможность установки нуля;

ШЦЦ - отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля;

Для закрепления рамки имеется стопорное устройство - винт.

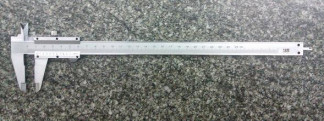

Штангенциркули типа ШЦ-II, ШЦ-III оснащены устройством тонкой установки рамки. Внешний вид штангенциркулей представлен на рисунках 1, 2, 3, 4, 5, 6, 7.

Рисунок 2 - Штангенциркуль ТТТЦ-ТТ.


- ■ -
' Ini

Все модификации штангенциркулей приведены в таблицах 1, 2, 3 Таблица 1

№	Модификация	Тип	Диапазон измерения, мм	Значение отсчета по нониусу, мм	Класс точности
1	ШЦ-Т-135-0,05			0,05	-
2	ШЦ-Т-135-0,1		0-135	0,1	1
	ШЦ-Т-135-0,1			0,1	2
3	ШЦ-Т-160-0,05			0,05	-
4	ШЦ-Т-160-0,1	Т	0-160	0,1	1
	ШЦ-Т-160-0,1			0,1	2
5	ШЦ-Т-250-0,05			0,05	-
6	ШЦ-Т-250-0,1		0-250	0,1	1
	ШЦ-Т-250-0,1			0,1	2
7	ШЦ-ТТ-400-0,05			0,05	-
8	ШЦ-ТТ-400-0,1		0-400	0,1	1
	ШЦ-ТТ-400-0,1			0,1	2
9	ШЦ-ТТ-500-0,05		0-500	0,05	-
10	ШЦ-ТТ-500-0,1	ТТ	0-500	0,1	1
11	ШЦ-ТТ-250-630-0,05		250-630	0,05	-
12	ШЦ-ТТ-250-630-0,1		250-630	0,1	1
13	ШЦ-ТТ-250-800-0,05		250-800	0,05	-
14	ШЦ-ТТ-250-800-0,1		250-800	0,1	1

№	Модификация	Тип	Диапазон измерения, мм	Значение отсчета по нониусу, мм	Класс точности
15	ШЦ-11-320-1000-0,05	II	320-1000	0,05	-
16	ШЦ-11-320-1000-0,1		320-1000	0,1	1
17	ШЦ-П-500-1250-0,1		500-1250	0,1	1
18	ШЦ-П-500-1600-0,1	II	500-1600	0,1	1
19	ШЦ-11-800-2000-0,1	II	800-2000	0,1	1
20	ШЦ-Ш-500-1250-0,1	III	500-1250	0,1	1
21	ШЦ-Ш-500-1600-0,1		500-1600	0,1	1
22	ШЦ-Ш-800-2000-0,1		800-2000	0,1	1

Таблица 2

№	Модификация	Тип	Диапазон измерения, мм	Цена деления круговой шкалы от-счетного устройства, мм	Класс точности
1	ШДК-Г-125-0,02			0,02	-
2	ШДК-Г-125-0,05		0-125	0,05	-
3	ТТТТТК-Г-125-0,1		0-125	0,1	1
3	ТТТТТК-Г-125-0,1			0,1	2
4	ШДК-Г-135-0,02			0,02	-
5	ШДК-Г-135-0,05		0-135	0,05	-
6	ШДК-1-135-0,1		0-135	0,1	1
6	ШДК-1-135-0,1			0,1	2
7	ШДК-Г-150-0,02			0,02	-
8	ШДК-Г-150-0,05		0-150	0,05	-
9	ШДК-1-150-0,1		0-150	0,1	1
9	ШДК-1-150-0,1			0,1	2
10	ШДК-Г-160-0,02			0,02	-
11	ТТЩК-1-160-0,05	I	0-160	0,05	-
12	ttk-i-160-0,1	I	0-160	0,1	1
12	ttk-i-160-0,1			0,1	2
13	ШДК-Г-200-0,02			0,02	-
14	ШЦК-1-200-0,05		0-200	0,05	-
15	ШЦК-1-200-0,1		0-200	0,1	1
15	ШЦК-1-200-0,1			0,1	2
16	ШЦК-1-250-0,02			0,02	-
17	ШЦК-1-250-0,05		0-250	0,05	-
18	ШЦК-1-250-0,1		0-250	0,1	1
18	ШЦК-1-250-0,1			0,1	2
19	ШЦК-1-300-0,02			0,02	-
20	ШЦК-1-300-0,05		0-300	0,05	-
21	ШЦК-Г-300-0,1		0-300	0,1	1
21	ШЦК-Г-300-0,1			0,1	2

Таблица 3

№	Модификация	Тип	Диапазон измерения, мм	Шаг дискретности цифрового от-счетного устройства, мм
1	TTTTTTT-I-125-0.01	I	0-125	0,01
2	TTTTTTT-I-135-0.01		0-135	0,01
3	TTTTTTT-I-150-0.01		0-150	0,01
4	TTTTTTT-I-160-0.01		0-160	0,01
5	TTTTTTT-I-200-0.01		0-200	0,01

№	Модификация	Тип	Диапазон измерения. мм	Таг дискретности цифрового от-счетного устройства. мм
6	ТТТТТТТ-Т-250-0.01	Т	0-250	0.01
7	ТТТТТТТ-Т-300-0.01	Т	0-300	0.01
8	ШЦЦ-ТТ-160-0,01		0-160	0.01
9	ШЦЦ-ТТ-200-0,01		0-200	0.01
10	ШЦЦ-ТТ-250-0,01		0-250	0.01
11	ШЦЦ-ТТ-300-0,01	ТТ	0-300	0.01
12	ШЦЦ-ТТ-400-0,01	ТТ	0-400	0.01
13	ШЦЦ-ТТ-500-0,01		0-500	0.01
14	ТТТТТТТ-ТТ-250-630-0.01		250-630	0.01
15	ТТТТТТТ-ТТ-250-800-0.01		250-800	0.01
16	ТТТТПТ-ТТ-320-1000-0;01		320-1000	0.01
17	ТТТТПТ-ТТТ-160-0;01		0-160	0.01
18	ТТТТПТ-ТТТ-200-0;01		0-200	0.01
19	ТТТТПТ-ТТТ-250-0.01		0-250	0.01
20	ТТТТПТ-ТТТ-300-0;01	ТТТ	0-300	0.01
21	ТТТТПТ-ТТТ-400-0;01	ТТТ	0-400	0.01
22	ТТТТПТ-ТТТ-500-0;01		0-500	0.01
23	ТТТТТТТ-ТТТ-250-630-0.01		250-630	0.01
24	ТТТТ ТТ Т-ТТТ-250-800-0.01		250-800	0.01
25	ТТТТТТТ-ТТТ-320-1000-0.01		320-1000	0.01

Технические характеристики

Пределы допускаемой погрешности штангенциркуля в любой точке диапазона измерений при температуре окружающей среды (20±5)°С соответствуют значениям, приведенным в

таблице 4.

Габаритные размеры и масса штангенциркулей приведены в таблицах 5,6,7. Таблица 4

Измеряемая длина. мм	Предел допускаемой погрешности штангенциркулей (±). мм
	При значении отсчета по нониусу. мм			С ценой деления круговой шкалы отсчетного устройства. мм				С шагом дискретности цифрового отсчетного устройства. мм
	0.05	0.1 для класса точности		0.02	0.05	0.1 для класса точности		0.01
		1	2			1	2
До 100 Свыше 100 до 200	0.05	0.05	0.10	0.03	0.04	0.05	0.08	0.03
Свыше 200 до 300				0.04				0.04
Свыше 300 до 400		0.10		-	-	-	-
Свыше 400 до 600	0.10		-					0.05
Свыше 600 до 800								0.06
Свыше 800 до 1000								0.07
Свыше 1000 до 1100	-	0.15						-
Свыше 1100 до 1200		0.16
Свыше 1200 до 1300		0.17
Свыше 1300 до 1400		0.18
Свыше 1400 до 1500		0.19
Свыше 1500 до 2000		0.20

№	Модификация	Масса, кг, не более	Габаритные размеры, мм, не более
1	ШЦ-1-135-0,05	0,2	215х75х8
2	ШЦ-1-135-0,1	0,2	215х75х8
3	ШЦ-1-160-0,05	0,3	245х75х8
4	ШЦ-1-160-0,1	0,3	245х75х8
5	ШЦ-1-250-0,05	0,45	365х87х8
6	ШЦ-1-250-0,1	0,45	365х87х8
7	ШЦ-11-400-0,05	1,05	560х180х15
8	ШЦ-11-400-0,1	1,05	560х180х15
9	ШЦ-11-500-0,05	1,15	640х180х15
10	ШЦ-11-500-0,1	1,15	640х180х15
11	ШЦ-11-250-630-0,05	1,7	800х265х15
12	ШЦ-11-250-630-0,1	1,7	800х265х15
13	ШЦ-11-250-800-0,05	2,1	1060х265х15
14	ШЦ-11-250-800-0,1	2,1	1060х265х15
15	ШЦ-11-320-1000-0,05	3,2	1260х265х15
16	ШЦ-11-320-1000-0,1	3,2	1260х265х15
17	ШЦ-11-500-1250-0,1	4,1	1520х385х15
18	ШЦ-11-500-1600-0,1	4,7	1880х385х15
19	ШЦ-11-800-2000-0,1	5,2	2260х385х15
20	ШЦ-111-500-1250-0,1	4,1	1520х300х15
21	ШЦ-111-500-1600-0,1	5,0	1880х300х15
22	ШЦ-111-800-2000-0,1	6,25	2260х300х15

Таблица 6

№	Модификация	Масса, кг, не более	Г абаритные размеры, мм, не более
1	ТТТТТК-Т-125-0.02	0,22	205х75х18
2	ТТТТТК-Т-125-0.05
3	ШЦК-Т-125-0,1
4	ШЦК-Т-135-0,02	0,25	215х75х18
5	ШЦК-Т-135-0,05
6	ШЦК-Т-135-0,1
7	ШЦК-Т-150-0,02	0,3	230х75х18
8	ШЦК-Т-150-0,05
9	ШЦК-Т-150-0,1
10	ШЦК-Т-160-0,02	0,32	245х75х18
11	ШЦК-Т-160-0,05
12	ШЦК-Т-160-0,1
13	ШЦК-Т-200-0,02	0,4	350х85х18
14	ШЦК-Т-200-0,05
15	ШЦК-Т-200-0,1
16	ШЦК-Т-250-0,02	0,5	365х85х18
17	ШЦК-Т-250-0,05
18	ШЦК-Т-250-0,1
19	ШЦК-Т-300-0,02	0,55	415х110х18
20	ШЦК-Т-300-0,05
21	ШЦК-Т-300-0,1

№	Модификация	Масса, кг, не более	Габаритные размеры, мм, не более
1	ТТТТТТТ-Т-125-0.01	0,16	220х78х25
2	ТТТТТТТ-Т-135-0.01	0,165	220х78х25
3	ТТТТТТТ-Т-150-0.01	0,18	240х78х25
4	ТТТТТТТ-Т-160-0.01	0,185	250х78х25
5	ТТТТТТТ-Т-200-001	0,19	260х85х25
6	ТТТТТТТ-Т-250-001	0,22	305х85х25
7	ТТТТТТТ-Т-300-001	0,25	355х85х25
8	ТТТТТТТ-ТТ-160-001	0,2	250х75х25
9	ТТТТТТТ-ТТ-200-001	0,22	260х85х25
10	ТТТТТТТ-ТТ-250-001	0,3	355х115х25
11	ТТТТТТТ-ТТ-300-001	0,4	400х130x25
12	ТТТТТТТ-ТТ-400-001	1,1	480x155x25
13	ТТТТТТТ-ТТ-500-001	1,15	580x200x30
14	ТТТТТТТ-ТТ-250-630-001	1,7	710x240x30
15	ТТТТТТТ-ТТ-250-800-001	2,15	880x240x30
16	ТТТТТТТ-ТТ-320-1000-001	3,25	1100x240x30
17	ТТТТТТТ-ТТТ-160-001	0,18	250x50x25
18	ТТТТТТТ-ТТТ-200-001	0,185	260x63x25
19	ТТТТТТТ-ТТТ-250-001	0,2	305x80x25
20	ТТТТТТТ-ТТТ-300-001	0,22	355x100x25
21	ТТТТТТТ-ТТТ-400-001	1,05	580x140x25
22	ТТТТТТТ-ТТТ-500-001	1,1	680x160x30
23	ШЦЦ-ТТТ-250-630-0,01	1,65	710x200x30
24	ШЦЦ-ТТТ-250-800-0,01	2,1	880x200x30
25	ШЦЦ-ТТТ-320-1000-0,01	3,2	1100x200x30

Цена деления модификации ТТТЦ: 0,05 или 0,1 мм.

Цена деления отсчетного кругового устройства модификации ШЦК: 0,02, 0,05, 0,1 мм. Шаг дискретности цифрового отсчетного устройства модификации ТТТТЦЦ: 0,01 мм. Рабочие условия эксплуатации:

Рабочий диапазон температур окружающей среды от 10 °С до 40 °С;

Относительная влажность воздуха не более 80 % при температуре 25 °С;

Средний срок службы - не менее 3 лет.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, а также на штангу штангенциркуля методом тампопечати.

Комплектность

Наименование	Количество	Примечание
Штангенциркуль	1 шт.	По заказу
Футляр	1 шт.
Паспорт	1 экз.
Элемент питания	1 шт.	Для модификации ПИЦЦ

Поверка

проводится согласно ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки».

Основные средства поверки - меры длины концевые плоскопараллельные 4 разряда или 3 класса точности.

Нормативные и технические документы устанавливающие требования к штангенциркулям ШЦ, ШЦК, ШЦЦ

ГОСТ 166-89 «Штангенциркули. Технические условия»;

ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки»;

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
