| Номер в госреестре | 68997-17 |
| Наименование СИ | Сигнализаторы загазованности комбинированные |
| Обозначение типа СИ | RGDCO0MP1 |
| Изготовитель | "Seitron s.p.a.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности комбинированные RGDCOOMPl предназначены для измерений массовой концентрации оксида углерода и довзрывоопасной концентрации метана и выдачи сигнализации о превышении установленных пороговых значений.
Сигнализаторы загазованности комбинированные RGDCOOMPl (в дальнейшем - сигнализаторы) представляют собой стационарные автоматические приборы непрерывного действия. Принцип действия сигнализаторов:
- по каналу оксида углерода - электрохимический;
- по каналу метана - полупроводниковый.
Способ отбора пробы - диффузионный.
Сигнализатор состоит из блока питания и сигнализации и встроенного датчика оксида углерода, размещенных в одном корпусе, к которому может подключаться внешний сенсор метана SGAMET
Корпус блока питания и сигнализации и внешнего сенсора метана пластмассовый. Сигнализатор может поставляться как с внешним сенсором метана SGAMET, так и без
него.
На лицевой панели блока питания и сигнализации и внешнего сенсора располагаются светодиоды, сигнализирующие о наличии питания, превышении порогов срабатывания и отказах сенсора.
Сигнализаторы обеспечивают следующие виды сигнализации:
- постоянное свечение зеленого светодиодного индикатора единичного, свидетельствующее о включении электрического питания;
- прерывистое свечение красного светодиодного индикатора единичного на блоке питания и сигнализации, непрерывное свечение красного светодиодного индикатора единичного на внешнем сенсоре SGAMET, свидетельствующие о срабатывании сигнализации по уровню «Порог 1» (в случае срабатывании сигнализации по уровню «Порог 1» для внешнего сенсора SGAMET на блоке питания и сигнализации включается непрерывный звуковой сигнал );
- постоянное свечение красного светодиодного индикатора единичного на блоке питания и сигнализации и непрерывный звуковой сигнал, свидетельствующие о срабатывании сигнализации по уровню «Порог 2»;
- постоянное свечение желтого светодиодного индикатора единичного - сигнализация об обрыве датчика, нарушение линий связи и пр.
Сигнализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение содержания определяемого компонента в воздухе;
- световую, звуковую сигнализацию, а также возможность осуществлять коммутацию внешних цепей контактами реле типа “сухой контакт” для автоматического включения (отключения) исполнительных устройств при превышении установленных пороговых значений.
Сигнализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
Степень защиты сигнализаторов от попадания пыли и воды по ГОСТ 14254-96,
- блок питания и сигнализации IP 40

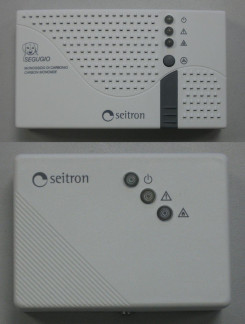

- внешнего сенсора SGAMET IP 30 Общий вид сигнализаторов и схема пломбирования от несанкционированного доступа
приведены на рисунках 1 и 2.
| (!) | |
| • | А |
| • | А |
| • | ® |
(У seitron
с!)
Место пломбировки от не-санкционированного доступа
отсутствует.
| Наименование характеристики | Значение |
| Пороги срабатывания сигнализации по измерительному каналу метана, довзрывоопасная концентрация метана, % НКПР *: - ПОРОГ 1 | 10 или 20 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализатора по измерительному каналу метана, % НКПР: - ПОРОГ 1 | ±5 |
| Пороги срабатывания сигнализации по измерительному каналу оксида углерода, массовая концентрация оксида углерода, мг/м3: - ПОРОГ 1 | 20 |
| - ПОРОГ 2 | 100 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации по измерительному каналу оксида углерода, массовая концентрация оксида углерода, мг/м3: - ПОРОГ 1 | ±5 |
| - ПОРОГ 2 | ±25 |
| Примечание - * - значение НКПР по ГОСТ 30852.19-2002. |
Технические характеристики сигнализаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Время прогрева сигнализатора, с, не более | 60 |
| Время срабатывания сигнализатора, с, не более: | |
| - по каналу оксида углерода | 60 |
| - по каналу метана | 20 |
| Время непрерывной работы сигнализатора без корректировки выходного | |
| сигнала, месяцев, не менее | 12 |
| Габаритные размеры сигнализатора, мм, не более: | |
| - блок питания и сигнализации | |
| - высота | 84 |
| - ширина | 148 |
| - длина | 40 |
| - внешний сенсор метана SGAMET | |
| - высота | 65 |
| - ширина | 90 |
| - длина | 30 |
| Масса сигнализатора, кг, не более: | |
| - блок питания и сигнализации | 0,43 |
| - внешний сенсор метана SGAMET | 0,2 |
| Напряжение электрического питания сигнализатора переменным током, | 220 + 33 |
| частотой (50 ± 1) Гц, В | |
| Максимальная электрическая мощность, потребляемая сигнализатором, В А, не более: | |
| - блок питания и сигнализации (с встроенным датчиком оксида углерода) | 2 |
| - внешний сенсор метана SGAMET | 1 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 5 |
| У словия эксплуатации |
| Наименование характеристики | Значение |
| 0/"ч - диапазон температуры окружающей и анализируемой сред, C - диапазон относительной влажности при температуре +25 оС (без конденсации), % - диапазон атмосферного давления, кПа | от 0 до +40 от 20 до 80 от 86,0 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на боковую поверхность сигнализатора.
Таблица 3 - Комплектность сигнализатора
| Наименование | Количество | Примечание |
| Сигнализаторы RGDC00MP1 | 1 шт. | |
| Внешний сенсор метана SGAMET | 1 шт. | по заказу |
| Паспорт | 1 экз. | |
| Методика поверки МП-242-2139-2017 | 1 экз. |
осуществляется по документу МП-242-2139-2017 «Сигнализаторы загазованности комбинированные RGDCOOMPl. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 июня 2017 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан - воздух, оксид углерода - воздух (ГСО 10532-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. Техническая документация фирмы "Seitron s.p.a.", Италия.
| Зарегистрировано поверок | 54518 |
| Поверителей | 231 |
| Актуальность данных | 23.07.2025 |
