| Номер в госреестре | 61402-15 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН |
| Изготовитель | Акционерное общество «Тепловодомер» (АО «Тепловодомер»), Московская обл., г. Мытищи; Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»), Московская обл., г. Мытищи |
| Год регистрации | 2015 |
| Срок свидетельства | 07.08.2030 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН предназначены для измерений объема холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.
Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя расхода и счетного механизма, расположенные в корпусе счетчика. Во входном патрубке счетчика установлен сетчатый фильтр для защиты от попадания внутрь крупных механических частиц. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объема. Крыльчатый преобразователь расхода и счетный механизм герметично отделены друг от друга. Счетчики ВСХНд, ВСГНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсные сигналы, количество которых пропорционально объему воды, измеренному счетчиком.
Принцип работы состоит в измерении числа оборотов крыльчатого преобразователя расхода, приводимого во вращение потоком воды, проходящей через счетчик. Вода через входной патрубок счетчика поступает внутрь корпуса, приводит во вращение крыльчатый преобразователь расхода и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя расхода пропорционально объему воды, прошедшему через счетчик. Вращение крыльчатого преобразователя расхода через магнитную связь передается на счетный механизм, преобразуется в значение измеренного объема воды и выводится на показывающем устройстве счетчика. Счетчики ВСХНд, ВСГНд, ВСТН дополнительно формируют выходные импульсы, количество которых пропорционально объему воды прошедшему через счетчик.
Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН могут устанавливаться в горизонтальных и вертикальных трубопроводах.
Для защиты от несанкционированного доступа к механизму счетчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН устанавливается пломба на регулировочный винт, а на ВСХНд, ВСГНд, ВСТН дополнительно устанавливается пломба на импульсный выход.
Счетчики воды крыльчатые ВСХН, ВСХНд предназначены для измерений объема холодной воды.
Счетчики воды крыльчатые ВСГН, ВСГНд, ВСТН предназначены для измерений объема горячей воды.

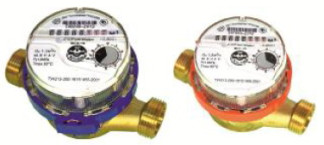

Общий вид счетчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН приведен на рисунке 1.
в) Счетчики воды крыльчатые ВСХН-25 и ВСГН-25 г) Счетчик воды крыльчатый ВСТН-32 Рисунок 1 - Общий вид счетчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
Схема пломбировки счетчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН приведена на рисунке 2.
а) Счетчики воды крыльчатые ВСХН и ВСГН б) Счетчики воды крыльчатые ВСХНд и ВСГНд
. ПЛОЫЕЛ
(У
г) Счетчики воды крыльчатые ВСХН и ВСГН г) Счетчики воды крыльчатые ВСХНд, ВСГНд и
ВСТН
Рисунок 2 - Пломбировка счетчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
Основные метрологические и технические характеристики счетчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Значение параметра | ||||||
| У словный диаметр, мм | 15 | 15 | 15 | 20 | 25 | 32 | 40 |
| Диапазон температуры холодной воды ВСХН, ВСХНд, °С | от плюс 5 до плюс 50 | ||||||
| Расход воды счетчиков холодной воды ВСХН, ВСХНд, м3 /ч | 0,01 0,006 | 0,016 0,01 | 0,025 0,015 | 0,04 0,015 | 0,14 0,063 0,021 | 0,24 0,1 0,036 | 0,3 0,16 0,06 |
| - наименьший Qmin Класс А Класс В Класс С | |||||||
| - переходный Qt Класс А Класс В Класс С | 0,016 0,009 | 0,026 0,015 | 0,04 0,0225 | 0,064 0,0375 | 0,35 0,1 0,0525 | 0,6 0,16 0,09 | 1,0 0,26 0,15 |
| - номинальный Qn | 0,6 | 1,0 | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 |
| - наибольший Qmax | 1,2 | 2,0 | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 |
| Порог чувствительности, м3/ч, не более | 0,003 | 0,005 | 0,0075 | 0,0075 | 0,0105 | 0,018 | 0,03 |
| Диапазон температуры горячей воды ВСГН, ВСГНд, ВСТН, °С | от плюс 5 до плюс 95 | от плюс 5 до плюс 150 | |||||
| Расход воды счетчиков горячей воды ВСГН, ВСГНд, ВСТН, м3 /ч | 0,0125 0,006 | 0,02 0,01 | 0,031 0,015 | 0,05 0,015 | 0,14 0,063 | 0,24 0,1 | 0,3 0,16 |
| - наименьший Qmin Класс А Класс В Класс С | |||||||
| - переходный Qt | |||||||
| Класс А | - | - | - | - | 0,35 | 0,6 | 1,0 |
| Класс В | 0,02 | 0,032 | 0,05 | 0,08 | 0,1 | 0,16 | 0,26 |
| Класс С | 0,009 | 0,015 | 0,0225 | 0,0375 | - | - | - |
| - номинальный Qn | 0,6 | 1,0 | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 |
| - наибольший Qmax | 1,2 | 2,0 | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 |
| Порог чувствительности, м3/ч, не более | 0,003 | 0,005 | 0,0075 | 0,0075 | 0,0105 | 0,018 | 0,03 |
| Потеря давления при наибольшем расходе не превышает, МПа | 0,1 | ||||||
| Пределы допускаемой относительной погрешности, %, в диапазонах расходов - от Qmin до Qt - свыше Qt до Qmax | ± 5 ± 2 | ||||||
| Максимальное рабочее давление, МПа | 1,6 | ||||||
| Наибольшее значение роликового указателя счетного механизма, м3 | 99999 | 99999 | |||||
| Наименьшая цена деления, м3 | 0,00005 | 0,00005 | |||||
| Цена выходного импульса ВСХНд, ВСГНд, ВСТН, л/имп | 1 10 (по заказу) | 10 100 (по заказу) | 100 10 (по заказу ) | ||||
| Частота выходного сигнала, не более, Гц | 1 | ||||||
| Г абаритные размеры, мм, не более | |||||||
| - длина | 110 | 110 | 110 | 130 | 260 | 260 | 300 |
| - высота ВСХН | 68,5 | 68,5 | 68,5 | 68,5 | 120 | 120 | 120 |
| - высота ВСХНд, ВСГНд, ВСТН | 68,5 | 68,5 | 68,5 | 68,5 | 142 | 142 | 142 |
| - ширина | 72 | 72 | 72 | 72 | 111 | 111 | 111 |
| Масса, кг, не более | 0,5 | 0,5 | 0,5 | 0,6 | 2,0 | 2,2 | 2,5 |
наносят на маркировочную табличку фотохимическим методом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений приведена в таблице 2.
| № п/п | Наименование | Количество | Примечание |
| 1 | Счетчик | 1 | |
| 2 | Методика поверки | 1 | |
| 3 | Руководство по эксплуатации | 1 | |
| 4 | Паспорт | 1 | |
| 5 | Упаковка | 1 | |
| 6 | Комплект монтажных частей | 1 | по заказу |
осуществляется по документу МП РТ 2271-2015 «Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05 мая 2015 г.
При поверке применяются следующие средства измерений:
- установка для поверки счетчиков с пределами допускаемой относительной погрешности ±0,5 %.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия» ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
ТУ 4213-203-18151455-2014 «Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН»
Приказ Минпромторга России от 21.01.2011 г. №57
