| Номер в госреестре | 55359-13 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | Тайпит |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 28.10.2018 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Счетчики воды крыльчатые Тайпит (далее - счетчики воды или счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения.
Счетчик представляет собой одноструйный сухоходный счетчик, состоящий из крыльчатого преобразователя расхода, счётного механизма и фиксирующего кольца.
Крыльчатый преобразователь состоит из корпуса, герметично закрытого крышкой, с расположенной внутри крыльчаткой. Счётный механизм содержит масштабирующий редуктор с роликовым и стрелочным указателями объёма. Связь крыльчатки с редуктором счётного механизма осуществляется магнитными полумуфтами через крышку корпуса.
Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается магнитной муфтой на герметично закрытый счётный механизм.
Счетный механизм отображает потребление воды в м3. На центральную ось счётного механизма установлена сигнальная звёздочка, которая обеспечивает повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов и визуальный контроль вращения крыльчатки.
Счетный механизм счетчика крепится к корпусу пластмассовым фиксирующим кольцом, блокирующим доступ к регулировкам счетного механизма. Счетный механизм может поворачиваться на 360° для выбора удобного угла считывания показаний.
Счетчик воды имеет встроенный во входной патрубок сетчатый фильтр для защиты от попадания в камеру крупных механических частиц. Вокруг магнитной муфты установлены стальные кольца антимагнитной защиты для предотвращения попыток воздействия магнитным полем на работу счётного механизма. Конструкция счетчика обеспечивает возможность опломбирования регулирующего устройства и счетного механизма от несанкционированного вмешательства.

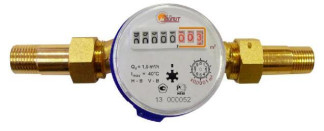

Внешний вид счетчика воды показан на рисунке 1.
Лист № 2 Всего листов 4
Счетчики имеют исполнения для измерений объема холодной или горячей воды, протекающей в трубопроводах, отличающиеся диаметром условного прохода, материалом корпуса крыльчатого преобразователя, классом точности при вертикальной установке, наличием возможности установки датчика импульсов. Исполнения счетчиков определяются в соответствии со структурой условного обозначения:
Х -Х -Х -Х -Х -Х -Х - Х - Х-Х 1 2 3 4 5 6 7 8 9 10
где:
1 - условное обозначение счетчика;
2 - обозначение применения счетчика:
Х - холодная вода
Г - горячая вода
3 - материал корпуса (латунь, алюминий, полимер);
4 - тип индикации (механическая или электронная);
5 - диаметр условного прохода, мм;
6 - наличие импульсного выхода;
7 - дополнительные опции;
8 - длина счетчика, мм*;
9 - максимальное рабочее давление, бар**;
10 - класс точности***.
Примечание:
(*) - указывается только для счетчиков длиной 82 мм.
(**) - максимальное рабочее давление не указывается, если оно не превышает 10 бар.
(***) - указывается в случае, если точность счётчика соответствует классу В при вертикальной и горизонтальной установке.
Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после - не менее 1Ду.
Основные метрологические и технические характеристики счетчиков приведены в таблице 1. Таблица 1
| Наименование и размерность параметра | Значение параметра для счетчиков диаметром условного прохода (Ду), мм | |||
| 15 | 20 | |||
| Класс точности счетчиков по ГОСТ Р 50193.1 | А | B | A | B |
| Расход воды, м /ч: - минимальный расход Qmin - переходный расход Qп - номинальный расход Q^ - максимальный расход Qmax | 0,06* 0,15* 1,5 3 | 0,03 0,12 1,5 3 | 0,1* 0,25* 2,5 5 | 0,05 0,2 2,5 5 |
| Порог чувствительности, м3/ч | 0,5Qmin | |||
| Пределы допускаемой относительной погрешности | ||||
| счетчиков, %: | ||||
| - в диапазоне расходов от Qmin до Qп | ±5 | |||
| - в диапазоне расходов от Qп до Qmax включительно | ±2 | |||
| Температура воды, протекающей по трубопроводу, °С | ||||
| - для счетчиков холодной воды | от 5 до 40 | |||
| - для счетчиков горячей воды | от 5 до 90 | |||
| Максимальное рабочее давление не более, МПа (бар) | 1,0 (10) или 1,6 (16)** | |
| Потеря давления при Qmax не более, МПа | 0,1 | |
| Ёмкость счётного механизма, м3 | 99999,999 | |
| Цена оцифрованного деления контрольной шкалы стрелочного указателя, м3 | 0,0001 | |
| Масса счётчика без монтажного комплекта | ||
| (с монтажным комплектом): - Тайпит ХА, Тайпит ГА, кг, не более | 0,26 (0,32) | 0,34 (0,42) |
| - Тайпит ХЛ, Тайпит ГЛ, кг, не более | 0,65(0,80) | 0,75(1,0) |
| - Тайпит ХП, Тайпит ГП, кг, не более | 0,24 (0,30) | - |
| Номинальный диаметр резьбового соединения, дюйм | G3/4 | G1 |
| Габаритные размеры не более, мм: - длина (длина со штуцерами) | 110 (204) | 130 (234) |
| - ширина | 80 | 80 |
| - высота без защитной крышки | 84 | 88 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от 5 до 50 | |
| - относительная влажность при температуре 35 °С, %, не более | 98 | |
| - атмосферное давление, кПа | от 84 до 107 | |
| Средний срок службы не менее, лет | 12 | |
| Средняя наработка на отказ, ч, не менее | 60 000 | |
Примечание: * - при вертикальной установке для исполнений счётчиков с классом точности А;
** - счётчики с максимальным рабочим давлением 1,6 МПа поставляются по заказу.
наносится на счетчик методом офсетной печати или в виде наклейки, а также на титульный лист паспорта и упаковку типографским способом.
| Наименование | Количество |
| Счетчик воды крыльчатый Тайпит | 1 шт. |
| Комплект монтажный | 1 компл. |
| Паспорт ТАСВ.407223.003ПС | 1 экз. |
| Упаковка | 1 шт. |
осуществляется по документу ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.
Основное средство поверки: установка поверочная расходомерная SY8618 (ГР №35768-07), диапазон воспроизводимых расходов от 0,004 до 7 м3/ч, пределы допускаемой приведенной (от номинальной вместимости мерного бака) погрешности при измерении объема воды ±0,2 %.
приведены в паспорте на счетчик.
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым Тайпит
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3. ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4. ТУ ТАСВ.407223.003ТУ «Счетчики воды крыльчатые Тайпит. Технические условия».
Лист № 4 Всего листов 4
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
