| Номер в госреестре | 51495-12 |
| Наименование СИ | Сигнализаторы загазованности с внешним сенсором метана |
| Обозначение типа СИ | RGD MET MP1 (сигнализаторы) SGA MET (сенсор метана) |
| Изготовитель | "Seitron S.R.L.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сигнализаторы загазованности RGD MET MP1 с внешним сенсором метана SGA MET предназначены для измерения и сигнализации о превышении довзрывоопасной концентрации метана.
Сигнализаторы загазованности RGD MET MP1 с внешним сенсором метана SGA MET (в дальнейшем - сигнализаторы) представляют собой стационарные автоматические приборы непрерывного действия.
Принцип действия сигнализаторов - полупроводниковый, основанный на измерении проводимости полупроводникового чувствительного элемента под воздействием на него определяемого компонента.
Способ отбора пробы - диффузионный.
Сигнализатор состоит из блока питания и сигнализации и встроенного датчика метана, размещенных в одном корпусе, к которому может подключаться внешний сенсор метана SGA MET.
Корпуса блока питания и сигнализации и внешнего сенсора пластмассовые. Сигнализатор может поставляться как с внешним сенсором метана SGA MET, так и без
него.
На лицевой панели блока питания и сигнализации и внешнего сенсора располагаются светодиоды, сигнализирующие о наличии питания, превышении порога срабатывания и отказах сенсора.
При срабатывании сигнализации сигнализатор обеспечивает возможность осуществлять коммутацию внешних цепей контактами реле типа “сухой контакт” для автоматического включения (отключения) исполнительных устройств.
Степень защиты корпуса блока питания и сигнализации по ГОСТ 14254-96 IP 42, внешнего сенсора SGA MET IP 30.

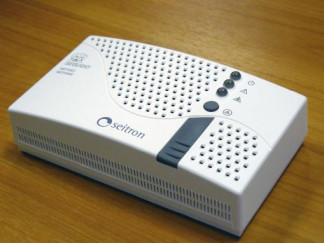

Внешний вид сигнализатора приведен на рисунке 1.
Сигнализаторы имеют встроенное программное обеспечение, разработанное заводом -изготовителем специально для решения задач измерения и сигнализации о превышении дов-зрывоопасной концентрации метана.
Номер версии программного обеспечения указан на наклейке на микропроцессорах блока питания и сигнализации и внешнего сенсора.
Программное обеспечение выполняет следующие функции:
- прием и обработку измерительной информации;
- формирование дискретных выходных сигналов (срабатывание сигнализации);
- формирования управляющего воздействия для включения (отключения) исполнительных устройств посредством замыкания (размыкания) контактов реле;
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование элемента сигнализатора | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Блок питания и сигнализации | “RGD” | “*11RGD MM1 S01” | 131204C99 | недоступен, вследствие защиты встроенного ПО от чтения и записи | |
| Внешний сенсор метана SGA MET | “SGA” | “*11SGAME T01” | 081142C99 | недоступен, вследствие защиты встроенного ПО от чтения и записи |
Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик. Уровень защиты встроенного программного обеспечения сигнализаторов от преднамеренных или непреднамеренных изменений - "А" по МИ 3286-
2010.
1) Порог срабатывания сигнализации (по метану) для встроенного датчика метана и
внешнего сенсора метана SGA MET, % НКПР 20
2) Пределы допускаемой абсолютной погрешности сигнализатора, % НКПР: ± 5
3) Время срабатывания сигнализации, с, не более:
- для встроенного датчика метана 15
- для внешнего сенсора метана SGA MET 20
4) Время прогрева сигнализатора, с, не более 30
5) Электропитание сигнализатора должно осуществляться однофазным переменным током частотой (50 ± 1) Гц напряжением 220+33 В, либо от внешней аккумуляторной батареи с напряжением постоянного тока 12 В.
6) Потребляемая электрическая мощность, В-А, не более:
- блок питания и сигнализации (с встроенным датчиком метана) 6
- внешний сенсор метана SGA MET 1
7) Г абаритные размеры и масса составных частей сигнализатора не более указанных в таблице 2.
| Элемент сигнализатора | Г абаритные разме | ры, мм | Масса, кг | |
| Высота | Ширина | Длина | ||
| Блок питания и сигнализации (с встроенным датчиком метана) | 84 | 148 | 40 | 0,3 |
| Внешний сенсор метана SGAMET | 64 | 90 | 30 | 0,2 |
8) Средний срок службы чувствительного элемента, лет 5
Условия эксплуатации сигнализаторов:
Диапазон температуры окружающей среды, °С от 0 до 50
Диапазон относительной влажности окружающей среды при температуре 25 °С без конденсации влаги, %
- блок питания и сигнализации от 30 до 85
- внешний сенсор метана SGAMET от 20 до 80
Диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации сигнализатора и в виде наклейки на боковую поверхность сигнализатора.
Комплект поставки сигнализатора приведен в таблице 3.
Таблица 3
| Наименование | Количество | Примечание |
| Блок питания и сигнализации | 1 шт. | |
| Внешний сенсор метана SGA MET | 1 шт. | по заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП-242-1390-2012 | 1 экз. |
осуществляется по документу МП-242-1390-2012 «Сигнализаторы загазованности RGD MET MP1 с внешним сенсором метана SGA MET. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” “07” августа 2012 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы газовых смесей состава метан - воздух (ГСО № 3905-87) по ТУ 6-16-2956-92 в баллонах под давлением.
приведены в документе «Сигнализаторы загазованности RGD MET MP1 с внешним сенсором метана SGA MET. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к сигнализаторам загазованности RGD MET MP1 с внешним сенсором метана SGA MET
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы "Seitron s.r.l.", Италия.
при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта.
