| Номер в госреестре | 31654-14 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | АИР-10 |
| Изготовитель | ООО НПП "ЭЛЕМЕР", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 27.02.2019 |
| МПИ (интервал между поверками) | 3 года - для преобразователей с погрешностью 0,1 и 0,2 %; 5 лет - с погрешностью 0,25; 0,4; 0,5 и 0,6 % |
| Описание типа | скачать |
Преобразователи давления измерительные АИР-10 (далее по тексту - преобразователи) предназначены для непрерывного преобразования значений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных сред, включая газообразный кислород и кислородосодержащие газовые смеси в унифицированный выходной токовый сигнал и цифровой сигнал на базе НАЯТ-протокола.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и светодиодный индикатор (СД). Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал, цифровой сигнал HART-протокола и в цифровой сигнал давления, поступающий на индикатор и интерфейс.
Посредством интерфейса преобразователи подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку числа усреднений (времени демпфирования).
Преобразователи с HART-протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока 4-20 мА, не оказывая на него влияния. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, считывание измеряемого давления и др.
На индикаторе преобразователя АИР-10БН или HART-коммуникаторе в режиме измерения давления АИР-10Н, отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Преобразователи выпускаются в шести модификациях: АИР-10/М1, АИР-10/М2, АИР-10S, АИР-10Ь, АИР-10Н АИР-10БН, отличающихся конструктивным исполнением и функциональными возможностями.
Преобразователи имеют исполнения:
- общепромышленное,
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехё);
- для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕх);
- для измерения давления газообразного кислорода и кислородсодержащих смесей (О2);
- для эксплуатации на открытой палубе, а также в машинном и других закрытых помещениях судов, плавучих буровых установок и морских стационарных платформ (ОМ).
В зависимости от возможности перестройки диапазона измерений преобразователи являются многопредельными, перенастраиваемыми.

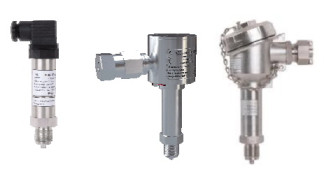

Фотографии общего вида преобразователей представлены на рисунке 1.
АИР-10/М1, АИР-10/М2 АИР-10Н, АИР-101
АИР-108, АИР-10SH
АИР-10/М1, АИР-10/М2 АИР-108, АИР-АИР-10Н, АИР-10Ь 108Н
АИР-108Н
Преобразователи гидростатического давления
АИР-10Н, АИР-108Н Рис. 1. Преобразователи давления измерительные АИР-10
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение
(ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия преобразователя с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование включает изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей/убывающей) или с функцией извлечения квадратного корня, установку времени демпфирования, изменение единиц измерения и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение «HARTconfig» | HARTconfig.ехе | 12.4.5 | 5901А94В | СRС-32 |
| Программное обеспечение «AIRTuning» | «AIRTunmg». ехе | 1.0 | 04В6С6DF | СRС-32 |
Верхние пределы измерений или диапазоны измерений:
- избыточного давления
- абсолютного давления
- давления-разрежения:
с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разрежения с различающимися по абсолютному значению верхними пределами измерений: избыточного давления и разрежения
- разности давлений
- гидростатического давления
от 0,25 кПа до 100 МПа; от 2,5 кПа до 2,5 МПа;
от 3 кПа до 50 кПа;
от 60 кПа до 2,4 МПа;
до 100 кПа; от 0,16 кПа до 2,5 МПа; от 1,0 кПа до 250 кПа.
Пределы допускаемой основной приведенной погрешности у, %: ±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,4; ±0,5; ±0,6; ±0,8; ±1,0; ±1,2; ±1,5; ±2,0; ±3,0.
Код предела допускаемой основной приведенной погрешности при заказе (для предела допускаемой основной приведенной погрешности в зависимости от верхнего предела (диапазона измерений): А01 (от ±0,1 до ±0,8 %); В02 (от ±0,2 до ±1,5 %); В025 (от ±0,25 до ±0,4 %); С04 ( ±0,4 %, ±0,5 %); С05 (от ±0,5 до ±3,0 %); D06 (±0,6 %, ±1,0 %).
Выходные сигналы:
- унифицированный сигнал постоянного тока, мА: 4-20 (20-4),
- унифицированный сигнал постоянного тока, мА, 4-20 и
совмещенный с цифровым сигналом HART-протокол.
Вариация выходного сигнала не более
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной 20±5 °С, %/10°С:
±0,5у.
±(0,05+0,15РBmax/Pв), ±(0,04+0,08РBmax/Pв),
±(0,03+0,05pBmax/PB),
±(0,05+0,20'PBmax/PB), ±(0,08+0,12РBmax/Pв)
для АИР-10/М1, АИР-10/М2, АИР-108, АИР-10Н, АИР-108Н;
±0,2; ±0,25; ±0,3; ±0,4 для АИР-10Ь.
Диапазон рабочих температур окружающего воздуха, °С: от минус 60 до плюс 80.
Габаритные размеры (длина; ширина; высота), мм, не более: (190; 160; 100).
Потребляемая мощность, Вт, не более: 0,7 (при напряжении 24 В),
1,0 (при напряжении 36 В);
Средняя наработка на отказ, ч: 1000000 (125000, 150000, 270000)
в зависимости от исполнения.
Средний срок службы, лет: 12 (15)
в зависимости от исполнения.
Маркировка взрывозащиты:
АИР-10Ех, АИР-10АЕх: АИР-10Ехё:
0Ex ia IIC T6 X, 1Ex d IIC T6 X.
Ех
ЁХ
наносится на поликарбонатную пленку, наклеиваемую на передние панели корпусов преобразователей - методом шелкографии, на руководства по эксплуатации НКГЖ.406233.005РЭ, НКГЖ.406233.018РЭ, НКГЖ.406233.024РЭ, НКГЖ.406233.031РЭ, НКГЖ.406233.052РЭ и паспорта НКГЖ.406233.005ПС, НКГЖ.406233.018ПС, НКГЖ.406233.024ПС, НКГЖ.406233.031ПС, НКГЖ.406233.052ПС - типографским способом.
В комплект поставки входят:
- Преобразователь давления измерительный АИР-10
1 шт.
1 компл. 1 экз. 1 экз. 1 экз. 1 экз.
- Комплект монтажных частей и принадлежностей
- Программное обеспечение
- Руководство по эксплуатации
- Паспорт
- Методика поверки Поверка
осуществляется по документу НКГЖ.406233.018МП «Преобразователи давления измерительные АИР-10. Методика поверки», утвержденному ФГУП «ВНИИМС» 23. 01. 2014 г. Основные средства поверки:
- манометры грузопоршневые МП-60, МП-600, диапазон измерений: от 0,6 до 60 МПа, пределы допускаемой основной погрешности: ±0,02 %, ±0,05 %;
- манометр абсолютного давления МПАК-15, диапазон измерений от 0 до 400 кПа, пределы допускаемой погрешности: ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3 Па в диапазоне от 20 до 133 кПа, ±0,01 % от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа;
- задатчики избыточного давления «Воздух-6,3», «Воздух-4000», «Воздух-04В», диапазоны измерений: от 10 до 630 кПа, от 0,02 до 40 кПа, пределы допускаемой основной погрешности: ±0,02 %, ±0,05 %;
- измерительная поршневая система грузопоршневого манометра СРВ 5000-ХН, диапазоны измерений: от 0,2 до 100 МПа, класс точности: 0,005;
- комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210», диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±0,003 мА; верхние пределы измерений давлений: от 10 кПа до 60 МПа, пределы допускаемой основной погрешности: от ±0,03 % до ±0,3 %;
- калибратор-измеритель унифицированных сигналов ИКСУ 260, диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±(10-4^I + 1) мкА.
содержатся в руководствах по эксплуатации НКГЖ.406233.005РЭ, НКГЖ.406233.018РЭ, НКГЖ.406233.024РЭ, НКГЖ.406233.031РЭ, НКГЖ.406233.052РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным АИР-10
ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная
8 3
схема для средств измерений абсолютного давления в диапазоне 1-10 -М-10 Па.
ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная поверочная
2 2
схема для средств измерений абсолютного давления в диапазоне 2,7-10 -^4000-10 Па.
ТУ 4212-029-13282997-09. Преобразователи давления измерительные АИР-10. Технические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
