| Номер в госреестре | 76699-19 |
| Наименование СИ | Счетчики воды сухоходные крыльчатые универсальные |
| Обозначение типа СИ | ЭКО НОМ СВ |
| Изготовитель | ООО "ДЮКС", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды сухоходные крыльчатые универсальные ЭКО НОМ СВ (далее -счетчики) предназначены для измерений объема питьевой воды по СанПин 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем холодного и горячего водоснабжения.
Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающего объема воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.
Конструктивно счетчики состоят из корпуса, крыльчатки, измерительной камеры и счетного механизма. Поток воды попадает в корпус счетчиков через входной патрубок, проходит через фильтр попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку, воздействуя на нее одним потоком, если счетчики одноструйные, или несколькими потоками, если счетчики многоструйные. Крутящий момент крыльчатки передается счетному механизму счетчиков при помощи прямой механической передачи. Счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчиков. Индикаторное устройство счетного механизма имеет основную шкалу и от одного до четырех дополнительных роликов со стрелочными указателями. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчиков при поверке на установках с автоматическим съемом сигнала.
Счетчики могут дополнительно комплектоваться импульсным датчиком.
Счетчики могут обеспечивать дистанционную передачу данных через интерфейсы типа: RS-485, RS-232C и (или) через каналы беспроводной связи (радиоканал) посредством встроенного радиомодуля и энергоэффективных сетей дальнего радиуса действия типа LoraWan или IoT.
Структурная схема счетчиков:
эко ном св ш-ш-ш ш-en □-□□□□□□□
1 2 3 4 5 6 7
1 - наименование счётчиков.
2 - исполнение:
«-» - счётчики одноструйные, латунный корпус с содержанием цинка не более 20 %, ДУ: от 15 до 20 мм (включительно);
«Д» - счётчики одноструйные, латунный корпус с содержанием цинка не более 20 %, ДУ: от 25 мм;
«С» - счётчики одноструйные, латунный корпус с содержанием цинка более 20 %, ДУ: от 15 до 50 мм;
«ДС» - счётчики многоструйные, латунный корпус с содержанием цинка более 20 %, ДУ: от 15 до 50 мм;
«ДЛ» - счётчики многоструйные, латунный корпус с содержанием цинка не более 20 %, ДУ: от 15 до 50 мм;
«ДМ» - счётчики многоструйные, чугунный корпус, ДУ: от 15 до 50 мм;
3 - номинальный диаметр:
«15» - номинальный диаметр условного прохода (далее - ДУ) 15 мм;
«20» - номинальный диаметр условного прохода 20 мм;
«25» - номинальный диаметр условного прохода 25 мм;
«32» - номинальный диаметр условного прохода 32 мм;
«40» - номинальный диаметр условного прохода 40 мм;
«50» - номинальный диаметр условного прохода 50 мм.
4 - монтажная длина:
«-» - для счётчиков с ДУ свыше 25 мм;
«80» - для счётчиков с ДУ до 25 мм (включительно), монтажная длина 80 мм; «110» - для счётчиков с ДУ до 25 мм (включительно), монтажная длина 110 мм; «130» - для счётчиков с ДУ до 25 мм (включительно), монтажная длина 130 мм;
5 - наличие/отсутствие импульсного датчика:
«ДГ» - для счетчиков, у которых присутствует импульсный датчик;
«-» - для счетчиков, у которых отсутствует импульсный датчик.
6 - наличие систем дистанционной передачи данных через интерфейсы типа: RS-485, RS-232C и (или) через каналы беспроводной связи (радиоканал) посредством встроенного радиомодуля и энергоэффективных сетей дальнего радиуса действия:
«RS-485» - для счётчиков, использующих каналы передачи данных по интерфейсу
RS-485;
«RS-232C» - для счётчиков, использующих каналы передачи данных по интерфейсу RS-232C;
«WaN» - для счётчиков, использующих каналы передачи данных сетей LoraWan;
«GSM» - для счётчиков, использующих каналы передачи данных GSM (IoT);
7 - класс точности счетчиков:
«-» - для счетчиков класса «А» и «В»;
«Класс С» - для счетчиков класса «С».

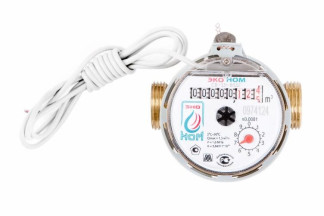

Общий вид счетчиков представлен на рисунке 1. Места пломбировки от несанкционированного доступа представлены на рисунке 1.
а) счетчики модификации Места ЭКО НОМ СВ 15-80ДГ пломбировки
д) счетчики модификации ЭКО НОМ СВ Д-40
е) счетчики модификации ЭКО НОМ СВД-32 ДГ
н) счетчики модификации ЭКО НОМ СВ 15-110-Класс С
Рисунок 1 - Общий вид счетчиков с местом пломбировки от несанкционированного доступа
Счетчики с системами дистанционной передачи данных имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и устанавливается в интегрированной памяти при изготовлении. Нормирование метрологических характеристик счетчиков с системами дистанционной передачи данных проведено с учетом влияния встроенного ПО.
Встроенное ПО предназначено для сбора, преобразований, обработки, и передачи информации во внешние системы учета.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | L u |
| Номер версии (идентификационный номер ПО), не ниже | 3.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики одноструйных счетчиков
| Наименование характеристики | Значение | |||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Наименьший расход воды 0наим, м3/ч - класс А | 0,06 | 0,1 | 0,14 | 0,24 | 0,4 | 1,2 |
| - класс В | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 | 0,45 |
| - класс С | 0,015 | 0,025 | 0,035 | 0,06 | 0,1 | 0,09 |
| Переходный расход воды м3/ч - класс А | 0,15 | 0,25 | 0,35 | 0,6 | 1,0 | 4,5 |
| - класс В | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 | 3,0 |
| - класс С | 0,0225 | 0,0375 | 0,0525 | 0,09 | 0,15 | 0,225 |
| Номинальный расход воды Q^, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | 15,0 |
| Наибольший расход воды Q^^, м3/ч | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 |
| Пределы допускаемой относительной погрешности измерений объема в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего | ±5 ±2 | |||||
Таблица 3 - Основные технические характеристики одноструйных счетчиков
| Наименование характеристики | Значение | |||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Порог чувствительности, м3/ч - класс А | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 | 0,6 |
| - класс В | 0,015 | 0,025 | 0,035 | 0,6 | 0,1 | 0,225 |
| - класс С | 0,0075 | 0,0125 | 0,0175 | 0,03 | 0,05 | 0,045 |
| Наименьшая цена деления, м3 | 0,0001 | |||||
| Емкость счетного механизма, м3 | 999999,99 | |||||
| Передаточный коэффициент импульсного датчика, м3/имп | 0,01 | |||||
| Диапазон температур рабочей среды, °С | от +5 до +90 | |||||
| Потеря давления, МПа, не более | 0,01 | |||||
| Максимальное рабочее давление, МПа | 1,6 | |||||
| Выходной цифровой сигнал | Modbus TCP; Modbus UDP | |||||
| Наименование характеристики | Значение | |||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Класс защиты по ГОСТ 14254-2015 | IP65 | |||||
| Рабочие условия измерений: | ||||||
| - температура окружающего воздуха, °С | от +5 до +50 | |||||
| - относительная влажность при температуре окружающего воздуха +35 °С, % | до 80 | |||||
| Габаритные размеры, мм, не более: | ||||||
| - монтажная длина | 110(80) | 130 | 160 | 160 | 200 | 200 |
| - высота | 77 | 77 | 116 | 130 | 145 | 162 |
| - ширина | 85 | 90 | 100 | 110 | 125 | 125 |
| Масса, кг, не более | 0,6 | 0,7 | 2,2 | 2,5 | 4,5 | 5,4 |
| Средний срок службы, лет | 18 | |||||
| Средняя наработка на отказ, ч | 120 000 | |||||
Таблица 4 - Метрологические характеристики многоструйных счетчиков
| Наименование характеристики | Значение | |||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Наименьший расход воды 0наим, м3/ч: - класс А | 0,06 | 0,1 | 0,14 | 0,24 | 0,4 | 1,2 |
| - класс В | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 | 0,45 |
| - класс С | 0,02 | 0,025 | 0,035 | 0,06 | 0,1 | 0,09 |
| Переходный расход воды м3/ч: - класс А | 0,15 | 0,25 | 0,35 | 0,6 | 1,0 | 4,5 |
| - класс В | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 | 3,0 |
| - класс С | 0,025 | 0,04 | 0,0525 | 0,09 | 0,25 | 0,225 |
| Номинальный расход воды Q^, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | 15,0 |
| Наибольший расход воды Q^fo м3/ч | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 |
| Пределы допускаемой относительной погрешности измерений объема в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего | ±5 ±2 | |||||
| Наименование характеристики | Значение | ||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
| Порог чувствительности, м3/ч: - класс А | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 | 0,6 | |
| - класс В | 0,015 | 0,02 | 0,03 | 0,6 | 0,1 | 0,225 | |
| - класс С | 0,01 | 0,0125 | 0,0175 | 0,03 | 0,05 | 0,045 | |
| Наименьшая цена деления, м3 | 0,0001 | ||||||
| Емкость счетного механизма, м3 | 999999,99 | ||||||
| Передаточный коэффициент импульсного датчика, м3/имп | 0,01 | ||||||
| Диапазон температур рабочей среды, °С | от +5 до +90 | ||||||
| Потеря давления, МПа, не более | 0,01 | ||||||
| Максимальное рабочее давление, МПа | 1,6 | ||||||
| Выходной цифровой сигнал | Modbus TCP; Modbus UDP | ||||||
| Класс защиты по ГОСТ 14254-2015 | IP65 | ||||||
| Рабочие условия измерений: | |||||||
| - температура окружающего воздуха, °С | от +5 до +50 | ||||||
| - относительная влажность при температуре окружающего воздуха +35 °С, % | до 80 | ||||||
| Габаритные размеры многоструйные, мм, не более: | |||||||
| - монтажная длина | 165 | 190 | 260 | 260 | 300 | 300 | |
| - высота | 82 | 82 | 105 | 105 | 155 | 185 | |
| - ширина | 120 | 120 | 120 | 120 | 125 | 125 | |
| Масса, кг, не более | 0,6 | 0,7 | 2,3 | 2,7 | 4,5 | 6 | |
| Средний срок службы, лет | 18 | ||||||
| Средняя наработка на отказ, ч | 120000 | ||||||
наносится на лицевую часть счетного механизма методом наклейки и на титульный лист паспорта методом штемпелевания.
Таблица 6 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды сухоходный крыльчатый универсальный ЭКО НОМ СВ | - | 1 шт. |
| Пломбировочная проволока | - | 1 шт. |
| Комплект монтажных частей и принадлежностей | - | 1 шт. |
| Наклейки на корпус | - | 1 шт. |
| ** Обратный клапан | - | 1 шт. |
| Прокладка | - | 1 шт. |
| ** Пломба | - | 1 шт. |
| п ~ ** Защитный колпачок | - | 1 шт. |
| Паспорт | - | 1 экз. |
| *** Методика поверки | ИЦРМ-МП-134-19 | 1 экз. |
| * Модификация в зависимости от заказа. ** Поставляется по отдельному заказу. Поставляется для счетчиков со встроенным радиомодулем по отдельному заказу. | ||
осуществляется по документам:
- МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки» - для счетчиков без систем дистанционной передачи данных через интерфейсы типа: RS-485, RS-232C и (или) через каналы беспроводной связи (радиоканал) посредством встроенного радиомодуля и энергоэффективных сетей дальнего радиуса действия;
- ИЦРМ-МП-134-19 «Счетчики воды сухоходные крыльчатые универсальные ЭКО НОМ СВ. Методика поверки», утвержденному ООО «ИЦРМ» 26.07.2019 г. - для счетчиков с системами дистанционной передачи данных через интерфейсы типа: RS-485, RS-232C и (или) через каналы беспроводной связи (радиоканал) посредством встроенного радиомодуля и энергоэффективных сетей дальнего радиуса действия.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГПС (часть 1), утвержденной приказом Росстандарта от 27.02.2018 г. № 256 (диапазон воспроизведений массового (объемного) расхода от 0,0005 до 4000 т/ч (м /ч) с пределами допускаемой относительной погрешности воспроизведений 5о=±(0,10^0,30) %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.63-009-17666192-2019 Счетчики воды сухоходные крыльчатые универсальные ЭКО НОМ СВ. Технические условия
