Контроллеры программируемые ТС (далее - контроллеры или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термоэлектрических преобразователей).
| Номер в госреестре | 98101-26 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | ТС |
| Изготовитель | Общество с ограниченной ответственностью «ГК Ремонтные технологии» |
| Год регистрации | 2026 |
| Срок свидетельства | 25.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Контроллеры программируемые ТС (далее - контроллеры или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термоэлектрических преобразователей).
Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов термо-ЭДС в цифровую форму с помощью аналого-цифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции управления в процессах местной термической обработки сварных конструкций и при печной термообработке в электрических или газовых печах.
Приборы выпускаются в двух моделях: ТС2066 и ТС80-М. Модели контроллеров отличаются друг от друга техническими характеристиками, а также по конструктивному исполнению.
Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов термоэлектрических преобразователей, а также модули обработки и формирования управляющих сигналов. На лицевой панели приборов расположен дисплей со светодиодной индикацией, светодиодная кривая состояния хода протекания процесса и клавиши управления, на задней панели - контактные клеммы для подключения питания, датчиков и выходных устройств. Клавиши управления и наличие светодиодной кривой состояния хода протекания процесса позволяют записать в постоянное запоминающее устройство (ПЗУ) приборов до шести программ управления технологическими процессами.
Заводской номер контроллеров в виде цифрового обозначения, состоящего из арабских цифр, наносится на боковую сторону корпуса при помощи наклейки.
Фотографии общего вида контроллеров, а также место нанесения заводского номера приведены на рисунках 1-4.
Пломбирование контроллеров не предусмотрено.
Конструкция контроллеров не предусматривает нанесение знака поверки на его корпус.
Рисунок 2 - вид боковой и задней панели

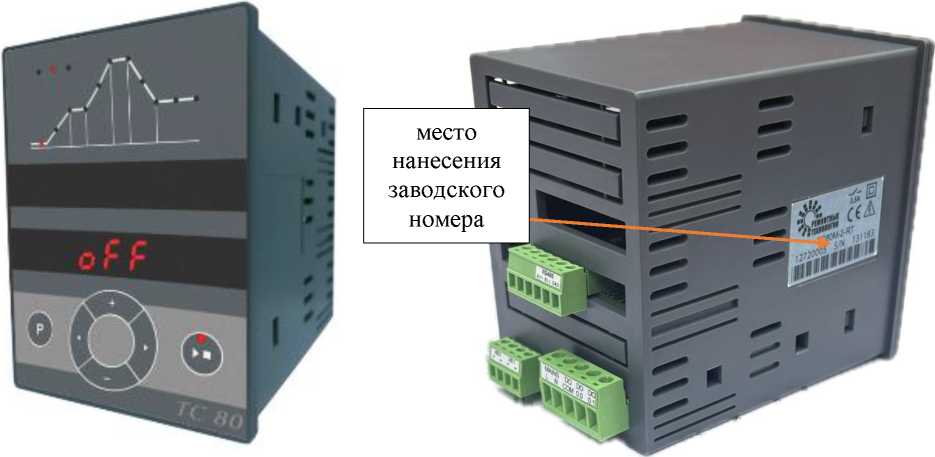

Рисунок 1 - Общий вид контроллеров модели
ТС80-М

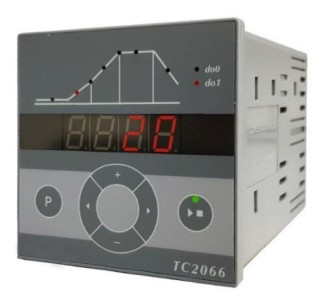

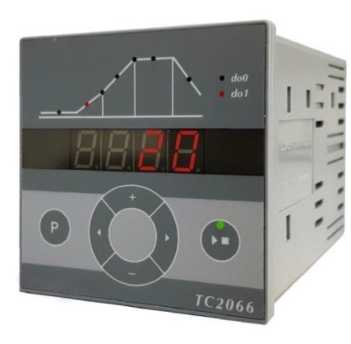

Рисунок 3 - Общий вид контроллеров модели
ТС2066
контроллеров модели ТС80-М
место нанесения заводского номера

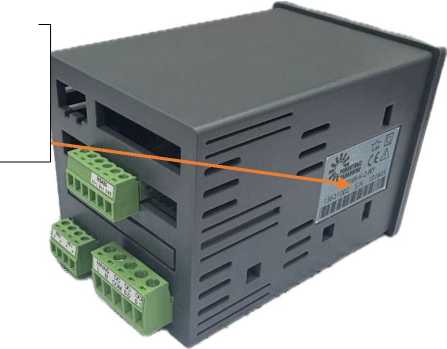

Рисунок 4 - вид боковой и задней панели
контроллеров модели ТС2066
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого, ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса контроллера, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии ПО |
не ниже U 2.4 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры (от термоэлектрического преобразователя с НСХ типа «К» по ГОСТ Р 8.585-2001), °С |
от -20 до +1200 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры, % 1) |
±0,2 |
|
1) - пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры указаны с учетом влияния компенсации холодного спая |
|
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Значение единицы младшего разряда, °С |
1 |
|
Количество каналов измерений, шт. |
1 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 85 до 264 50 |
|
Габаритные размеры (длинахвысотахширина), мм, не более - для модели ТС2066 - для модели ТС80-М |
115x72x72 115x96x72 |
|
Масса, г, не более - для модели ТС2066 - для модели ТС80-М |
250 275 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +5 до +50 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
45000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый |
ТС (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Скобы крепежные |
- |
1 комплект |
приведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.20.30-020-98526490-2025 «Контроллеры программируемые ТС. Технические условия».
