Термометры цифровые Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145, 70581-18

Термометры цифровые Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145 (далее по тексту - термометры) предназначены для измерений температуры газообразных, жидких и сыпучих веществ, не разрушающих защитную оболочку первичного термопреобразователя.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70581-18
Наименование СИ	Термометры цифровые
Обозначение типа СИ	Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145
Изготовитель	"Hanna Instruments Inc.", США; Завод-изготовитель "Hanna Instruments s.r.l.", Румыния
Год регистрации	2018
Срок свидетельства	13.03.2028
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия термометров основан на преобразовании сигналов электрического сопротивления, поступающих в электронный блок от первичных преобразователей температуры термисторного типа, в значения измеряемой температуры, индицируемой на встроенном жидкокристаллическом дисплее.

Термометры Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145 различаются по метрологическим характеристикам и конструктивному исполнению. Термометры состоят из первичного преобразователя (датчика) температуры погружного (проникающего) типа в оболочке из нержавеющей стали, соединенного при помощи кабеля или напрямую (в зависимости от модели) к вторичному измерительному прибору (ИП) со встроенной микросхемой, осуществляющей аналого-цифровое преобразование сигналов измеряемой величины. Помимо жидкокристаллического дисплея на корпусе ИП расположена кнопка включения/выключения питания, осуществляемого при помощи сменных батарей различных типов (в зависимости от исполнения термометра).

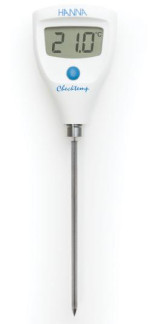

Термометры Checktemp исполнения HI 98501 состоят из датчика температуры проникающего типа, присоединенного напрямую к ИП.

Термометры Checktemp 1 исполнения HI 98509 состоят из датчика температуры проникающего типа с рукояткой, соединенного с ИП при помощи гибкого кабеля длиной 1 м.

Термометры Checktemp 4 исполнения HI 151-00 состоят из датчика температуры проникающего типа, соединенного при помощи круглого поворачивающегося крепления с ИП.

Термометры Checkfridge исполнения HI 147-00 состоят из соединенных при помощи кабеля датчика температуры и ИП.

Термометры Ш 145 представляют собой датчик температуры проникающего типа, присоединенного напрямую к ИП. Термометры изготавливаются в 2-х исполнениях (HI 145-00, HI 145-20), различающихся длиной датчика температуры, габаритными размерами вторичного прибора и массой.

Фотографии внешнего вида термометров приведены на рисунках 1 -5.

НЫ№

з mi с i.uj

Рисунок 3 - Общий вид термометров серии Checktemp 4 исполнения HI 151-00

Рисунок 5 - Общий вид термометров серии HI 145 исполнений HI 145-00, HI 145-20 Пломбирование термометров - не предусмотрено

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Наименование характеристики	Значение характеристики в зависимости от исполнения те				рмометров
	Checktemp (HI 98501)	Check-temp 1 (HI 98509)	Checktemp 4 (HI 151-00)	Checkfridge (HI 147-00)	HI 145
					HI 145-00	HI 145-20
Диапазон измерений температуры, °С	от -50 до +150		от -50 до +220	от -50 до +150	от -50 до +220
Разрешение, °С	0,1
Пределы допускаемой абсолютной погрешности, °С	±0,2 (в диапазоне от -30 до+120 °С включ.) ±0,3 (в остальном диапазоне)	±0,2 (в диапазоне от -30 до +120 °С включ.) ±0,5 (в остальном диапазоне)	±0,4 (в диапазоне от -20 до +90 °С включ.) ±2,8 (в остальном диапазоне)	±0,3 (в диапазоне от -20 до +90 °С включ.) ±0,5 (в остальном диапазоне)	±0,3 (в диапазоне от -20 до +90 °С включ.)
Пределы допускаемой относительной погрешности, %	-	-	-	-	±0,4 (в диапазоне от -50 до -20 включ. и св. +90 °С)
Напряжение питания, В	3 (1 батарея CR2032)	1,5 (1 батарея типа ААА)	1,5 (1 батарея типа АА)	1,5 (1 батарея типа ААА)
Масса, г	51,3	130	100	60	65	80
Г абаритные размеры, мм: - датчик температуры - кабель - электронный блок	03,6x106 70,4x50,5x22	03,5x97,3 1000 107x59x17	03,5x117 165x50x20	05x40 1000 193x39x31	05x125 165x92x38	05x300 340x92x38
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от -20 до +50 95		от 0 до +50 95		от -10 до +50 95

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Количество	Примечание
Термометр	1 шт.	исполнение в соответствии с заказом
Руководство по эксплуатации (на русском языке)	1 экз.	-
Методика поверки МП 207.1-078-2017	1 экз.	допускается поставка 1 экз. на партию при поставке в один адрес
Комплект батарей питания	1 шт.	-

Поверка

осуществляется по документу МП 207.1-078-2017 «Термометры цифровые серий Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.12.2017 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
