| Номер в госреестре | 84776-22 |
| Наименование СИ | Термометры манометрические |
| Обозначение типа СИ | Ashcroft |
| Изготовитель | "Ashcroft Instruments GmbH", Германия; "Ashcroft Inc.", США |
| Год регистрации | 2022 |
| Срок свидетельства | 28.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры манометрические Ashcroft (далее - термометры) предназначены для измерения температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу измерительного механизма и отображения измеренных значений на показывающем устройстве.
Принцип действия термометров основан на зависимости изменения давления инертного газа, находящегося в герметично замкнутой манометрической термосистеме, от температуры. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температруры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства (далее - шкала) через передаточный механизм.
Термометры имеют четыре модели: 600A, 600B, 600H, S5500, которые отличаются конструктивным исполнением, диаметром шкалы, диапазоном измеряемых температур, точностными характеристиками. Для повышения виброустойчивости конструкцией термометров предусмотрена возможность заполнения пространства между шкалой и стеклом корпуса демпфирующей жидкостью.
Термометры состоят из корпуса, в котором размещается манометрическая пружина и отсчетное устройство и погружаемой части с термобаллоном. Термометры изготавливаются в двух конструктивных исполнениях крепления термобаллона к корпусу: с жестким - стержень (модели 600B, S5500 с диаметром шкалы 100 мм и 160 мм); с гибким - с помощью капиллярной трубки (модели 600A, 600H, S5500 с диаметром шкалы 80 мм и 125 мм).
Термометры относятся к показывающим стрелочным приборам погружного типа.
Заводской номер наносится на шкалу термометра, методом печати или на тыльную часть корпуса термометра, методом наклейки. Знак поверки (наклейка) наносится на корпус термометра.
Пломбирование термометров не предусмотрено.

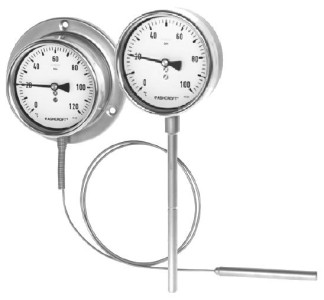

Общий вид термометров показан на рисунках 1 - 2.
Рисунок 1 - Общий вид термометров модели Рисунок 2 - Общий вид термометров модели S5500 600A, 600B, 600H
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний температур (Бпок), °С | в соответствии с таблицей 2 |
| Диапазон измерений температур (Бизм), °С | в соответствии с таблицей 2 |
| Цена деления шкалы, °С | в соответствии с таблицей 2 |
| Пределы допускаемой основной абсолютной погрешности (At), °С | в соответствии с таблицей 2 |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды на каждые 10 оС, оС | ±0,003-Бизм. |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 от 65 до 80 от 84 до 106,7 |
Таблица 2 - Диапазоны показаний, диапазоны измерений, цена деления шкалы, пределы допускаемой основной абсолютной погрешности_
| Бпок, °С | Бизм, °С | Цена деления шкалы, °С | At, °С | |||
| от | до | от | до | КТ 1 | КТ 2 | |
| для моделей 600A, 600B, 600H | ||||||
| -40 | +80 | -40 | +80 | 2 | ±1,2 | - |
| 0 | +120 | 0 | +120 | 2 | ±1,2 | - |
| +10 | +150 | +10 | +150 | 2 | ±1,4 | - |
| 0 | +300 | 0 | +300 | 5 | ±3,0 | - |
| 0 | +400 | 0 | +400 | 5 | ±4,0 | - |
| +200 | +650 | +200 | +650 | 5 | ±4,5 | - |
| Бпок, °С | Бизм, °С | Цена деления шкалы, °С | At, °С | |||
| от | до | от | до | КТ 1 | КТ 2 | |
| для модели S5500 | ||||||
| -60 | +60 | -50 | +50 | 2 | ±2 | ±4 |
| -50 | +50 | -40 | +40 | 2 | ±1 | ±2 |
| -40 | +40 | -30 | +30 | 1 | ±1 | ±2 |
| -40 | +60 | -30 | +50 | 2 | ±1 | ±2 |
| -40 | +160 | -20 | +140 | 5 | ±2 | ±4 |
| -30 | +50 | -20 | +40 | 1 | ±1 | ±2 |
| -30 | +70 | -20 | +60 | 2 | ±1 | ±2 |
| -30 | +170 | -10 | +150 | 5 | ±2 | ±4 |
| -20 | +40 | -10 | +30 | 1 | ±1 | ±2 |
| -20 | +100 | -10 | +90 | 2 | ±2 | ±4 |
| -20 | +120 | -10 | +110 | 2 | ±2 | ±4 |
| -20 | +180 | 0 | +160 | 5 | ±2 | ±4 |
| -10 | +50 | 0 | +40 | 1 | ±1 | ±2 |
| -10 | +110 | 0 | +100 | 2 | ±2 | ±4 |
| 0 | +60 | +10 | +50 | 1 | ±1 | ±2 |
| 0 | +80 | +10 | +70 | 1 | ±1 | ±2 |
| 0 | +100 | +10 | +90 | 2 | ±1 | ±2 |
| 0 | +120 | +10 | +110 | 2 | ±2 | ±4 |
| 0 | +160 | +20 | +140 | 5 | ±2 | ±4 |
| 0 | +200 | +10 | +110 | 5 | ±2 | ±4 |
| 0 | +250 | +30 | +220 | 5 | ±2,5 | ±5 |
| 0 | +300 | +30 | +270 | 5 | ±5 | ±10 |
| 0 | +400 | +50 | +350 | 10 | ±5 | ±10 |
| 0 | +500 | +50 | +450 | 10 | ±5 | ±10 |
| П р и м е ч а н и е - КТ 2 - термометры с заполнением пространства между шкалой и стеклом корпуса демпфирующей жидкостью, КТ 1 - без заполнения | ||||||
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| 1 | 2 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -25 до +70 |
| - относительная влажность, %, не более | 98 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Диаметр шкалы, мм | |
| - модель S5500 | 80/100/125/160 |
| - модель 600A | 114,3/152,4/215,9 |
| - модели 600B, 600H | 114,3 |
| Длина термобаллона, мм | |
| - модель S5500 | от 55 до 190 |
| - модели 600А, 600B, 600H | 76,2 |
| 1 | 2 |
| Длина стержня, мм | |
| - модель S5500 | от 55 до 4000 |
| - модель 600B | от 152,4 до 381 |
| Длина капиллярной трубки, м, не более | |
| - модель S5500 | 100 |
| - модели 600A, 600H | 24 |
| Масса, г, не более | |
| - модель S5500 | 4500 |
| - модели 600А, 600B, 600H | 6000 |
наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус термометра методом наклейки.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Термометр манометрический | модель | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
изложены в п. 1.4 документа «Термометры манометрические Ashcroft. Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация «Ashcroft Instruments GmbH», Германия.
| Зарегистрировано поверок | 93 |
| Поверителей | 1 |
| Актуальность данных | 19.04.2024 |
