| Номер в госреестре | 84405-22 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | ТБ |
| Изготовитель | Общество с ограниченной ответственностью "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 21.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические ТБ (далее - термометры) предназначены для измерений температуры жидких, газообразных и сыпучих сред.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры чувствительный элемент из двух металлов изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью передаточного узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа. Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона).
Материал корпуса: металл. Материал термобаллона: нержавеющая сталь.
Термометры имеют модификации, отличающиеся друг от друга:
1) диапазоном измеряемой температуры;
2) диаметром корпуса;
3) длиной погружаемой части;
4) диаметром погружаемой части;
5) классом точности;
6) конструктивным исполнением;
7) способом крепления;
8) резьбой присоединения.
_Схема условного обозначения термометров:
| ТБ | -А | -В | -С | -D | -E | -F | -G | -H |
где, ТБ - термометр биметаллический;
A - диаметр корпуса (мм);
В - расположение погружаемой части (Р - радиальное; О - осевое; У - универсальное); С - способ крепления (211 - безвинтовое; 220 - винтовое);
D - пределы измерения температуры (°С);
Е - резьба присоединения (0 - без резьбы; М20-1,5; G /);
F - длина погружаемой части (термобаллон, мм);
G - диаметр термобаллона (мм);
Н - класс точности.

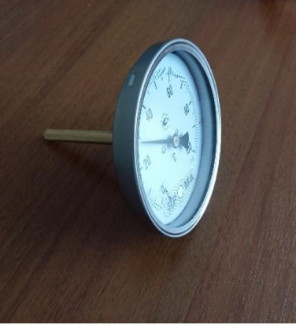

Фотографии общего вида термометров представлены на рисунке 1.
Защита от несанкционированного доступа к кинематическому механизму термометра осуществляется соединением защитного стекла с корпусом термометра завальцованным кольцом.
Пломбирование термометров не предусмотрено. Нанесение знака поверки на термометры не предусмотрено. Заводские номера состоят из сочетаний арабских цифр, нанесены на этикетки методом струйной печати, этикетки наклеены на заднюю сторону корпусов термометров, рисунок 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний температуры (Бпок), °С | в соответствии с таблицей 2 |
| Диапазон измерений температуры (Бизм), °С | |
| Цена деления шкалы, °С | |
| Классы точности | 1,5; 2,5; 4 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры и вариация, % | ±1,5; ±2,5; ±4,0 |
Таблица 2 - Диапазоны показаний, диапазоны измерений, цена деления шкалы
| Диапазон показаний (Бпок), °С | Диапазон изме | эений (Бизм), °С | Цена деления шкалы, °С | |
| от | до | от | до | |
| -50 | +50 | -40 | +40 | 1; 2; 5 |
| -50 | +100 | -40 | +90 | 1; 2; 5 |
| -40 | +40 | -30 | +30 | 1; 2; 5 |
| -40 | +60 | -30 | +50 | 1; 2; 5 |
| -30 | +50 | -20 | +40 | 1; 2; 5 |
| -30 | +70 | -20 | +60 | 1; 2; 5 |
| -20 | +40 | -10 | +30 | 1; 2; 5 |
| -20 | +60 | -10 | +50 | 1; 2; 5 |
| 0 | +60 | +10 | +50 | 1; 2; 5 |
| 0 | +80 | +10 | +70 | 1; 2; 5 |
| 0 | +100 | +10 | +90 | 1; 2; 5 |
| 0 | +120 | +20 | +100 | 1; 2; 4; 5 |
| 0 | +160 | +20 | +140 | 2; 4; 5 |
| 0 | +200 | +20 | +180 | 2; 4; 5 |
| 0 | +250 | +30 | +220 | 2; 4; 5 |
| 0 | +300 | +40 | +260 | 4; 5 |
| 0 | +350 | +50 | +300 | 4; 5 |
| 0 | +400 | +50 | +350 | 4; 5 |
| 0 | +500 | +50 | +450 | 4; 5 |
| 0 | +600 | +50 | +550 | 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса, мм | 63; 80; 100; 150 |
| Длина погружаемой части (термобаллон), мм | от 30 до 300 |
| Диаметр погружаемой части, мм | 6; 8; 10; 12 |
| Масса, кг, не более | 0,380 |
| Рабочие условия эксплуатации термометров: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -20 до +60 95 при +35 °С от 84,0 до 106,7 |
| Присоединительная резьба | М20-1,5; G / |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч не менее | 70 000 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт. Комплектность средства измерений Комплектность термометров приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | ТБ | 1 шт. |
| Термометры биметаллические ТБ. Паспорт | В.407.570.000.000 ПС | 1 экз. |
| Термометры биметаллические ТБ. Руководство по эксплуатации | В.407.570.000.000 РЭ | 1 экз. на партию |
приведены в разделе 2 эксплуатационного документа В.407.570.000.000 РЭ «Термометры биметаллические ТБ. Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
| Зарегистрировано поверок | 1800 |
| Поверителей | 4 |
| Актуальность данных | 31.03.2024 |
