Измерители температуры многозонные РГТ-ИТМ2, 85403-22

Назначение

Измерители температуры многозонные РГТ-ИТМ2 (далее - ИТМ2) предназначены для измерений температуры грунта по ГОСТ 25358-2020.

Описание

Принцип действия ИТМ2 основан на преобразовании температуры среды в цифровые сигналы с последующей передачей значений на персональный компьютер (далее - ПК), с установленным программным обеспечением (далее - ПО), где они преобразуются в значения в градусах Цельсия.

Конструктивно ИТМ2 состоят из цепочки датчиков температуры, соединенных общим кабелем в гирлянду (термокоса), оснащенную разъемом. Шаг расположения датчиков температуры по длине кабеля ИТМ2 в соответствии с ГОСТ 25358-2020 или спецификацией к заказу (опционально). Места спаек гирлянд термокосы электро- и гидроизолированы. Гидроизоляция выполнена с применением металлических гильз, силиконовых уплотнителей и термоусадочных материалов.

Заводские номера ИТМ2 в виде цифрового кода, состоящего из арабских символов, наносятся термотрансферным способом на поверхность термоусадочных материалов.

Полная информация об исполнении ИТМ2 указывается на термоусаживаемой трубке, закрепленной на кабеле на расстоянии 10 см от разъема, в виде буквенно-цифрового кода, структура условного обозначения которого представлена ниже.

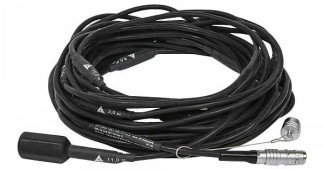

Общий вид ИТМ2 представлен на рисунке 1.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Пломбирование ИТМ2 не предусмотрено.

РГТ-ИТМ2-а-Ь-с-Г -К-У-А

1)    Идентификатор изготовителя;-

2)    Сокращенное наименование средства измерений;-

3)    Расстояние от разъема до устья скважины (вынос), см;-

4)    Длина рабочей зоны (расстояние от устья скважины до последнего датчика температуры), см;-

5)    Количество датчиков температуры;

6) Вариант расположения датчиков температуры (Г - по ГОСТ 25358-2020, при ином расположении буквенный код не указывается);

7) Защитная крышка (при ее отсутствии буквенный код не указывается);

8) Утяжелитель (при его отсутствии буквенный код не указывается);

9) Армирующий трос или кабельная оплетка (при их отсутствии буквенный код не указывается);

Программное обеспечение

ПО ИТМ2 состоит из внешнего и внутреннего ПО.

Внешнее ПО «TestChain» не является метрологически значимым и предназначено для визуализации измеренных значений температуры в градусах Цельсия.

Метрологически значимое ПО (внутреннее) устанавливается в микропроцессор ИТМ2 на заводе-изготовителе во время производственного цикла. Возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Комплектность

Таблица 4 - Комплектность ИТМ2

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Сведения о методах измерений

Приведены в разделе 4 «Указание по эксплуатации» документа «РЦСЕ.405544.002 РЭ Руководство по эксплуатации».

Нормативные документы

ГОСТ 25358-2020 Грунты. Метод полевого определения температуры.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

РЦСЕ.405544.002 ТУ Измерители температуры многозонные РГТ-ИТМ2. Технические условия.
