| Номер в госреестре | 84854-22 |
| Наименование СИ | Термометры многозонные цифровые |
| Обозначение типа СИ | ТМЦ |
| Изготовитель | Общество с ограниченной ответственностью "Приборсервис-Пермь" (ООО "Приборсервис-Пермь"), г. Пермь |
| Год регистрации | 2022 |
| Срок свидетельства | 05.03.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры многозонные цифровые ТМЦ (далее по тексту - ТМЦ) предназначены для измерений температуры в различных точках протяженных объектов, скважин, а также для полевого определения температуры мерзлых, промерзающих и протаивающих грунтов в соответствии с ГОСТ 25358-2020.
Принцип действия ТМЦ основан на измерении и преобразовании температуры, воздействующей на чувствительные элементы ТМЦ, в цифровой код и последующей передачей результатов измерений на внешние устройства считывания, хранения и отображения данных.

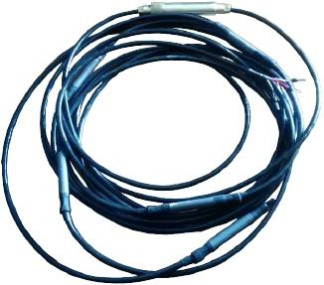

ТМЦ состоят из погружной части, в состав которой входят прецизионные цифровые датчики температуры, помещенные в металлическую гильзу и последовательно соединенные кабелем, металлического троса, обеспечивающего механическую прочность, карабина, головной части с элементами для подключения к сети передачи данных (в зависимости от модификации: многожильные провода с кабельным наконечниками, разъемы, Micro-USB разъем, радиочастотный разъем). Отдельные модификации ТМЦ снабжены химическим источником тока для автономного питания.
ТМЦ изготавливаются в различных модификациях (структура условного обозначения модификаций приведена в таблице 1), отличающихся друг от друга метрологическими и техническими характеристиками.
Термометр многозонный цифровой ТМЦ - | X | - | X | - | X | - | X | - | X | - | X |
1 2 3 4 5 6
Таблица 1 - Структура условного обозначения
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Длина кабеля от головной части до первого датчика температуры | от 2 до 25 | параметр Lp в м, кратный 0,5 м |
| 2 | Количество датчиков температуры | от 3 до 100 | параметр N в шт. |
| 3 | Вариант маркировки расстояния между соседними датчиками | Ш | по расстоянию и количеству |
| Р | по расстоянию от первого датчика (для количества датчиков не более 20 шт.) | ||
| Д | По длине измерительного участка |
| № поля | Описание поля | Код поля | Расшифровка |
| 4 | Для варианта маркировки Ш: расстояние между соседними датчиками | 0,5; 1; 2; 3 1; 2; 3 1; 2 1 | параметр Li в м для количества датчиков до 20 для количества датчиков до 30 для количества датчиков до 50 для количества датчиков до 100 |
| Для варианта маркировки Р: расстояние от первого датчика | от 0,5 до 60 | параметр Lj в м, кратный 0,5 м | |
| Для варианта маркировки Д: длина измерительного участка | от 2 до 100 м | параметр L в м, кратный 0,5 м | |
| 5 | Тип интерфейса передачи данных | R | RS-485 |
| W | 1-Wire | ||
| U | Micro-USB | ||
| F | радиоинтерфейс | ||
| 6 | Исполнение | Ex | взрывозащитное исполнение с тросом (минимальные пределы допускаемой абсолютной погрешности ±0,1 °С) |
| 01 | общепромышленное исполнение (минимальные пределы допускаемой абсолютной погрешности ±0,1 °С) | ||
| 05 | общепромышленное исполнение (минимальные пределы допускаемой абсолютной погрешности ±0,5 °С) | ||
| 05Т | общепромышленное исполнение с тросом (минимальные пределы допускаемой абсолютной погрешности ±0,5 °С) | ||
| Примечания: 1 Для варианта маркировки Ш: при равномерном расстоянии между соседними датчиками указывается одно значение, например «-1-»; при неравномерном расстоянии между соседними датчиками указывается количество датчиков и расстояния для всех участков: «-Ni*Ly.N2*L2' Ni*Li-», где Ni, N2, Ni - количество датчиков на 1, 2, /'-ом участках, Li, L2, Li -расстояние между соседними датчиками на 1, 2, /-ом участке. 2 Для варианта маркировки Р: расстояние от первого датчика указывается в виде «-L1.L2' Li-». 3 Для варианта Д: датчики располагаются равномерно по всей длине измерительного участка. | |||
Заводской номер, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на корпус ТМЦ методом лазерной гравировки, и в паспорт типографским способом.
Пломбирование ТМЦ не предусмотрено.
Нанесение знака поверки на ТМЦ не предусмотрено.
Программное обеспечение ТМЦ (далее по тексту - ПО) состоит из встроенного и автономного ПО.
Метрологически значимым является встроенное ПО. Данное ПО предназначено для обработки и преобразования измерительной информации в цифровой сигнал.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция ТМЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DTSM |
| Номер версии (идентификационный номер) ПО | 1.7.1 |
| Цифровой идентификатор ПО | 4AF7 |
| Алгоритм вычисления контрольной суммы | CRC16 |
Метрологические характеристики ТМЦ нормированы с учетом влияния ПО.
Таблица 3 - Метрологические характеристики
| Значение для | модификации | |
| Наименование характеристики | ТМЦ-Х-Х-Х-Х-Х-Ех ТМЦ-Х-Х-Х-Х-Х-01 | ТМЦ-Х-Х-Х-Х-Х-05 ТМЦ-Х-Х-Х-Х-Х-05T |
| Диапазон измерений температуры, °С | от -60 до +85 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С, в диапазоне измерений: - от -60 до -40 °С включ. | ±0,25 | ±1,00 |
| - св. -40 до -20 °С включ. | ±0,15 | ±1,00 |
| - св. -20 до +20 °С включ. | ±0,10 | ±0,50 |
| - св. +20 до +40 °С включ. | ±0,15 | ±0,50 |
| - св. +40 до +85 °С | ±0,20 | ±0,50 |
Таблица 4 - Основные технические характеристики
| Значение для модификации | ||
| Наименование характеристики | ТМЦ-X-X-X-X-R-X ТМЦ-X-X-X-X-W-X | ТМЦ-X-X-X-X-U-X ТМЦ-X-X-X-X-F-X |
| Время термической реакции, с, не более | 20 | |
| Параметры электрического питания: | ||
| напряжение постоянного тока, В | от 3 до 30 | от 3,0 до 3,6 (встроенный элемент питания) |
| Ток, потребляемый от внешнего источника, | ||
| мА, не более | 5 | — |
| Габаритные размеры головной части: | ||
| - диаметр, мм | 20,0±0,1 | 25,0±0,1 |
| - длина, мм, не более | 120 | 180 |
| Габаритные размеры погружной части: | ||
| - диаметр, мм, не более | 12 | |
| - длина, мм, не более: | ||
| - ТМЦ-X-X-Ш-X-X-X | Lp + Е (NiLi) + 45 | |
| - ТМЦ-X-X^-X-X-X | Lp + Ln + 45 | |
| - ТМЦ-X-X^-X-X-X | Lp + L + 45 | |
| Масса, кг, не более | Mh + N-Ms + (Ьр | + Е (NrLi))^Mcr |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -60 до +85 | |
| - относительная влажность при | ||
| температуре +35 °С, %, не более | 95 | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 80000 | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP68 | |
| Наименование характеристики | Значение для модификации |
| ТМЦ-X-X-X-X-R-X ТМЦ-X-X-X-X-U-X ТМЦ-X-X-X-X-W-X ТМЦ-X-X-X-X-F-X | |
| Устойчивость к вибрации (группа исполнения) по ГОСТ Р 52931-2008 | N2 |
| Маркировка взрывозащиты (для модификаций ТМЦ-Х-Х-Х-Х-Х-Ех) | 1Ex ib IIA T4 Gb X |
Примечание - В таблице приняты следующие обозначения:
Ьр - длина кабеля от головной части до первого датчика температуры, м;
Ni - количество датчиков температуры на i-ом участке ТМЦ;
Li - расстояние между соседними датчиками температуры на i-ом участке ТМЦ, м;
Ln - расстояние между первым и последним датчиками температуры, м;
Ь - длина измерительного участка, м;
Mh - масса головной части ТМЦ (Mh = 0,2 для модификаций ТМЦ-Х-Х-X-X-R-X, ТМЦ-Х-Х-X-X-W-X, ТМЦ-Х-Х-X-X-U-X; Mh = 0,3 для модификации ТМЦ-Х-Х-X-X-F-X), кг;
Ms - масса датчика (Ms = 0,07), кг;
Мст - масса 1 м кабеля или кабеля и троса (MCT = 0,25 для модификаций ТМЦ-Х-Х-Х-Х-Х-01, ТМЦ-Х-Х-Х-Х-Х-05; MCT = 0,35 для модификаций ТМЦ-Х-Х-Х-Х-Х-Ех, ТМЦ-Х-Х-Х-Х-Х-05Т), кг.
наносится на ТМЦ методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр многозонный цифровой | ТМЦ | 1 шт. |
| SD-карта или USB-flash накопитель с сервисным ПО ТМЦ | 1 шт. | |
| Паспорт | МНТВ.405226.001 ПС | 1 экз. |
| Руководство по эксплуатации | МНТВ.405226.001 РЭ | 1 экз. |
| Копия сертификата соответствия | — | 1 экз. |
| Модем для модификаций ТМЦ-Х-Х^-Х-F-X | РМ-X | 1 шт. |
| Антенна для модификаций ТМЦ-Х-Х^-Х-F-X | АК-X.X | 1 шт. |
приведены в разделах 6 паспорта и 7 руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
