| Номер в госреестре | 66324-16 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ПИТЕРФЛОУ |
| Изготовитель | Общество с ограниченной ответственностью «ТЕРМОТРОНИК» (ООО «ТЕРМОТРОНИК»), г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Принцип действия расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде. Индуцированная ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, который выполняет обработку сигнала, вычисляет объем и объемный расход и преобразует его в стандартизированные выходные аналоговые и цифровые сигналы.

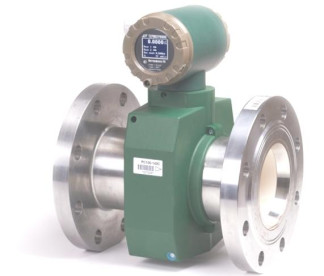

Конструктивно расходомеры-счетчики электромагнитные ПИТЕРФЛОУ состоят из первичного преобразователя и электронного блока.
Первичный преобразователь включает измерительный участок, представляющий собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, и магнитную систему, заключённую в кожух. Исполнения первичного преобразователя отличаются друг от друга типами присоединения (фланцевый, муфтовый, «сэндвич») к трубопроводу, материалами электродов и футеровки измерительного участка.
Электронный блок расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок обеспечивает формирование выходного цифрового сигнала в стандарте интерфейса LIN, несущего информацию о результатах измерений и диагностики, а также двух выходных число-импульсных сигналов, со средней частотой, пропорциональной измеряемому расходу и количеством импульсов, пропорциональным объему измеряемой среды, и/или с телеметрической и диагностической информацией. Исполнения электронного блока отличаются друг от друга наличием или отсутствием индикатора, архивов (измеренных значений объёма, сформированных на часовых, суточных и месячных интервалах, и результатов диагностики), встроенной (заменяемой) батареи. Все исполнения имеют архив событий, связанных с выполнением градуировки и изменением конфигурации.
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ выпускаются в следующих исполнениях:
- РС - с внешним источником питания 12 В, с индикацией результатов измерений и диагностики;
- К - с внешним источником питания 12 В, без индикации результатов измерений и диагностики;
- СВ - с заменяемой батареей 3,6 В, с индикацией результатов измерений и диагностики;
- М - с внешним источником питания 3,6 В, без индикации результатов измерений и диагностики.
Метрологические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ классов A, B, C соответствуют требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1-в части, относящейся к измерительному каналу расхода (датчику расхода) теплосчетчиков для водяных систем теплоснабжения.
Метрологические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ классов 1, 2 соответствуют требованиям: ГОСТ Р 50193.1 , МОЗМ МР 49-1, на счетчики воды; ГОСТ Р 51649 , ГОСТ Р ЕН 1434-1 в части, относящейся к измерительному каналу расхода (датчику расхода) теплосчетчиков для водяных систем теплоснабжения.
Пломбировка расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта крепления на лицевой части передней панели электронного блока и внутри электронного блока.
Для сопряжения с внешними устройствами совместно с расходомерами-счетчиками электромагнитными ПИТЕРФЛОУ могут использоваться адаптеры, обеспечивающие:
- формирование цифрового сигнала в стандарте интерфейса RS-232, RS-485, USB, Mbus, Ethernet или беспроводного, несущего информацию о результатах измерений и диагностики;
- считывание, сохранение и перенос архивной информации (пульт переноса данных USB-ППД);
- формирование токового сигнала в диапазоне от 4 до 20 мА, пропорционального измеренному расходу, с возможностью подключения по HART-протоколу;
- отображение результатов измерений и диагностики посредством табло.
расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ встроенное.
Основные функции метрологически значимой части программного обеспечения:
- расчет значений объемного расхода по результатам измерений сигнала, формируемого на электродах;
- расчет значений объема по результатам измерений расхода;
- контроль значений измеренных параметров на соответствие заданным значениям и формирование диагностических сообщений;
- измерение времени работы и времени действия диагностируемых ситуаций;
- хранение измерительной и диагностической информации;
- вывод измерительной, диагностической и настроечной информации через последовательный порт на внешние устройства приема;
- визуальное отображение на табло измерительной, диагностической и настроечной информации, а также идентификационных данных программного обеспечения.
Для конфигурирования расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ, представления идентификационных данных встроенного программного обеспечения, отображения калибровочных коэффициентов используется внешнее программное обеспечение «Питерфлоу Конфигуратор».
Для представления измерительной и диагностической информации, данных архива событий, идентификационных данных встроенного программного обеспечения, отображения калибровочных коэффициентов используется внешнее программное обеспечение «Архиватор».
Идентификационные данные встроенного программного обеспечения расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ и внешнего программного обеспечения «Питерфлоу Конфигуратор» и «Архиватор» приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | ПВ | |||||
| Наименование ПО | Питерфлоу РС | Питерфлоу СВ | Питерфлоу Конфигуратор | Архиватор | ||
| Номер версии (идентификационный номер) ПО | 3.07 | 3.12 | 3.15.ХХ 1) | 3.16.ХХ 1) | не ниже 2.0 2) не ниже 3.0 3) | не ниже 1.01 2) не ниже 3.0 3) |
| Цифровой идентификатор ПО | DA8C | 4F51 | 4E37 | 506С | - | - |
| Алгоритм вычисления циф рового идентификатора ПО | Сяа6 | СЯ^6 | Сяа6 | Сяа6 | - | - |
| 1) Последние две цифры (ХХ, от 0 до 9) - идентификационный номер метрологически незначимой части программного обеспечения; 2) Для ПВ3.07 и ПВ3.12; 3) Для ПВ3.15.ХХ и ПВ3.16.ХХ | ||||||
В целях обнаружения факта изменения конфигурации расходомера предусмотрено формирование архива событий, связанных с выполнением градуировки, изменением настроек, сбросом архива, установкой часов.
Уровень защиты программного обеспечения расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и основные технические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ приведены в таблицах 2, 3, 4.
| Классы | A | B | C | A ,B, C | A, B, C | |||||||||
| Направление потока | Прямое | Обратное | ||||||||||||
| Номинальный диаметр | Q1 | Q2 | Q2t | Q1 | Q2 | Q2t | Q1 | Q2 | Q2t | Q1 | Q2 | Q2t | Q3 | Q4 |
| DN 15 | 0,008 | 0,02 | 0,03 | 0,005 | 0,012 | 0,03 | 0,005 | 0,007 | 0,03 | 0,01 | 0,02 | 0,03 | 3 | 3,75 |
| 0,016 | 0,04 | 0,06 | 0,010 | 0,024 | 0,06 | 0,010 | 0,013 | 0,06 | 0,02 | 0,04 | 0,06 | 6 | 7,5 | |
| DN 20 | 0,016 | 0,04 | 0,06 | 0,010 | 0,024 | 0,06 | 0,010 | 0,013 | 0,06 | 0,02 | 0,04 | 0,06 | 6 | 7,5 |
| 0,032 | 0,08 | 0,12 | 0,019 | 0,048 | 0,12 | 0,019 | 0,027 | 0,12 | 0,05 | 0,08 | 0,12 | 12 | 15 | |
| DN 25 | 0,024 | 0,06 | 0,09 | 0,014 | 0,036 | 0,09 | 0,014 | 0,020 | 0,09 | 0,04 | 0,06 | 0,09 | 9 | 11,25 |
| 0,048 | 0,12 | 0,18 | 0,029 | 0,072 | 0,18 | 0,029 | 0,040 | 0,18 | 0,07 | 0,12 | 0,18 | 18 | 22,5 | |
| DN 32 | 0,040 | 0,10 | 0,15 | 0,024 | 0,060 | 0,15 | 0,024 | 0,033 | 0,15 | 0,06 | 0,10 | 0,15 | 15 | 18,75 |
| 0,080 | 0,20 | 0,30 | 0,048 | 0,12 | 0,30 | 0,048 | 0,067 | 0,30 | 0,12 | 0,20 | 0,3 | 30 | 37,5 | |
| DN 40 | 0,059 | 0,15 | 0,22 | 0,035 | 0,09 | 0,22 | 0,035 | 0,049 | 0,22 | 0,09 | 0,15 | 0,22 | 22 | 27,5 |
| 0,12 | 0,30 | 0,45 | 0,072 | 0,18 | 0,45 | 0,072 | 0,10 | 0,45 | 0,18 | 0,30 | 0,45 | 45 | 56,25 | |
| DN 50 | 0,10 | 0,24 | 0,36 | 0,058 | 0,14 | 0,36 | 0,058 | 0,08 | 0,36 | 0,14 | 0,24 | 0,36 | 36 | 45 |
| 0,19 | 0,48 | 0,72 | 0,12 | 0,29 | 0,72 | 0,12 | 0,16 | 0,72 | 0,29 | 0,48 | 0,72 | 72 | 90 | |
| DN 65 | 0,16 | 0,40 | 0,60 | 0,10 | 0,24 | 0,60 | 0,10 | 0,13 | 0,60 | 0,24 | 0,40 | 0,6 | 60 | 75 |
| 0,32 | 0,80 | 1,20 | 0,19 | 0,48 | 1,2 | 0,19 | 0,27 | 1,2 | 0,48 | 0,80 | 1,2 | 120 | 150 | |
| DN 80 | 0,24 | 0,60 | 0,90 | 0,14 | 0,36 | 0,9 | 0,14 | 0,20 | 0,9 | 0,36 | 0,60 | 0,9 | 90 | 112,5 |
| 0,48 | 1,2 | 1,8 | 0,29 | 0,72 | 1,8 | 0,29 | 0,40 | 1,8 | 0,72 | 1,2 | 1,8 | 180 | 225 | |
| DN 100 | 0,37 | 0,9 | 1,4 | 0,22 | 0,56 | 1,4 | 0,22 | 0,31 | 1,4 | 0,56 | 0,9 | 1,4 | 140 | 175 |
| 0,75 | 1,9 | 2,8 | 0,45 | 1,1 | 2,8 | 0,45 | 0,62 | 2,8 | 1,1 | 1,9 | 2,8 | 280 | 350 | |
| DN 150 | 0,84 | 2,1 | 3,2 | 0,50 | 1,3 | 3,2 | 0,50 | 0,70 | 3,2 | 1,3 | 2,1 | 3,2 | 315 | 393,75 |
| 1,7 | 4,2 | 6,3 | 1,0 | 2,5 | 6,3 | 1,0 | 1,4 | 6,3 | 2,5 | 4,2 | 6,3 | 630 | 787,5 | |
| DN 200 | 1,7 | 4,2 | 6,3 | 1,0 | 2,5 | 6,3 | 1,0 | 1,4 | 6,3 | 2,5 | 4,2 | 6,3 | 630 | 787,5 |
| 2,7 | 6,7 | 10,0 | 1,6 | 4,0 | 10,0 | 1,6 | 2,2 | 10,0 | 4,0 | 6,7 | 10 | 1000 | 1250 | |
| DN 300 | 2,7 | 6,7 | 10,0 | 1,6 | 4,0 | 10,0 | 1,6 | 2,2 | 10,0 | 4,0 | 6,7 | 10 | 1000 | 1250 |
| 4,3 | 10,7 | 16,0 | 2,6 | 6,4 | 16,0 | 2,6 | 3,6 | 16,0 | 6,4 | 10,7 | 16 | 1600 | 2000 | |
| DN 400 | 3,2 | 8,0 | 12,0 | 1,9 | 4,8 | 12,0 | 1,9 | 2,7 | 12,0 | 4,8 | 8,0 | 12 | 1200 | 1500 |
| 10,7 | 26,7 | 40,0 | 6,4 | 16,0 | 40,0 | 6,4 | 8,9 | 40,0 | 16,0 | 26,7 | 40 | 4000 | 5000 | |
Примечание: Q1 - минимальный расход; Q2 (Q2t) - переходный расход; Q3 - номинальный расход; Q4 - наибольший (перегрузочный) расход (Q4=1,25xQ3).
Таблица 3 - Метрологические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ с классами 1, 2
| Классы | 1 | 2 | 1, 2 | |||||||||||
| К | 11 | К | 12 | К | 14 | К24 | К26 | К210 | ||||||
| Номинальный диаметр | Q1 | Q2 | Q1 | Q2 | Q1 | Q2 | Q1 | Q2 | Q1 | Q2 | Q1 | Q2 | Q3 | Q4 |
| DN 15 | 0,025 | 0,04 | 0,016 | 0,025 | 0,010 | 0,016 | 0,010 | 0,016 | 0,006 | 0,01 | 0,004 | 0,006 | 4 | 5 |
| 0,04 | 0,063 | 0,025 | 0,04 | 0,016 | 0,025 | 0,016 | 0,025 | 0,01 | 0,016 | 0,006 | 0,01 | 6,3 | 7,9 | |
| DN 20 | 0,04 | 0,063 | 0,025 | 0,04 | 0,016 | 0,025 | 0,016 | 0,025 | 0,01 | 0,016 | 0,006 | 0,01 | 6,3 | 7,9 |
| 0,063 | 0,1 | 0,04 | 0,063 | 0,025 | 0,04 | 0,025 | 0,04 | 0,016 | 0,025 | 0,01 | 0,016 | 10 | 12,5 | |
| DN 25 | 0,063 | 0,1 | 0,04 | 0,063 | 0,025 | 0,04 | 0,025 | 0,04 | 0,016 | 0,025 | 0,01 | 0,016 | 10 | 12,5 |
| 0,1 | 0,16 | 0,063 | 0,1 | 0,04 | 0,063 | 0,040 | 0,063 | 0,025 | 0,04 | 0,016 | 0,025 | 16 | 20 | |
| DN 32 | 0,1 | 0,16 | 0,063 | 0,1 | 0,04 | 0,063 | 0,040 | 0,063 | 0,025 | 0,04 | 0,016 | 0,025 | 16 | 20 |
| 0,16 | 0,25 | 0,1 | 0,16 | 0,063 | 0,1 | 0,063 | 0,1 | 0,04 | 0,063 | 0,025 | 0,04 | 25 | 31 | |
| DN 40 | 0,16 | 0,25 | 0,1 | 0,16 | 0,063 | 0,1 | 0,063 | 0,1 | 0,04 | 0,063 | 0,025 | 0,04 | 25 | 31 |
| 0,25 | 0,4 | 0,16 | 0,25 | 0,1 | 0,16 | 0,1 | 0,16 | 0,063 | 0,1 | 0,04 | 0,063 | 40 | 50 | |
| DN 50 | 0,25 | 0,4 | 0,16 | 0,25 | 0,1 | 0,16 | 0,1 | 0,16 | 0,063 | 0,1 | 0,04 | 0,063 | 40 | 50 |
| 0,4 | 0,63 | 0,25 | 0,4 | 0,16 | 0,25 | 0,16 | 0,25 | 0,1 | 0,16 | 0,063 | 0,1 | 63 | 78,8 | |
| DN 65 | 0,4 | 0,63 | 0,25 | 0,4 | 0,16 | 0,25 | 0,16 | 0,25 | 0,1 | 0,16 | 0,063 | 0,1 | 63 | 78,8 |
| 0,63 | 1 | 0,4 | 0,63 | 0,25 | 0,40 | 0,25 | 0,40 | 0,16 | 0,25 | 0,1 | 0,16 | 100 | 125 | |
| DN 80 | 0,63 | 1 | 0,4 | 0,63 | 0,25 | 0,40 | 0,25 | 0,40 | 0,16 | 0,25 | 0,1 | 0,16 | 100 | 125 |
| 1 | 1,6 | 0,63 | 1 | 0,4 | 0,63 | 0,40 | 0,63 | 0,25 | 0,4 | 0,16 | 0,25 | 160 | 200 | |
| DN 100 | 1 | 1,6 | 0,63 | 1 | 0,4 | 0,63 | 0,40 | 0,63 | 0,25 | 0,4 | 0,16 | 0,25 | 160 | 200 |
| 1,6 | 2,5 | 1 | 1,6 | 0,63 | 1 | 0,63 | 1 | 0,4 | 0,63 | 0,25 | 0,4 | 250 | 312 | |
| DN 150 | 2,5 | 4 | 1,6 | 2,5 | 1 | 1,6 | 1 | 1,6 | 0,63 | 1 | 0,40 | 0,63 | 400 | 500 |
| 4 | 6,3 | 2,5 | 4 | 1,6 | 2,5 | 1,6 | 2,5 | 1 | 1,6 | 0,63 | 1 | 630 | 788 | |
| DN 200 | 4 | 6,3 | 2,5 | 4 | 1,6 | 2,5 | 1,6 | 2,5 | 1 | 1,6 | 0,63 | 1 | 630 | 788 |
| 6,3 | 10 | 4 | 6,3 | 2,5 | 4 | 2,5 | 4 | 1,6 | 2,5 | 1 | 1,6 | 1000 | 1250 | |
| DN 300 | 6,3 | 10 | 4 | 6,3 | 2,5 | 4 | 2,5 | 4 | 1,6 | 2,5 | 1 | 1,6 | 1000 | 1250 |
| 10 | 16 | 6,3 | 10 | 4 | 6,3 | 4 | 6,3 | 2,5 | 4 | 1,6 | 2,5 | 1600 | 2000 | |
| DN 400 | 7,5 | 12 | 4,8 | 7,5 | 3 | 4,8 | 3 | 4,8 | 1,9 | 3 | 1,2 | 1,9 | 1200 | 1500 |
| 25 | 40 | 16 | 25 | 10 | 16 | 10 | 16,0 | 6,3 | 10 | 4 | 6,3 | 4000 | 5000 | |
Примечание: Q1 - минимальный расход; Q2 - переходный расход; Q3 - номинальный расход; Q4 - наибольший (перегрузочный) расход (Q4=1,25xQ3).
| Наименование характеристики расходомеров | Значение | ||
| Пределы допускаемой относительной погрешности при измерении | Для классов | ||
| объемного расхода и объема, % | А, В, С | 1 | 2 |
| в диапазоне от Q1 до Q2 | ±5 | ±3 | ±5 |
| в диапазоне от Q2 до Q2t | ±2 | - | - |
| в диапазоне от Q2 до Q4 | - | ±1 | ±2 |
| в диапазоне от Q2t до Q4 | ±1 | - | - |
| Параметры измеряемой среды | |||
| - Минимальная допускаемая температура измеряемой среды, °С | 0,1 | ||
| - Максимальная допускаемая температура измеряемой среды для | |||
| температурных классов, °С | |||
| Т30 | 30 | ||
| Т50 | 50 | ||
| Т70 | 70 | ||
| Т90 | 90 | ||
| Т130 | 130 | ||
| Т150 | 150 | ||
| Т180 | 180 | ||
| - удельная электропроводность измеряемой среды, См/м, не менее | 10-3 | ||
| - максимально допускаемое давление измеряемой среды, МПа, не | 1,6; 2,5; 4,0 | ||
| более | |||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от | -10 до +50 | |
| - относительная влажность воздуха при температуре не более 35 | |||
| °С, %, не более | 95 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
| Параметры электрического питания: | |||
| напряжение постоянного тока для исполнений, В: | |||
| - исполнение РС, исполнение К | от 12 до 13,2 | ||
| - исполнение М | от 3,6 до 13,2 | ||
| Потребляемая мощность для исполнений, В-А, не более | |||
| - исполнение РС, исполнение К | 3 | ||
| - исполнение М | 0,005 | ||
| Номинальная емкость заменяемой батареи для исполнения СВ, А-ч | 19 | ||
| Габаритные размеры, мм, не более | |||
| - высота | 672 | ||
| - ширина | 610 | ||
| - длина | 600 | ||
| Масса, кг, не более | 165 | ||
| Условия транспортирования: | |||
| - температура окружающего воздуха, °С | от | -25 до +55 | |
| - относительная влажность воздуха при температуре не более 35 °С, | |||
| %, не более | 95 | ||
| Средний срок службы, лет | 12 | ||
| Среднее время наработки на отказ, ч | 100000 | ||
Защищенность от доступа к опасным частям, попадания внешних твердых предметов и воды соответствует требованиям ГОСТ 14254-96 для степеней защиты IP66, IP67, IP68 в зависимости от конструктивного исполнения.
наносится на лицевую панель расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ методом шелкографии и на середину титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик электромагнитный ПИТЕРФЛОУ | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Комплект монтажный | - | 1 комп. |
| Руководство по эксплуатации | ТРОН.407112.011 РЭ | 1экз. |
| Паспорт | ТРОН.407112.011 ПС | 1 экз. |
| Методика поверки | МП 470-1-2016 | 1 экз. |
| Инструкция по монтажу | ТРОН.407112.011 ИМ | 1 экз. |
осуществляется по документу МП 0470-1-2016 «Инструкция. ГСИ. Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ. Методика поверки», утвержденному ФГУП «ВНИИР» 06.06.2016 г.
Основные средства поверки:
рабочий эталон 2-го разряда по ГОСТ 8.374-2013 или ГОСТ 8.142-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ, а также на специальные мастики.
приведены в эксплуатационном документе.
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.142-2013 ГСИ Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4213-011-65987520-2015 Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ
