| Номер в госреестре | 55358-13 |
| Наименование СИ | Счетчики газа диафрагменные |
| Обозначение типа СИ | СГМН-1 |
| Изготовитель | ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 28.10.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Счетчики газа диафрагменные СГМН-1 (далее - счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.
По номинальному расходу счетчики соответствуют типоразмерам G4, G6.
В конструкции счетчиков температурный компенсатор отсутствует.
По стойкости к термическому воздействию окружающей среды счетчики относятся к II классу (алюминиевый корпус).
В обозначении счетчика должны присутствовать параметры, расположенные в заданной последовательности: наличие устройства импульсного выхода, расстояние между осями штуцеров, направление потока газа, типоразмер счетчика.
Структура полного обозначения счетчиков в зависимости от исполнения:
СГМН-1 х-х-х^х
"1----------------Наличие устройства импульсного выхода:
И - с устройством импульсного выхода;
--------------Расстояние между осями штуцеров:
1 - расстояние 250 мм;
2 - расстояние 200 мм;
-----------Направление потока газа:
1 - левое;
2 - правое;
-----Номинальный расход:
4 или 6.
Направление потока газа обозначено стрелкой на крышке счетчика.
Перечень вариантов исполнения счетчиков приведен в таблице 1.
Пример записи счетчиков при заказе и в другой документации:
Счетчик газа диафрагменный СГМН-1, с устройством импульсного выхода, с расстоянием между осями штуцеров - 200 мм, направлением потока газа-левым, типоразмером
- G6, с диапазоном рабочих температур от минус 40 до плюс 60 °С.
Счетчик газа диафрагменный СГМН-1 И-2-1^6 (от минус 40 до плюс 60) °С ТУ BY 100185185.232-2013.
Таблица 1
| Условное обозначение варианта исполнения | Обозначение основного конструкторского документа | Габаритные размеры, мм | Расстояние между осями штуцеров, мм | Масса, кг | Вариант подключения | Направление потока газа |
| CTMH-1-1-1-G6 | 1009.00.00.000; -12*; -30**, -40*** | 310х165х225 | 250 | 3,8 | 1 | Левое |
| СГМН-1-1-2^6 | - 02; -32**,-42*** | 2 | Правое | |||
| СГМН-1-2-1^6 | - 04; -08*;-34**,-44*** | 265х165х245 | 200 | 3,3 | 1 | Левое |
| СГМН-1-2-2^6 | - 06; -10*;-36**,-46*** | 2 | Правое | |||
| СГМН-1И-1-1^6 | - 20 | 310х165х225 | 250 | 3,8 | 1 | Левое |
| СГМН-1И-2-1-G6 | - 21 | 265х165х245 | 200 | 3,3 | 1 | Левое |
| СГМН-1 И-2-2^6 | - 22 | 2 | Правое | |||
| СГМН-1-1-1-G4 | - 01; -13*, -31**, -41*** | 310х165х225 | 250 | 3,8 | 1 | Левое |
| СГМН-1-1-2-G4 | - 03; -33**,-43*** | 2 | Правое | |||
| СГМН-1-2-1-G4 | - 05; -09*;-35**,-45*** | 265х165х245 | 200 | 3,3 | 1 | Левое |
| СГМН-1-2-2-G4 | - 07; -11*;-37**,-47*** | 2 | Правое | |||
| СГМН-1И-1-1^4 | - 23 | 310х165х225 | 250 | 3,8 | 1 | Левое |
| СГМН-1 И-2-1-G4 | - 24 | 265х165х245 | 200 | 3,3 | 1 | Левое |
| СГМН-1 И-2-2-G4 | - 25 | 2 | Правое | |||
| Примечание - Условное обозначение варианта исполнения счетчика газа диафрагменного СГМН-1: буква И - вариант исполнения по наличию устройства импульсного выхода; вторая цифра - вариант исполнения по расстоянию между осями штуцеров; третья цифра - вариант исполнения по направлению потока газа; * вариант исполнения счетчиков без присоединительных элементов (переходник (2 шт.), гайка (2 шт.), прокладка (2 шт.)) ** вариант исполнения счетчиков с температурой эксплуатации от минус 40 С до плюс 60 С *** Вариант исполнения счетчиков с комплектацией фильтром. | ||||||
Лист № 2 Всего листов 8

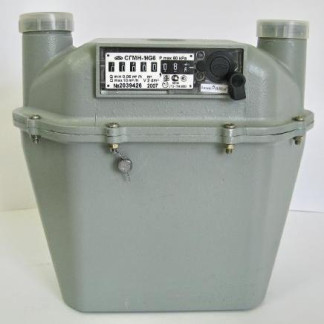

На фото 1 приведен общий вид счетчика газа диафрагменного исполнение СГМН-1.
Фото 1. Общий вид счетчика газа диафрагменный исполнение СГМН-1
На фото 2 приведен общий вид счетчика газа диафрагменного исполнение СГМН-1 И.
На рисунке 1 приведена схема пломбировки и обозначение мест для нанесения пломб и наклеек
для защиты от несанкционированного доступа
Таблица 2
| Характеристики | Типоразмер | |||
| G4 | G6 | |||
| СГМН-1-1-1^4 СГМН-1-1-2^4 СГМН-1И-1-1^4 | СГМН-1-2-1^4 СГМН-1-2-2^4 СГМН-1И-2-1^4 СГМН-1И-2-2^4 | СГМН-1-1-1^6 СГМН-1-1-2^6 СГМН-1И-1-1^6 | СГМН-1-2-1-05 СГМН-1-2-2-05 СГМН-1И-2-1^6 СГМН-1И-2-2^6 | |
| 1 Номинальный расход (Q^), м /ч | 4 | 6 | ||
| 2 Минимальный расход ^мин), м3 /ч, не менее | 0,04 | 0,06 | ||
| 3 Максимальный расход ^макс), м3 /ч, не более | 6 | 10 | ||
| 4 Допускаемая потеря давления на счетчике при номинальном расходе (АРд ном), Па, не более | 80 | 125 | ||
| 5 Допускаемая потеря давления на счетчике при максимальном расходе (АР0 макс ), Па, не более | 200 | 250 | ||
| 6 Габаритные размеры (длина х ширина х высота), мм, не более | 310х165х 225 | 265 х 165 х 245 | 310 х 165 х 225 | 265 х 165 х 245 |
| 7 Расстояние между осями штуцеров, мм | 250 ± 0,5 | 200 ± 0,5 | 250 ± 0,5 | 200 ± 0,5 |
| 8 Масса, кг, не более | 3,8 | 3,3 | 3,8 | 3,3 |
| 9 Резьба на присоединительных штуцерах, трубная по ГОСТ 6357 | G1 1/4 | |||
Пределы допускаемой основной относительной погрешности счетчика при нормальных условиях, при выпуске из производства и после ремонта:
± 3 % в диапазоне расходов от QM до 0,1 Q ном включительно;
± 1,5 % в диапазоне расходов свыше 0,1 Q^ до Qm^ включительно.
Пределы допускаемой основной относительной погрешности в процессе эксплуатации:
± 5 % в диапазоне расходов от QM до 0,1 Q ном включительно;
± 3 % в диапазоне расходов свыше 0,1 Q^ до Qm^ включительно.
Дополнительная относительная погрешность счетчиков, вызванная отклонением температуры измеряемого газа от нормальной (20 ± 3) °С, по сравнению с основной относительной погрешностью не должна превышать ± 0,45 % при изменении температуры на 1 °С.
Порог чувствительности счетчиков не более 0,002 Q^.
Циклический объем счетчиков - 2 дм / об.
Счетчики рассчитаны на эксплуатацию в климатических условиях, соответствующих группе исполнения С4 по ГОСТ Р 52931-2008 для работы при температуре:
- от минус 40 °С до плюс 50 °С;
- от минус 40 °С до плюс 60 °С.
Один импульс устройства импульсного выхода соответствует объему 0,01м прошедшего через счетчик газа.
Электрические характеристики цепи устройства импульсного выхода:
- напряжение Umax £ 12 В,
- сила тока Imax £ 10 мА.
Счетчик прочный и герметичный при воздействии внутреннего избыточного давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.
Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н м и крутящего момента 340 Нм.
Знак утверждения типа наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.
Комплект поставки счетчика приведен в таблице 3.
Таблица 3
| Наименование | Количество на исполнение, шт. | |
| СГМН-1-1-1 СГМН-1-1-2 СГМН-1-2-1 СГМН-1-2-2 | СГМН-1И-1-1 СГМН-1И-2-1 СГМН-1И-2-2 | |
| Счетчик газа диафрагменный | 1 | 1 |
| Крышка | 2 | 2 |
| Переходник (Сталь ГОСТ 380 или ГОСТ 1050) * | 2 | 2 |
| Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215) * | 2 | 2 |
| Прокладка (Резина МБС ГОСТ 7338) * | 2 | 2 |
| Коробка (Упаковка) | 1 | 1 |
| Паспорт | 1 | 1 |
| Штекер | -- | 1 |
| Заглушка | -- | 1 |
| Фильтр * | 1 | 1 |
| Методика поверки МРБ МП 1778-2008 | -- | 1 |
| *Входит в комплект счетчиков по требованию заказчика | ||
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки», при наличии импульсного выхода поверка счетчиков проводится по МРБ МП 1778-2008 «Счетчики газа СГМН-1, СГД-1, СГД-3Т. Методика поверки», утвержденной БелГИМ в марте 2008 г.
Основное поверочное оборудование приведено в таблице 4.
Таблица 4
| Наименование средства измерения | Используемые технические характеристики средств измерений | Класс точности, погрешность измерения |
| 1 Поверочный комплекс счетчика газа | Измерение расхода воздуха от 0,002 Оном до Омакс | от Омин до 0,10ном - ±1 %, св. 0,10ном до Омакс - ±0,5 % |
| 2 Стенд для проверки прочности и герметичности | Создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление) | |
| 3 Манометры типа МО | Измерение избыточного давления до 0,1 МПа | Класс точности 0,15; 0,25 |
| 4 Барометр | Измерение барометрического давления до 106,4 кПа | Не более 133,32 Па |
| 5 Термометры лабораторные | Измерение температуры от 0 до 600С | Цена деления 0,1 0С |
| 6 Микроманометры жидкостные | Измерение потери давления от 0 до 300 Па | Класс точности 1,0 |
| 7 Психрометр | Измерение относительной влажности от 10 до 100 % | Цена деления 0,5 % |
| 8 Мановакууметры жидкостные | Измерение потери давления до 2400 Па | Диапазон измерения от 0 до 2400 Па Класс точности - 1,0 |
| 9 Секундомер-таймер | Измерение времени, числа импульсов | Предел допускаемого значения погрешности измерения интервалов времени при (20 ± 5)0С ± (15 х 10 -6 х Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с |
изложены в технических условиях.
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным СГМН-1:
- ТУ РБ 100185185.232-2013 «Счетчики газа диафрагменные СГМН-1. Технические условия».
- ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
Осуществление торговли и товарообменных операций.
