| Номер в госреестре | 3485-15 |
| Наименование СИ | Манометры, вакуумметры, мановакуумметры показывающие судовые |
| Изготовитель | Открытое акционерное общество «Манотомь» (ОАО «Манотомь»), г. Томск |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры, мановакуумметры показывающие судовые (далее приборы) предназначены для измерения избыточного и вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара, температура которых в месте отбора давления не должна быть более 60 °С, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды.
По требованию заказчика приборы могут изготавливаться для измерения давления хладонов 12, 13, 22, 134а, 142, 404а, 502 и кислорода.
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.
Приборы изготавливаются в круглом корпусе диаметром 100 мм с задним расположением фланца для крепления и без него. Расположение штуцера — радиальное. Приборы выпускаются следующих модификаций:
- МТПСд-100-йМ2 — для измерения избыточного давления;
- ВТПСд-100-ОМ2 — для измерения вакуумметрического давления;

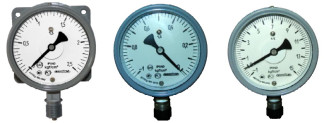

- МВТПСд-100-йМ2 — для измерения избыточного и вакуумметрического давления. Фотографии общего вида приборов приведены на рисунке 1
Диапазон показаний:
МТПСд- 100-ОМ2 от (0...100) кПа до(0...60) МПа
(от (0...1) кгс/см2 до (0...600) кгс/см2) ВТПСд-Ш-ОМ2 (-100...0) кПа
(-1...0) кгс/см2)
МВТПСд- 100-ОМ2 от (-100...0...60) кПа до (-0,1...0...2,4) МПа
(от (-1...0...0,6) кгс/см2 до (-1...0...24) кгс/см2)
По запросу потребителя приборы могут изготавливаться в других единицах измерений, допускаемых к применению в РФ.
Лист № 2 Всего листов 3
Пределы допускаемой основной погрешности измерений, выраженные в процентах диапазона показаний, ±1; ±1,5.
Диапазон рабочих температур, °С от минус 60 до плюс 65
Изменение показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле
A=±Kt-At
где Kt - температурный коэффициент, не более 0,06 %/°С,
At — абсолютное значение разности температур.
Диапазон измерений избыточного давления — от 0 до 75 % диапазона показаний. Диапазон измерений вакуумметрического давления равен диапазону показаний. Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности показаний.
Класс точности приборов 1; 1,5
Средняя наработка на отказ, ч, не менее 100 000
Полный средний срок службы, лет, не менее 10
Габаритные размеры, мм, не более 101*60x145,5; 108*60x149
Масса, кг, не более 0,75
Знак утверждения типа наносится на циферблат офсетной печатью, на эксплутационную документацию — типографским способом.
В комплект поставки приборов входят:
- прибор
- паспорт
- паспорт
- паспорт
- руководство по эксплуатации
1 шт.
1 экз. (для внутреннего рынка)
2 экз. (экспорт)
1 экз (для объектов использования атомной энергии)
1 экз.
Поверка осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
В перечень основного поверочного оборудования входят:
- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600 класс точности 0,05.
Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации 5Ш0.283.362 РЭ «Манометры, вакуумметры, мановакуумметры показывающие судовые»
Норматиные и технические документы, устанавливающие требования к приборам
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Технические условия ТУ 25-02.1946-76 «Манометры, вакуумметры, мановакуумметры показывающие судовые».
Всего листов 3
| Зарегистрировано поверок | 52094 |
| Поверителей | 223 |
| Актуальность данных | 24.07.2025 |
