| Номер в госреестре | 1198-14 |
| Наименование СИ | Термометры стеклянные |
| Обозначение типа СИ | ТС-7-М1 |
| Изготовитель | ПАО "Стеклоприбор", Украина, г.Червонозаводское |
| Год регистрации | 2014 |
| Срок свидетельства | 20.10.2019 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термометры стеклянные ТС-7-М1 (далее по тексту - термометры) предназначены для измерения температуры жидких, сыпучих и газообразных сред.
Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Термометры, кроме исполнения 9, выполнены в виде стеклянной оболочки овальной формы с зауженной нижней частью и резервуаром, наполненным термометрической жидкостью, к которому присоединена капиллярная трубка.
Термометры выполнены из стекла марки 360 по ГОСТ 1224-71 или другого стекла, которое по своим физико-химическим свойствам не хуже указанного. Корпус термометра исп.9 изготовлен из полистирола по ГОСТ 28250-89.
Внутрь стеклянной оболочки вложена бумажная шкала для отсчета показаний. Шкала термометров исп.9 нанесена на корпус.
В качестве термометрической жидкости используется метилкарбитол или толуол. Термометрическая жидкость имеет красный цвет различных оттенков.
Термометры выпускаются в 9-ти исполнениях, отличающихся по техническим характеристикам и по функциональному назначению. Функциональное назначение термометров в зависимости от исполнения приведено в таблице 1.
Таблица 1
| Обозначение исполнений | Функциональное назначение |
| 1 2 | В складских помещениях и зернохранилищах |
| 3 | В сельском хозяйстве |
| 4 5 | В промышленных технических установках при переработке мясомолочной продукции |
| 6 | В холодильных установках и холодильниках при хранении различной продукции |
| 7 (вариант 1) 7 (вариант 2) | В холодильных камерах и рефрижераторах |
| 8 | В промышленных технических установках при переработке различной продукции |
| 9 | В холодильных установках и холодильниках при хранении различной продукции |
Термометры исполнений 1 и 7 (вариант 2) изготовляются на основании, а исполнения 3, 6 - в защитной оправе. Материал оснований и оправ - полиэтилен.

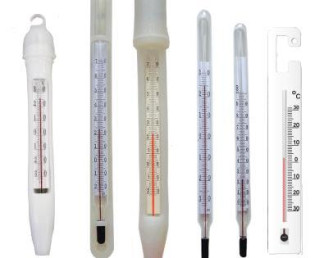

Рис.1 Термометры стеклянные ТС-7-М1
Фотография общего вида термометров представлена на рисунке 1.
Диапазоны измеряемых температур, габаритные размеры, масса термометров приведены в таблице 2:
Таблица 2
| Обозначение исполнений | Диапазон измеряемых температур, °С | Г абаритные размеры, мм, не более | Масса, кг, не менее |
| 1 | от минус 20 до плюс 70 | 206x26x16 | 0,017 |
| 2 | от минус 20 до плюс 70 | 175x11,4x8,2 | 0,011 |
| 3 | от минус 20 до плюс 70 | 026x230 | 0,050 |
| 4 | от 0 до плюс 100 | 175x11,4x8,2 | 0,011 |
| 5 | от минус 30 до плюс 30 | 175x11,4x8,2 | 0,011 |
| 6 | от минус 30 до плюс 30 | 021x151 | 0,015 |
| 7 (вариант 1) | от минус 35 до плюс 50 | 175x11,4x8,2 | 0,010 |
| 7 (вариант 2) | 195x16x13,5 | 0,014 | |
| 8 | от минус 55 до плюс 55 | 016x255 | 0,015 |
| 9 | от минус 30 до плюс 30 | 148x22x7,5 | 0,010 |
Цена деления шкалы, °С:...........................................................................1
Пределы допускаемой абсолютной погрешности термометра в зависимости от интервала измерений внутри диапазона измеряемых температур, °С:
- от минус 55 до минус 38 °С: ...................................................................± 2
- св. минус 38 до 0 °С: ................................................................................± 1,5
- св. 0 до плюс 100 °С: ....................................................................................± 1
Знак утверждения типа наносится на шкалу термометра или на титульный лист паспорта типографским способом.
В комплект поставки входят:
- термометр стеклянный ТС-7-М1 - 1 шт.;
- паспорт - 1 экз.
термометров проводится в соответствии с ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
Основные средства поверки:
- термометры стеклянные лабораторные типа ТЛ-4, эталоны 3-го разряда.
Сведения о методиках (методах) измерений приведены в паспорте на термометры
Нормативные и технические документы, устанавливающие требования к термометрам стеклянным ТС-7-М1
ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний».
ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки». ТУ 25-2022.0002-87 «Термометры стеклянные ТС-7-М1. Технические условия».
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Всего листов 4
