| Номер в госреестре | 80824-20 |
| Наименование СИ | Напоромеры, тягомеры, тягонапоромеры, дифманометры-напоромеры, дифманометры-тягомеры, дифманометры-тягонапоромеры мембранные показывающие |
| Обозначение типа СИ | НМ, ТМ, ТНМ, ДНМ, ДТМ, ДТНМ |
| Изготовитель | Общество с ограниченной ответственностью "Научно производственный центр Манометр" (ООО НПЦ "Манометр"), Республика Мордовия, г. Саранск |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Напоромеры НМ, тягомеры ТМ, тягонапоромеры ТНМ, дифманометры-напоромеры ДНМ, дифманометры -тягомеры ДТМ, дифманометры-тягонапоромеры ДТНМ мембранные показывающие (далее по тексту - средства измерений) предназначены для измерений избыточного давления и разности давлений жидкости и газа, а также давления-разрежения газа.
Принцип действия средств измерений основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Чувствительным элементом средств измерений является мембрана или мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. При изменении давления происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата средства измерений.
Средства измерений конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом и штуцера для присоединения к месту отбора давления. Штуцер от бора давления у средств измерений может находиться как в нижней части (радиальное исполнение), так и с тыльной стороны средств измерений (осевое исполнение). Внутри корпуса находится чувствительный элемент.
Напоромеры НМ, тягомеры ТМ, тягонапоромеры ТНМ, дифманометры-напоромеры ДНМ, дифманометры -тягомеры ДТМ, дифманометры-тягонапоромеры ДТНМ мембранные показывающие отличаются видом измеряемого давления, диапазоном измерений, массой габаритными размерами. Дифманометры-напоромеры ДНМ могут использоваться для измерений перепада, уровня жидких сред и сниженных газов в закрытых резервуарах.
Условное обозначение средства измерений при маркировке на средстве измерений и в эксплуатационных документах:
ХХХХХ - Х - Х - Х I I I |
1 2 3 4
1 - сокращенное обозначение средства измерений (ТМ - тягомер, НМ - напоромер, ТНМ - тягонапоромер, ДТМ - дифманометр-тягомер, ДНМ - дифманометры-напоромеры, ДТМН - дифманометр-тягонапоромер мембранный)
2 - диаметр корпуса (дифманометры-напоромеры ДНМ для измерений перепада и уровня дополнительно маркируются обозначением «У»)
3 - климатическое исполнение
4 - стойкость к коррозии (коррозионностойкие средства измерений дополнительно маркируются обозначением «Кс»)

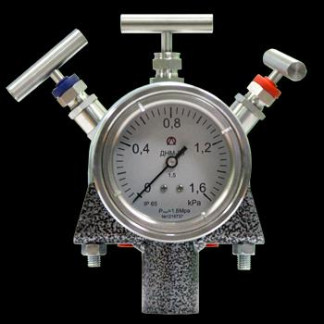

Общий вид средств измерений представлен на рисунках 1-9.
Пломбирование средств измерений не предусмотрено.
Тягонапоромера в корпусе 100мм осевого
Дифманометра - тягомера в корпусе 100мм
отсутствует
Метрологические и основные технические характеристики
Метрологические и основные технические характеристики средств измерений приведены в таблицах 1-4.
Таблица 1 - Метрологические характеристики средств измерений модификации НМ, ТМ, ТНМ
Наименование характеристики
Значение
ТНМ
НМ
ТМ
от 0 до 0,25; от 0 до 0,4;
от 0 до 0,6 от 0 до 1,6 от 0 до 4,0 от 0 до 10,0 от 0 до 25,0
от 0 до 1,0; от 0 до 2,5; от 0 до 6,0; от 0 до 16,0; от 0 до 40,0;
Диапазон измерений
избыточного давления(2) (5), кПа
от 0 до 60,0; от 0 до 100,0; от 0 до 160,0; от 0 до 200,0; _от 0 до 250,0;_
Диапазон измерений давления-разрежения(2) (5), кПа
от -0,25 до 0; от -0,4 до 0; от -0,6 до 0; от -1,0 до 0; от -1,6 до 0; от -2,5 до 0; от -4,0 до 0; от -6,0 до 0; от -10,0 до 0; от -16,0 до 0; от -25,0 до 0; от -40,0 до 0; от -60,0 до 0; от -100,0 до 0;
от
от -0,125 до 0,125; от -0,2 до 0,2; от -0,3 до 0,3; от -0,5 до 0,5; от -0,8 до 0,8; от -1,25 до 1,25; от -2,0 до 2,0; от -3,0 до 3,0; от -5,0 до 5,0; от -8,0 до 8,0; от -12,5 до 12,5; от -20,0 до 20,0; от -30,0 до 30,0; от -50,0 до 50,0; -80,0 до 80,01; от -100,0 до 100,0(1);
A=±Kt х At
Пределы дополнительной погрешности давления (к отклонением окружающей
допускаемой приведенной измерений ДИ), вызванной температуры среды от
где: At - абсолютное значение разности температур, равное
At= | t2 - t1 |
t1 - температура окружающей среды (23±5 включ.) С° t2 - температура окружающей среды, в диапазонах от -50 до +18 С° и от +28 до +60 С°
нормальных условий, %
Класс точности в соответствии с ГОСТ 2405-882
0,63; 1,0; 1,5; 2,5(3); 4,0; 2,5-1,5-2,54;
рактеристики средств измерений модификации ДНМ
Таблица 2 - Метрологические ха
Наименование характеристики
Значение
ДНМ 80 (80У(3))
ДНМ 160У(3)
ДНМ 90
ДНМ 100
ДНМ 120
ДНМ 160
Диапазон измерений
избыточного давления(1) (4), кПа
от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0; от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от 0 до 40,0 от 0 до 60,0 от 0 до 100,0; от 0 до 160,0; от 0 до 200,0; от 0 до 250,0;
от 0 до 0,25; от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0; от 0 до 10,0 от 0 до 11,2 от 0 до 16,0 от 0 до 22,0 от 0 до 25,0 от 0 до 40,0 от 0 до 60,0 от 0 до 100,0; от 0 до 160,0; от 0 до 200,0; от 0 до 250,0;
от 0 до 0,25; от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0; от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от 0 до 40,0 от 0 до 60,0; от 0 до 100,0; от 0 до 160,0; от 0 до 200,0; от 0 до 250,0;
от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0; от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от 0 до 40,0 от 0 до 60,0 от 0 до 100,0; от 0 до 160,0; от 0 до 200,0; от 0 до 250,0;
от 0 до 6,0; от 0 до 10,0; от 0 до 16,0; от 0 до 25,0; от 0 до 60,0; от 0 до 100,0 от 0 до 150,0 от 0 до 160,0 от 0 до 200,0 от 0 до 250,0;
от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0; от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от 0 до 40,0 от 0 до 60,0 от 0 до 100,0;
0,6; 1,0; 1,5; 2,5(3); 4,0; 2,5-1,5-2,5(2);
0,6; 1,0; 1,5; 2,5(3); 4,0; 2,5-1,5-2,5(2);
2,5(3); 4,0;
Класс точности в соответствии с ГОСТ 2405-88(1)
1,5; 2,5
0,6; 1,0; 1,5; 2,5(3); 4,0; 2,5-1,5-2,5(2);
Предельно допускаемое
рабочее избыточное давление, МПа
0,6; 1,6; 2,5; 3,2
1,6
1,6
1,6
2,5; 3,5
Пределы допускаемой
дополнительной приведенной погрешности измерений
A=±Kt х At
где: At - абсолютное значение разности температур, равное
At=| t2 - t1 |
t1 - температура окружающей среды (23±5 включ.) С° t2 - температура окружающей среды, в диапазонах от -50 до +18 С° и от +28 до +60 С°
давления (к ДИ), вызванной отклонением температуры окружающей среды от
нормальных условий, %_
Примечания
(1) - Конкретное значение указано в паспорте средства измерений.
(2) - ±2,5 (от 0 до 25 % вкл. показаний шкалы); ±1,5 (свыше 25 до 75 % вкл. показаний шкалы); ±2,5 (свыше 75 до 100 % вкл. показаний шкалы)
(3) Предназначены для измерений перепада, уровня жидких сред и сжиженных газов в закрытых резервуарах.
(4) - В соответствии с заказом допускается изготовление средств измерений с другими единицами измерений давления, допущенными к применению в РФ.
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности соответствуют классу точности.
Вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной погрешности._
Таблица 3 - Метрологические характеристики средств измерений модификации ДТМ, ДТНМ
| Наименование | Значение | |||||
| характери стики | ДТМ 80 | ДТМ 100 | ДТМ 120 | ДТНМ 80 | ДТНМ 100 | ДТНМ 120 |
| Диапазон измерений | от -0,4 до 0; | от -0,25 до 0; | от -0,6 до 0; | от -0,2 до 0,2; | от -0,125 до 0,125; | от -0,03 до 0,03; |
| давления -разр ежения( 1) | от -0,6 до 0; | от -0,4 до 0; | от -0,1 до 0; | от -0,3 до 0,3; | от -0,2 до 0,2; | от -0,05 до 0,05; |
| (4), кПа | от -1,0 до 0; | от -0,6 до 0; | от -0,16 до 0; | от -0,5 до 0,5; | от -0,3 до 0,3; | от -0,08 до 0,08; |
| от -1,6 до 0; | от -1,0 до 0; | от -0,25 до 0; | от -0,8 до 0,8; | от -0,5 до 0,5; | от -0,125 до 0,125; | |
| от -2,5 до 0; | от -1,6 до 0; | от -0,4 до 0; | от -1,25 до 1,25; | от -0,8 до 0,8; | от -0,2 до 0,2; | |
| от -4,0 до 0; | от -2,5 до 0; | от -0,6 до 0; | от -2,0 до 2,0; | от -1,25 до 1,25; | от -0,3 до 0,3; | |
| от -6,0 до 0; | от -4,0 до 0; | от -1,0 до 0; | от -3,0 до 3,0; | от -2,0 до 2,0; | от -0,5 до 0,5; | |
| от -10,0 до 0; | от -6,0 до 0; | от -1,6 до 0; | от -5,0 до 5,0; | от -3,0 до 3,0; | от -0,8 до 0,8; | |
| от -16,0 до 0; | от -10,0 до 0; | от -2,5 до 0; | от -8,0 до 8,0; | от -5,0 до 5,0; | от -1,25 до 1,25; | |
| от -25,0 до 0; | от -16,0 до 0; | от -4,0 до 0; | от -12,5 до 12,5; | от -8,0 до 8,0; | от -2,0 до 2,0; | |
| от -40,0 до 0; | от -25,0 до 0; | от -6,0 до 0; | от -20,0 до 20,0; | от -12,5 до 12,5; | от -3,0 до 3,0; | |
| от -100,0 до 0; | от -40,0 до 0; | от -10,0 до 0; | от -30,0 до 30,0; | от -20,0 до 20,0; | от -5,0 до 5,0; | |
| от -60,0 до 0; | от -16,0 до 0; | от -50,0 до 50,0; | от -30,0 до 30,0; | от -8,0 до 8,0; | ||
| от -100,0 до 0; | от -25,0 до 0; | от -80,0 до 80,0; | от -50,0 до 50,0; | от -12,5 до 12,5; | ||
| от -40,0 до 0; | от -100,0 до 100,0; | от -80,0 до 80,0; | от -20,0 до 20,0; | |||
| от -60,0 до 0; | от -100,0 до 100,0; | от -30,0 до 30,0; | ||||
| от -100,0 до 0; | от -50,0 до 50,0; | |||||
| Класс точности в соответствии с ГОСТ 2405-88(1) | 0,6(2); 1,0; 1,5; 2,5(3); 4,0; 2,5-1,5-2,5(3); | 2,5(3); 4,0 | 0,6(2); 1,0; 1,5; 2,5(3); 4,0; 2,5-1,5-2,5(3); | 2,5(3); 4,0 | |
| Предельно допускаемое рабочее избыточное давление, МПа | 0,6; 1,6; 2,5; | 1,6 | 1,6 | 0,6; 1,6; 2,5; | 1,6 |
| Пределы допускаемой дополнительной приведенной погрешности измерений давления (к ДИ), вызванной отклонением температуры окружающей среды от нормальных условий, % | A=±Kt х At где: At - абсолютное значение разности температур, равное At=| t2 - t1 | t1 - температура окружающей среды (23±5 включ.) С° t2 - температура окружающей среды, в диапазонах от -50 до +18 С° и от +28 до +60 С° | ||||
| Примечания (1) - Конкретное значение указано в паспорте средства измерений. (2) - Для средств измерений с диапазоном измерений от -100 до -1,6 кПа и от 1,6 до 250 кПа. (3) - ±2,5 (от 0 до 25 % вкл. показаний шкалы); ±1,5 (свыше 25 до 75 % вкл. показаний шкалы); ±2,5 (свыше 75 до 100 % вкл. показаний шкалы) (4) - В соответствии с заказом допускается изготовление средств измерений с другими единицами измерений давления, допущенными к применению в РФ. Вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной погрешности. | |||||
Лист № 10 Всего листов 11
Таблица 4 - Основные технические характеристики__
| Наименование характеристики | Значение | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность среды, при температуре +35 | О С, % О4 | от -50 до +60 98 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % (без конденсации влаги) | от +18 до +28 98 | |
| Климатическое исполнение по ГОСТ Р 52931-2008 | У3, У2, Т3, УХЛ3.1, | |
| УХЛ1, ОМ | ||
| Степень защиты обеспечивающая оболочками по ГОСТ | 14254-2015 | IP40, IP53, IP54, IP55, |
| IP65 | ||
| Габаритные размеры средств измерений, мм, | не более | |
| (диаметр х глубина х высота) | ||
| НМ-60 (ТМ, ТНМ) радиальное исполнение | 60х43х97 | |
| НМ-100 (ТМ, ТНМ) радиальное исполнение | 100х49х135 | |
| НМ-160 (ТМ, ТНМ) радиальное исполнение | 160х49х197 | |
| ДНМ-100 (ДТМ, ДТНМ) | 100х93х104 | |
| ДНМ-80 (У) (ДТМ, ДТНМ) | 80х155х155 | |
| ДНМ-90 | 90х85х100 | |
| ДНМ-120 (ДТМ, ДТНМ) | 120х55х120 | |
| ДНМ-160 (У) (ДТМ, ДТНМ) | 160х190х160 | |
| Масса, кг, не более | ||
| НМ-60 (ТМ, ТНМ) | 0,2 | |
| НМ-100 (ТМ, ТНМ) | 0,4 | |
| НМ-160 (ТМ, ТНМ) | 0,8 | |
| ДНМ-100 (ДТМ, ДТНМ) | 0,5 | |
| ДНМ-80 (У) (ДТМ, ДТНМ) | 2,6 | |
| ДНМ-90 | 1,5 | |
| ДНМ-120 (ДТМ, ДТНМ) | 0,5 | |
| ДНМ-160 (У) (ДТМ, ДТНМ) | 3,1 | |
| Средняя наработка на отказ, ч, не менее | 66700 | |
| Средний срок службы, лет, не менее | 7 | |
наносится на титульный лист эксплуатационной документации типографским способом
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Средство измерений | НМ-60 (ТМ, ТНМ); НМ-100 (ТМ, ТНМ); НМ-160 (ТМ, ТНМ); ДНМ-100 (ДТМ, ДТНМ); ДНМ-80 (У) (ДТМ, ДТНм); ДНМ-90; ДНМ-120 (ДТМ, ДТНМ); ДНМ-160 (У) (дтм, ДТНМ) | 1 шт. |
| Паспорт | НЦФА.406123.002 ПС | 1 экз. |
| Руководство по эксплуатации | НЦФА.406123.003 РЭ | При поставке средств измерений в один адрес, РЭ прикладывается из расчета 1экз. на 10 средств измерений при партии не менее 10 штук |
осуществляется по документу МИ 2124-90 «Манометры, вакууметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
При поверке дифманометров ДНМ (ДТМ, ДТНМ) давление от эталона подается в «плюсовую камеру», а «минусовую» камеру при этом следует соединить с атмосферой. Основные средства поверки:
- манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП -2500 (Регистрационный № 58794-14)
- микроманометры жидкостные компенсационные с микрометрическим винтом МКВК -250 (Регистрационный № 22995-02)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус средств измерений и (или) в паспорт и (или) на свидетельство о поверке.
представлены в эксплуатационной документации.
Приказ от 29.06.2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ26.51.52.130-016-93388965-2020 Напоромеры НМ, тягомеры ТМ, тягонапоромеры ТНМ, дифманометры-напоромеры ДНМ, дифманометры -тягомеры ДТМ, дифманометры-тягонапоромеры ДТНМ мембранные показывающие. Технические условия
