| Номер в госреестре | 76327-19 |
| Наименование СИ | Преобразователи расхода электромагнитные |
| Обозначение типа СИ | ПРЭМ |
| Изготовитель | Общество с ограниченной ответственностью «ИВТрейд» (ООО «ИВТрейд»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 04.10.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода электромагнитные ПРЭМ (далее - преобразователи) предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей с удельной электропроводностью среды от 10-3 до 10 См/м.
Преобразователи применяются в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя в водяных системах теплопотребления, по ГОСТ Р 51649-2014.
Принцип действия преобразователей основан на явлении индуцирования ЭДС в движущемся в магнитном поле проводнике — измеряемой среде.
Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.
Конструктивно преобразователи состоят из измерительного участка и электронного блока (ЭБ).
Измерительный участок представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, конструктивно выполненный во фланцевом или в бес-фланцевом - типа «сэндвич» исполнениях. Измерительный участок заключен в кожух, защищающий элементы магнитной системы преобразователя.

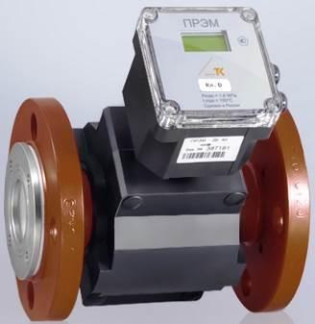

Преобразователи имеют различные конструктивные исполнения (рис. 1), определяющие способы монтажа на трубопроводе.
а) Исполнение «сэндвич б) Исполнение «сэндвич» в) Фланцевое испол-
без защиты футеровки с защитой футеровки нение
Рисунок 1 - Общий вид конструктивных исполнений преобразователей
ЭБ преобразователей выполнен в герметичном корпусе и имеет различные конструктивные исполнения (рис. 2), обеспечивающих представление информации, как на внешние устройства, так и встроенный в ЭБ индикатор.
Сверху электронной платы установлена защитная крышка, обеспечивающая доступ к клеммникам и предотвращающая несанкционированное вмешательство в работу преобразователя.
Для предотвращения несанкционированного вмешательства в работу преобразователя предусмотрены способы защиты, блокирующие изменение метрологических характеристик, внесение изменений в электронный модуль, отключение соединительных линий, демонтаж преобразователя.
Защита от изменения метрологических характеристик, от внесения изменений в электронный модуль, от отключения соединительных линий обеспечивается пломбированием по рисунку 3:
- изготовителем - посредством нанесения оттиска клейма на мастике в углублении крышки защитной;
- поверителем - посредством нанесения оттиска клейма на мастике в углублении крышки защитной;
- инспектором теплоснабжающей организации - посредством нанесения оттиска клейма на навесной пломбе.
Оттиск клейма изготовителя
Защитная крышка
Преобразователи, в зависимости от их исполнения, обеспечивают следующие функциональные возможности:
- представление измерительной информации и результатов диагностики на внешние устройства посредством унифицированных выходных сигналов;
- визуализацию измерительной и сервисной информации посредством встроенного в ЭБ индикатора (опция по заказу, рис. 1в);
- архивирование измерительной (сервисной) информации и результатов диагностики;
- регистрацию изменений настроечных параметров и калибровочных коэффициентов в фискальном архиве.
Преобразователи имеют следующие выходные сигналы:
- один или два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи при прохождении через преобразователь (в одном или в двух направлениях потока) заданного объема измеряемой среды или при наличии диагностируемого события;
- токовый сигнал в диапазоне тока (4-20) мА, пропорциональный измеренному расходу;
- цифровой сигнал обмена данными (интерфейс RS232, RS485), несущий информацию о результатах измерений и диагностики.
Преобразователи имеют различные метрологические классы, определяющие диапазоны преобразования расхода и объема, в которых нормированы пределы относительной погрешности при различных направлениях потока измеряемой среды.
Конструктивные исполнения (монтажной части, ЭБ, IP), метрологический класс, определяются при заказе преобразователей.
Преобразователи имеют встроенное программное обеспечение (ПО). Основные функции частей программного обеспечения:
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах преобразователя;
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
5) Блок индикации предназначен для визуального отображения на табло измерительной информации;
6) Блок реального времени предназначен для измерений времени работы и времени действия диагностируемых ситуаций;
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные ПО (таблица 1) и уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| Наименование ПО | ПРЭМ | Pult02-p |
| Номер версии (идентификационный номер) ПО | 23 | - |
| Цифровой идентификатор ПО | 37В5 | 3c31c70bb9d1a55aca989a9722c8de42 |
| Алгоритм расчёта контрольных сумм | CRC-16 | MD5 |
Нормирование метрологических характеристик расходомера проведено с учетом влияния ПО.
Таблица 2 - Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов_
| Ду . | 20 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| Qmax1, м3/ч | 12 | 30 | 45 | 72 | 120 | 180 | 280 | 630 |
| Qmax21), м3/ч | 6,0 | 15 | 22,5 | 36 | 60 | 90 | 140 | 315 |
| 1) По заказу потребителя (соответствует скорости потока 5 м/с). | ||||||||
Таблица 3 - Переходные (Qt1, Qt2) и минимальные (Qmin) значения расходов, в зависимости от
метрологического класса преобразователей и направления потока измеряемой среды
| Класс | Значения расхода при прямом направлении потока измеряемой среды | ||
| Qmin | Qt2 | Qt1 | |
| В1 | Qmax1/625 | Qmax1/450 | Qmax1/100 |
| С1 | Qmax1/625 | Qmax1/250 | Qmax1/100 |
| D | Qmax1/375 | Qmax1/150 | Qmax1/100 |
| Класс | Значения расхода при обратном направлении потока измеряемой среды | ||
| Qmin | Qt2 | Qt1 | |
| В1 | Qmax1/250 | Qmax1/150 | Qmax1/100 |
| С1 | Qmax1/250 | Qmax1/150 | Qmax1/100 |
| D | Qmax1/375 | Qmax1/150 | Qmax1/100 |
| Qmax1 - максимальное значение расхода согласно таблице 2. Примечание - Численные значения расходов приведены в руководстве по эксплуатации. | |||
Таблица 4 - Пределы допускаемой погрешности измерений/преобразований
| Измеряемые (преобразуемые) величины (измеренные значения) | Диапазон входного сигнала | Пределы допускаемой погрешности, % | Примечание |
| Объемный расход и объем (при представлении на табло и посредством импульсного и цифрового сигналов) | в диапазоне измерений расхода от Qt1 до Qmax | ±1 | |
| в диапазоне измерений расхода от Qt2 до Qt1 | ±2 | Относительная погрешность | |
| в диапазоне измерений расхода от Qmin до Qt2. | ±5 | ||
| Преобразование измеренных значений расхода в сигнал постоянного тока | при сопротивлении нагрузки не более 500 Ом | ±0,2 | Приведенная к верхнему пределу измерений расхода погрешность |
| Время | - | ±0,05 | Относительная погрешность |
Таблица 5 - Габаритные размеры и масса преобразователей в зависимости от конструктивного
исполнения
| Ду | Исполнение «сэндвич» | Исполнение фланцевое | ||
| Габаритные размеры, не более (длина; ширина; высота), мм | Масса, кг, не более | Габаритные размеры, мм не более (длина; ширина; высота), | Масса, кг, не более | |
| 20** | 115; 60; 163 | 1,4 | 155; 105; 185 | 3,2 |
| 32* | 128; 96; 198 | 2,7 | 200; 135; 205 | 4,7 |
| 40 | - | - | 200; 145; 225 | 6,1 |
| 50* | 153; 114; 222 | 3,7 | 200; 160; 235 | 7,2 |
| 65 | - | - | 200; 180; 275 | 10,7 |
| 80** | 186; 140; 246 | 7,0 | 200; 195; 275 | 14,5 |
| 100** | 217; 160; 260 | 9,3 | - | - |
| 150 | - | - | 314; 280; 325 | 28,6 |
| * - с защитой футеровки; ** - без защиты футеровки | ||||
Таблица 6 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Напряжение питание от источника постоянного тока, В. | от 11,5 до 12,5 |
| Потребляемая мощность, В-А, не более | 5 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
| Гидравлическая прочность, МПа | 2,5 |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65* |
| * - по заказу IP68 | |
Таблица 7 - Условия эксплуатации преобразователей
| Наименование характеристики | Значение |
| Диапазон температур окружающего воздуха,°С | от -10 до +50 |
| Диапазон температур измеряемой среды, °С | от 0 до +150 |
| Относительная влажность воздуха при температуре 35 °С, %, не более | 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Переменное магнитное поле частотой 50 Гц, А/м, не более | 40 |
| Давление измеряемой среды, МПа, не более | 1,6 |
наносится на лицевую панель преобразователей методом шелкографии и титульный лист эксплуатационной документации типографским способом.
Таблица 8 - Комплектность преобразователей
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь расхода электромагнитный | ПРЭМ | 1 | Исполнение согласно заказу |
| Руководство по эксплуатации | ТНРВ.407111.039 РЭ | 1 | |
| Паспорт | ТНРВ.407111.039 ПС | 1 | |
| Методика поверки | ТНРВ.407111.039 Д5 | 1 экз. | при групповой поставке |
| Клеммник | - | 1 к-т | Количество согласно исполнению |
| Блок питания | - | 1 | Тип по наличию на момент поставки |
осуществляется по документу ТНРВ.407111.039 Д5 «ГСИ. Преобразователи расхода электромагнитные ПРЭМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
3 июня 2019 г.
Основные средства поверки:
- установка расходомерная УМР-1 (регистрационный номер в Федеральном информационном фонде 31395-06). Диапазон воспроизведений расхода воды от 0,01 до 360 м3/ч, относительная погрешность ± 0,05 %;
- вольтметр универсальный цифровой В7-38 (регистрационный номер в Федеральном информационном фонде 8730-82). Диапазон измерений напряжения постоянного тока от 0 до 2 В, класс точности 0,04/0,02;
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08), класс точности 0,02, сопротивление 100 Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в углубление крышки защитной (рис.3) и (или) на свидетельство
о поверке или в паспорт.
приведены в эксплуатационном документе.
ТУ 26.51.52-039-28692086-2018 Преобразователи расхода электромагнитные ПРЭМ. Технические условия
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Технический регламент Таможенного Союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Технический регламент Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
