| Номер в госреестре | 61399-15 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) |
| Изготовитель | ООО "Геррида групп", г.Краснодар |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

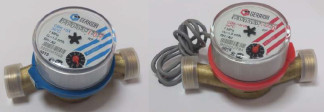

Счетчики воды крыльчатые СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) предназначены для измерений объема воды, протекающей по трубопроводу.
Принцип действия счетчиков воды крыльчатых СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики воды крыльчатые СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)).
Конструктивно счетчики воды крыльчатые СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика.
Счетчики воды крыльчатые СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) имеют следующие модификации:
М - счетчики воды крыльчатые СВК с монтажной длиной 80 мм;
И - счетчики воды крыльчатые СВК с импульсным выходом (счетный механизм с магнитоуправляемым контактом (герконом).
Пломбирование счетчиков воды крыльчатых СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы или с помощью наклейки-стикера. Место пломбирования счетчиков воды крыльчатых СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) приведено на рисунке 2.
счетчиков воды крыльчатых СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Номинальный диаметр, DN | 15 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 вода сетевая по СНиП 41-02-2003 |
| Температура измеряемой среды, оС | |
| - для счетчиков воды крыльчатых | |
| СВК-15 Х(М)(И): | от плюс 5 до плюс 30 |
| -для счетчиков воды крыльчатых | |
| СВК-15Г(М)(И): | от плюс 5 до плюс 90 |
| Расход воды: минимальный, qmin, м3/ч | |
| - класс В | 0,03 |
| - класс А | 0,06 |
| номинальный, qn, м3/ч | 1,5 |
| переходный, qt, м3/ч | |
| - класс В | 0,12 |
| - класс А | 0,15 |
| максимальный, qmax, м3/ч | 3 |
| Порог чувствительности, м3/ч | 0,015 |
| Вес одного импульса, л/имп (м3/имп) | 10 (0,01) |
| 1 | 2 |
| Пределы допускаемой относительной погрешности счетчиков воды крыльчатых, %, равны в диапазоне расходов: от qmin до qt | ± 5,0 |
| от qt (включительно) до qmax: СВК-15 Х(М)(И): | ± 2,0 |
| СВК-15Г(М)(И): | ± 3,0 |
| Давление измеряемой среды, МПа (кгс/см ), не более | 1,6(16) |
| Потеря давления, МПа (кгс/см ), не более | 0,1 (1,0) |
| Емкость указателя счетного механизма, м3 | 99999,999 |
| Наименьшая цена деления, м3 | 0,0001 |
| Масса, кг, не более | 0,65 |
| Г абаритные размеры, мм, не более | 110х80х85 |
| Условия эксплуатации: - температура окружающего воздуха, С | от плюс 5 до плюс 50 |
| - относительная влажность окружающего воздуха, % | до 80 |
| Средняя наработка на отказ, ч | 110000 |
| Средний срок службы, лет | 12 |
наносится на лицевую часть счетного механизма счетчиков воды крыльчатых СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) флексографским способом и в верхний левый угол титульных листов паспортов типографским способом.
Комплектность счетчиков воды крыльчатых СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) приведена в таблице 2.
Таблица 2
| Наименование | Количество, шт. | Примечание |
| Счетчик воды крыльчатый СВК (СВК-15Х(М)(И), СВК- 15Г (М)(И)) | 1 | |
| Паспорт | 1 | |
| Упаковка | 1 | |
| Штуцер | 2 | поставляется по заказу потребителя |
| Гайка | 2 | |
| Прокладка | 2 |
осуществляется по документу МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Средства поверки:
- установка поверочная для поверки счетчиков воды, диапазон измерения расхода от
0,03 до 3 м3/ч, пределы допускаемой относительной погрешности установки при измерения объема ± 0,6 %.
Методика (метод) измерений содержится в разделе «Использование по назначению» паспорта на счетчики воды крыльчатые СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)).
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым СВК (СВК-15Х(М)(И), СВК-15Г(М)(И))
1 ТУ 4213-001-26384587-14 «Счетчики воды крыльчатые СВК. Технические условия»;
2 МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
