| Номер в госреестре | 60620-15 |
| Наименование СИ | Счетчики холодной и горячей воды турбинные |
| Обозначение типа СИ | НОРМА СТВ |
| Изготовитель | ООО "Норма Измерительные Системы", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 06.05.2020 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды турбинные НОРМА СТВ (далее - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от плюс 5 °С до плюс 90 °С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см ). Специальное исполнение счетчиков допускает эксплуатацию при измерении объема сетевой воды, протекающей по трубопроводу при температуре от плюс 5 °С до плюс 150 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см ).
Счетчики состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом, смонтированные вместе).
Принцип работы счетчиков заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды.
Измерительный механизм (измерительная вставка) состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью, подстроечного регулятора и механизма передачи вращения с задней измерительной полукамерой.
Струевыпрямитель с передней полукамерой предназначен для выпрямления потока и направления его на лопасти турбины. В ступице струевыпрямителя расположена передняя опора вала турбины. Задняя опора вала турбины смонтирована в защитном кожухе механизма передачи вращения.
Подстроечный регулятор предназначен для приведения в соответствие числа оборотов турбины с показаниями счетного механизма в пределах допустимой погрешности счетчика. Лопасть регулятора отклоняет часть потока среды, подаваемого на турбину. Вращением лопасти регулятора достигается замедление или ускорение скорости вращения турбины.
Механизм передачи вращения с задней полукамерой предназначен для передачи угловой скорости вращения турбины на счетный механизм. Он состоит из червячного колеса, жестко закрепленного на валу турбины и вертикального вала с зубчатым колесом, с жестко закрепленной в верхней его части ведущей магнитной полумуфтой. Механизм передачи вращения защищен от воздействия потока среды пластмассовым кожухом.
Счетный механизм герметично отделен от измеряемой среды немагнитной средоразделительной мембраной. Счетный механизм, имеющий масштабирующий механический редуктор, приводится в действие ведомой частью магнитной муфты и обеспечивает перевод числа оборотов турбины в объем измеренной воды (в кубических метрах и их долях по показанию роликового механизма, в долях кубических метров - по показаниям стрелочных указателей). На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика.
Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на
Лист № 2 Всего листов 4
одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под датчиком обеспечивает замыкание контактов датчика. Если в цепи датчика имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.
Счетчики выпускаются следующих моделей:
НОРМА СТВ-50Х, НОРМА СТВ-50ХИ, НОРМА СТВ-50Г, НОРМА СТВ-50ГИ, НОРМА СТВ-50У, НОРМА СТВ-50УИ с номинальным расходом 25 м3/ч;
НОРМА СТВ-65Х, НОРМА СТВ-65ХИ, НОРМА СТВ-65Г, НОРМА СТВ-65ГИ, НОРМА СТВ-65У, НОРМА СТВ-65УИ с номинальным расходом 30 м3/ч;
НОРМА СТВ-80Х, НОРМА СТВ-80ХИ, НОРМА СТВ-80Г, НОРМА СТВ-80ГИ, НОРМА СТВ-80У, НОРМА СТВ-80УИ с номинальным расходом 40 м3/ч;
НОРМА СТВ-100Х, НОРМА СТВ-100ХИ, НОРМА СТВ-100Г, НОРМА СТВ-100ГИ, НОРМА СТВ-100У, НОРМА СТВ-100УИ с номинальным расходом 70 м3/ч;
НОРМА СТВ-125Х, НОРМА СТВ-125ХИ, НОРМА СТВ-125Г, НОРМА СТВ-125ГИ, НОРМА СТВ-125У, НОРМА СТВ-125УИ с номинальным расходом 100 м3/ч;
НОРМА СТВ-150Х, НОРМА СТВ-150ХИ, НОРМА СТВ-150Г, НОРМА СТВ-150ГИ, НОРМА СТВ-150У, НОРМА СТВ-150УИ с номинальным расходом 150 м3/ч.
Счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной передачи низкочастотных импульсов с весом импульса от 0,1 до 1 м /имп. При этом в обозначение счётчика добавляется буква «И».
Счетчики могут быть универсальными, предназначенными для установки на трубопроводах, как холодной, так и горячей воды. При этом в обозначении счётчика появляется буква «У».

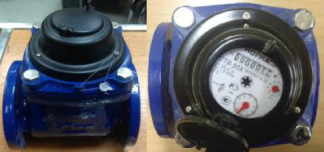

Рисунок 1. Общий вид и схема пломбировки счетчиков.
Таблица 1 - Метрологические и технические характеристики счетчиков
| Наименование параметра | Значение параметра | |||||
| Диаметр условного прохода (Ду), мм | 50 | 65 | 80 | 100 | 125 | 150 |
| Номинальный расход qn, м /ч | 25 | 30 | 40 | 70 | 100 | 150 |
| Постоянный расход qp, м /ч | 40 | 50 | 63 | 100 | 150 | 250 |
| Максимальный расход qmax, м /ч | 50 | 60 | 80 | 140 | 200 | 300 |
| Минимальный расход qmin, м /ч: класс А | 0,8 | 1,0 | 1,20 | |||
| класс В | 0,4 | 0,5 | 0,63 | 1,0 | 1,5 | 2,5 |
| Переходный расход qt, м3/ч: класс А класс В | 1,60 0,80 | 2,0 1,0 | 2,40 1,20 | 2 | 3 | 5,0 | ||||
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: qmin < q < qt qt < q < qmax | ± 5 ± 2 | |||||||||
| Порог чувствительности, м /ч, не более | 0,5 q | min | ||||||||
| Расход при потере давления 0,01 МПа, qa, м3/ч | 35 | 40 | 100 | 130 | 170 | 310 | ||||
| Емкость счетного механизма, м3 | 999999 | |||||||||
| Цена деления младшего разряда, м3 | 0,001 | 0,01 | ||||||||
| Диапазон температуры воды: для счетчиков холодной воды, °С для счетчиков горячей воды, °С | от +5 до + 40 от +5 до + 90; (от +5 до + | 50)* | ||||||||
| Масса не более, кг | 19 | 22 | 25 | 29 | 35 | 40 | ||||
| Габаритные размеры не более, мм: длина; высота; ширина | 200 200 165 | 200 245 185 | 225 245 200 | 250 245 200 | 250 300 250 | 300 300 285 | ||||
* Исполнение по специальному заказу для диапазона рабочих температур от плюс 5 до плюс 150 °С.
наносят на лицевую панель счетчика методом фотолитографии, на титульном листе Руководства по эксплуатации в левом верхнем углу типографским способом.
Таблица 2 - Комплектность счетчиков
| Наименование | Количество |
| Счетчик воды турбинный НОРМА СТВ* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Упаковка | 1 шт. |
| Комплект монтажных частей и принадлежностей** | — |
* Модель определяется договором на поставку. ** Определяется договором на поставку.
осуществляется по ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основное средство поверки:
3
Установка поверочная типа УПСЖ 200, диапазон измерений от 0,03 до 200 м /ч, пределы допускаемой относительной погрешности измерений расхода ± 0,25 %.
Всего листов 4
Методика измерений описана в Руководстве по эксплуатации «Счетчики холодной и горячей воды турбинные НОРМА СТВ» 4213-002-30624784-2013 РЭ.
Нормативные и технические документы, устанавливающие требования к Счетчикам холодной и горячей воды турбинным НОРМА СТВ
1. ГОСТ 14167-83 «Счетчики холодной воды турбинные. Общие технические условия».
2. ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3. ГОСТ Р 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
4. ТУ 4213-002-30624784-2013 «Счетчики холодной и горячей воды турбинные НОРМА СТВ. Технические условия».
Осуществление торговли.
