| Номер в госреестре | 18754-12 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ХОББИТ-Т |
| Изготовитель | Общество с ограниченной ответственностью "ИнформАналитика" (ООО "ИнформАналитика"), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы «ХОББИТ-Т» предназначены для измерения концентрации токсичных газов: оксида углерода, сероводорода, диоксида серы, хлора, фтористого водорода, аммиака; горючих газов: водорода и оксида углерода; суммы горючих газов с градуировкой по одному из газов: метану, пропану, гексану, водороду или оксиду углерода, а также диоксида углерода, кислорода и сигнализации о выходе концентрации за установленные пороговые значения их содержания в воздухе рабочей зоны и в газовых средах при различных технологических процессах, в том числе в системах противоаварийной защиты.
Принцип действия основан на измерении тока, возникающего при взаимодействии газов с чувствительным элементом (сенсором) газоанализаторов, и пропорционального содержанию определяемого компонента в воздухе.
Газоанализаторы подразделяются на стационарные и переносные, обычного исполнения и взрывозащищенного. Стационарные газоанализаторы могут иметь до 16 каналов измерения, переносные газоанализаторы - до 5 каналов.
Газоанализаторы состоят из: блоков датчиков, блока индикации и блока коммутации (только в стационарном исполнении для управления внешними исполнительными устройствами), электрически связанных между собой. Для измерения концентрации токсичных газов и кислорода в блоках датчиков используются электрохимические сенсоры; для измерения содержания горючих газов и суммы горючих газов - термокаталитические сенсоры, для измерения содержания диоксида углерода - оптические сенсоры. Газоанализаторы взрывозащищенного исполнения комплектуются датчиками «ХОББИТ-ТВ» с блоком искрозащиты.
Блок индикации газоанализаторов стационарного исполнения может иметь цифровой индикатор, кодовый выход на компьютер, токовый выход 0 - 5 мА (4 - 20 мА) на каждый канал измерения, визуальную и звуковую сигнализации срабатывания пороговых устройств и выдачи сигналов управления на внешние исполнительные устройства, сигнализацию перегрузки сенсоров, визуальную и звуковую сигнализацию нарушения связи стационарного блока индикации с блоками датчиков.
Блок индикации газоанализаторов переносного исполнения имеет цифровой индикатор, визуальную и звуковую сигнализации срабатывания пороговых устройств.

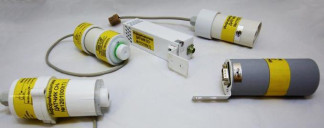

Общий вид блоков датчиков приведен на рисунке 1 и 2. Общий вид блоков индикации газоанализаторов приведен на рисунках 3, 4 и 5. Общий вид блока коммутации приведен на рисунке 6. Блоки датчиков газоанализаторов опломбированы невосстанавливаемой наклейкой, закрывающей один из винтов на корпусе блока датчика. Блоки индикации газоанализаторов опломбированы невосстанавливаемой наклейкой, закрывающей стык лицевой панели с боковой.
| 1а ш я- ff . • TL > | ||
| ^1>ши | •••• , | |
| л ф * кшЯЯ г» | ||
| rr~n ,|гтог ;1 "■!• III.1. Д»' -Ь| : 1 ГИТАНИ? | ||
| канал 1 со ■Е?7!ТКп!Я1 | ||
| □ | СН, 0.22 - 2.20 об. % | 1 |
| СаштЛммрбде | Газоанализатор Г ХОББИТ-Т-СО-СН, | Сброс If * ♦ ♦ «СО "<C«W« | |
| ЖМИ | •Г БЛОКУ КОММУТАЦЛ* | |
. • л
|_«ДАТЧИКАМ
I •" • •
пого* • now г I tav*»
КАНАЛ 1 СО
СО 20 -120 мпм’ СН. 0.22 - 2,20 ов. %
Г"
Г азоанализаторы имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в табл. 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Plow max 04 | 40 16 00 02 | 8BFD | CRC16 | |
| ХОББИТ-Т | Plow max 04 | 40 16 12 01 | F4F9 | CRC16 |
| Plate 5 canal 00 | 50 06 40 02 | 29F3 | CRC16 | |
| Centr16k 08 | 01 02 | F445 | CRC16 | |
| Centr16k 08 | 02 11 | F290 | CRC16 | |
| Centr16k 08 | 06 04 | 75A0 | CRC16 | |
| Centr2k 12 | 01 02 | F445 | CRC16 | |
| ХОББИТ-Т | Centr2k 12 | 02 11 | F290 | CRC16 |
| Centr2k 12 | 06 04 | 75A0 | CRC16 | |
| Centr xobbit new 12 | 01 02 | F445 | CRC16 | |
| Centr xobbit new 12 | 02 11 | F290 | CRC16 | |
| Centr xobbit new 12 | 06 04 | 75A0 | CRC16 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Диапазоны измерений, пределы допускаемой основной погрешности измерений и время установления показаний приведены в табл. 2.
Таблица 2
| Определяе мый компонент | Диапазон измерения | Время установления показаний Т09, с, не более | Пределы допускаемой основной погрешности | |
| относительной,% | абсолютной, % | |||
| CO | 20 - 120 мг/м3 | 120 | ±25 | - |
| H2S | 5 - 30 мг/м3 | 120 | ±25 | - |
| SO2 | 10 - 100 мг/м3 | 120 | ±25 | - |
| Cl2 | 1,0 - 25 мг/м3 | 30 | ±25 | - |
| HF | 0,5 - 3,0 мг/м3 | 300 | ±25 | - |
| NH3 | 20 - 600 мг/м3 | 120 | ±25 | - |
| CO2 | 0,1 - 5,0 об.% | 120 | ±25 | - |
| O2 | 1,0 - 30 об.% | 20 | - | ±(0,05 ^зм + 0,2) |
| H2 | 0,20 - 2,00 об.% | 20 | ±25 | - |
| CO | 0,55 - 5,45 об.% | 20 | ±25 | - |
| Сумма горючих газов с градуировкой по: | ||||
| CH4 | 0,22 - 2,20 об.% | 20 | ±25 | - |
| C3H8 | 0,09 - 0,85 об.% | 20 | ±25 | - |
| C6H14 | 1,8 - 17,5 мг/л | 20 | ±25 | - |
| H2 | 0,20 - 2,00 об.% | 20 | ±25 | - |
| CO | 0,55 - 5,45 об.% | 20 | ±25 | - |
Пределы допускаемой дополнительной погрешности, доля от предела основной погрешности, не более:
- от изменения температуры окружающей среды на каждые 10 °С 0,5
- от взаимного влияния неизмеряемых компонентов 1,5 Вариация показаний, доля от предела основной погрешности, не более 0,5 Время прогрева, мин, не более 15 Изменение выходного сигнала за 24 часа работы переносных газоанализаторов, доля от предела основной погрешности, не более 0,5 Изменение выходного сигнала за 14 суток стационарных газоанализаторов, доля от предела основной погрешности, не более 0,5 Масса, кг, не более
- блока индикации (стационарный) 3,5
- блока индикации (переносной) 0,25
- блока датчиков 0,7
- блока коммутации 3,5 Габаритные размеры, мм, не более:
- блока индикации (стационарный) 260x240x120
- блока индикации (переносной) 150x80x30
- блока датчиков 100x80x250
- блока коммутации 315x175x120 Напряжение питания, В:
- переносных газоанализаторов (постоянное) от 3,6 до 8,4
- стационарных газоанализаторов (переменное частотой 50±1 Гц) 220±22
(или постоянное) от 15 до 24 Максимальная потребляемая мощность:
- переносных газоанализаторов, Вт, не более 2,4
- стационарных газоанализаторов, В А, не более 160
всего листов 6
Потребляемая мощность в пересчете на один канал:
- переносных газоанализаторов, Вт, не более
0,8
10
15000
- стационарных газоанализаторов, В А, не более Среднее время наработки на отказ, ч, не менее Условия эксплуатации:
- температура окружающей среды
- для каналов измерения HF, °С
минус 10 - 50 минус 40 - 50 минус 20 - 50 до 95
84,0 - 106,7
- для каналов измерения остальных газов, °С
- для блока индикации с ЖКИ, °С
- относительная влажность при температуре 30 °С, %
- атмосферное давление, кПа
наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевую панель блока индикации.
| 1. Газоанализатор в составе: | |
| - блок датчиков* | 1 - 16 шт. |
| - блок индикации | 1 шт. |
| - блок коммутации** | 0 - 5 шт. |
| 2. Кабель соединительный*** | 1 - 16 шт. |
| 3. Зарядное устройство**** | 1 шт. |
| 4. Компакт-диск с программой связи с ПК | 1 шт. |
| 5. Адаптер ***** | 1 шт. |
| 6. Руководство по эксплуатации | 1 экз. |
| 7. Методика поверки | 1 экз. |
| Примечания: 1)* - Количество блоков датчиков и удлинительных кабелей к ним поставляются в соответствии с заказом; 2)** - Только в стационарном исполнении; 3) *** - Длина кабеля - согласно проектной документации; 4) **** - Только в переносном исполнении; 5)***** - Поставляется по заказу. | |
осуществляется в соответствии методикой поверки 436-076-2012 МП «Газоанализатор «ХОББИТ-Т». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.03.2012 г.
Перечень эталонов, применяемых при поверке:
- Поверочные газовые смеси (ГСО-ПГС) в баллонах под давлением, Госреестр №№: 3722-87, 3726-87, 3728-87, 3771-87, 3772-87, 3815-87, 3827-87, 3831-87, 3843-87, 3844-87, 3847-87, 3904-87, 3945-87, 3950-87, 3951-87, 3968-87, 3969-87, 3970-87, 4036-87, 4272-88, 5321-90, 5322-90, 5333-90, 5903-91, 8742-2006, 9160-2008, 9170-2008; 3
- ротаметр РМ-А-0,063Г УЗ, ВПИ 0,063 м3/час, ПГ ±4 %;
- секундомер «Агат», 30 мин, ПГ ±1 с;
- генератор газовых смесей 666 ГР-03М, 0,3 - 70 мг/м3 H2S, ПГ ±2 %; 1,1 - 313 мг/м3 SO2, ПГ ±2 %; 0,8 - 172 мг/м3 NO2, ПГ ±2 %;
- генератор хлора ГХ-120-3, 0,5 - 30,0, 0,3 - 70 мг/м3, ПГ ±10 %;
- генератор ПГС Инфан ЭХГР-HF, 0,4 - 5,0 мг/м3, ПГ ±7 %.
Методы измерений приведены в разделе 2.4 Руководства по эксплуатации «Газоанализатор «ХОББИТ-Т» ЛШЮГ.413411.010 РЭ.
Нормативные и технические документы, устанавливающие требования к газоанализаторам «ХОББИТ-Т»
1. ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
3. ТУ 4215-010-46919435-99 (ЛШЮГ.413411.010) «Газоанализатор «ХОББИТ-Т». Технические условия».
4. Методика поверки 436-076-2012 МП «Газоанализаторы «ХОББИТ-Т. Методика поверки», утвержденная ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.03.2012 года.
- выполнение работ по обеспечению безопасных условий и охраны труда (поз. 43 Приложения 2 к приказу Минздравсоцразвития России № 1034 от 09.09.11 г.)
