Газоанализаторы стационарные SPM Flex, 84442-22

84442-22
Газоанализаторы стационарные SPM Flex (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли этилхлорформиата (C3H5CIO2) в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 84442-22
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ SPM Flex
Изготовитель Honeywell Analytics, Inc., США
Год регистрации 2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные SPM Flex (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли этилхлорформиата (C3H5CIO2) в воздухе рабочей зоны.

Описание

Принцип действия газоанализаторов - фотоколориметрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка индикаторной ленты картриджа Chemcassette. Изменение интенсивности отраженного света происходит из-за изменения окраски участка ленты вследствие химической реакции между этилхлорформиатом (C3H5QO2) и реагентом, нанесенным на ленту, что приводит к изменению величины силы тока, регистрируемой детектором. Величина сигнала детектора определяется количеством света, отраженного от индикаторной ленты, а интенсивность окраски индикаторной ленты является функцией количества вещества, прореагировавшего с реагентом индикаторной ленты.

Конструктивно газоанализаторы состоят из одноблочного корпуса, в состав которого

входят:

-    оптический модуль обнаружения с картриджем Chemcassette;

-    встроенный микропроцессор для обработки измерительной информации, с последующей передачей на ЖК-дисплей;

-    цветной ЖК-дисплей с диагональю 89 мм;

-    4 кнопки управления;

-    световая сигнализация: светодиоды для отображения состояния тревоги, нормального состояния, отказа и внешнего питания;

-    звуковая сигнализация: по выбору пользователя — выключена, низкий уровень <75 дБ, средний уровень <85 дБ, высокий уровень >90 дБ;

-    реле: сигнал тревоги 1, сигнал тревоги 2, сигнал отказа (настраивается пользователем, нормально замкнутые/разомкнутые контакты);

-    аналоговый выход от 4 до 20 мА;

-    Ethernet (с поддержкой протокола Modbus TCP/IP и веб-сервера);

-    USB-порт (для настройки/передачи данных с помощью USB-накопителя);

-    разъем связи и дополнительный кабель связи;

-    аккумуляторная батарея, используемая в роли блока резервного питания;

-    насос;

-    внешний фильтр.

К газоанализаторам данного типа относятся газоанализаторы стационарные SPM Flex с серийными №№ 12650500А137160029, 12650500A310210015, 12650500A352200002, 12650500A310210010.

Серийный номер наносится на маркировочную наклейку типографским методом любым технологическим способом в виде цифрового кода.

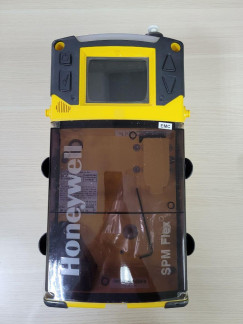

Общий вид газоанализаторов представлен на рисунке 1. Нанесение знака поверки на газоанализаторы в обязательном порядке не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемого компонента. Программное обеспечение осуществляет функции:

-    запуск процедуры анализа;

-    расчет содержания определяемого компонента;

-    отображение результатов измерений на ЖК - дисплее газоанализатора;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль внутренних параметров газоанализатора;

-    контроль уровней сигналов тревоги;

-    контроль общих неисправностей.

Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики газоанализаторов нормированы с учетом влияния

ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО газоанализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Package

UI

Gas detection

Optics

RFID

Номер версии (идентификационный номер

Ver.

Ver.

Ver.

Ver.

Ver.

ПО), не ниже

1.0.4

1.0.4

1.0.4

1.0.1

1.0.1

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемной доли этилхлорформиата (C3H5QO2), млн-1

от 0 до 10

Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений объемной доли этилхлорформиата (C3H5QO2), %

±20

Предел допускаемой вариации выходного сигнала, в долях от пределов основной допускаемой погрешности

0,5

Диапазон выходного аналогового сигнала силы постоянного тока, мА

от 4 до 20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

24±2

Потребляемая мощность, ВА, не более

46

Габаритные размеры (высотахширинахглубина), мм, не более

336x183x241

Масса, кг, не более

4,1

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

от +15 до +35 от 5 до 95

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на приборы не предусмотрено.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор стационарный SPM Flex

-

1 шт.

Блок питания

-

1 шт.

Монтажный кронштейн

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе «Методы измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к газоанализаторам стационарным SPM Flex

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ 12.1.005-8812.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»

ГОСТ 8.578-2014 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

84442-22
Номер в ГРСИ РФ:
84442-22
Производитель / заявитель:
Honeywell Analytics, Inc., США
Год регистрации:
2022
