Газоанализаторы SILOTEC 8000 (далее по тексту - газоанализаторы) предназначены для измерения объемной доли горючих газов кислорода и оксида углерода в газовой среде и постоянной выдачи показаний значений объемной доли газов.
Карточка СИ
Номер в госреестре 84440-22
Наименование СИ Газоанализаторы
Обозначение типа СИ SILOTEC 8000
Изготовитель "ENOTEC GmbH", Германия
Год регистрации 2022
Срок свидетельства 24.01.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы SILOTEC 8000 (далее по тексту - газоанализаторы) предназначены для измерения объемной доли горючих газов кислорода и оксида углерода в газовой среде и постоянной выдачи показаний значений объемной доли газов.

Описание

Газоанализаторы состоят из металлического фильтра, измерительного зонда и блока электроники. Отбор пробы происходит через фильтр, находящийся непосредственно в газовой среде. Через монтажный фланец фильтр соединяется с измерительным зондом, который располагается в шкафу из стекловолокна снаружи. Сенсор кислорода и CO располагаются в зонде. Сенсор кислорода разогревается до 800 °C, измерения проводятся на основе регистрации напряжения при протекании электрохимической реакции оксида циркония. Показания в мВ конвертируются в значения парциального давления кислорода измеряемого газа, что и определяет концентрацию кислорода. Определяющую роль в измерениях играет газонепроницаемое разделение воздуха сравнения и измеряемого газа. Принцип действия по каналу оксида углерода - полупроводниковый датчик.

Блок электроники SME5 устанавливается снаружи и соединяется с зондом специальными пневматическим и электрическим кабелями.

В процессе измерения используется технология на основе оксида циркония, при которой измерительная ячейка разогревается до 800 °С и температура контролируется и поддерживается благодаря встроенному термодатчику. Изменение внешней температуры и влажности не влияет на погрешность измерений.

Способ отбора пробы - принудительный.

Газоанализаторы должна обеспечивать следующие выходные сигналы:

-    унифицированный аналоговый выходной сигнал (4-20 мА в диапазоне показаний измеряемого компонента);

-    цифровой сигнал по каналу связи RS-485/ RS-232/HART/FIELDBUSс компьютером;

-    замыкание контактов реле ("сухой контакт").

Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на идентификационную табличку в виде цифрового обозначения. Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Опломбирование от несанкционированного доступа не предусмотрено. Общий вид газоанализаторов представлен на рисунке 1.

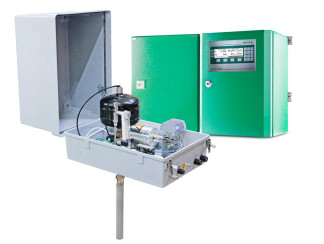

Рисунок 1 - общий вид газоанализаторов SILOTEC 8000

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО разработано изготовителем специально для решения задачи измерения концентрации кислорода и оксида углерода и обеспечивает выполнение следующих основных функций:

-    передачу измерительной информации от первичного измерительного преобразователя (сенсора) ко вторичному измерительному преобразователю (процессору обработки информации);

-    обработку измерительной информации, поступающей от сенсора, в процессоре обработки информации;

-    формирование аналоговых токовых выходных сигналов измерительной информации;

-    отображение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси на экране электронного блока;

-    самодиагностику аппаратной части анализаторов;

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

-    вычисление значений концентрации компонента (газа) в анализируемой газовой смеси;

-    сравнение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси с предварительно заданными пороговыми и максимально допустимым значениями концентрации этого компонента (газа).

-    сравнение результатов текущей и предыдущей калибровок с последующим изменением параметров измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ENOTEC

Номер версии (идентификационный номер) ПО

4.13

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Таблица 2 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемной доли кислорода, %

от 0 до 25

Пределы допускаемой абсолютной погрешности по каналу измерения кислорода, % об.д.

±0,3

Дискретность отчёта измерений объемной доли кислорода, %

0,01 %

Диапазон измерений объемной доли окиси углерода, млн-1 (свободно конфигурируемый, расширяемый)

от 0 до 20 000

Пределы допускаемой приведенной к верхнему пределу измерений погрешности газоанализатора по каналу окиси углерода, %

±5

Время установления показаний, с, не более

5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ширина х длина х высота), мм, не более:

электронный блок

шкаф из стекловолокна

измерительный зонд (длина погружения)

300x240 х440 640x440x430 540 / 960

Масса, кг, не более электронный блок

шкаф из стекловолокна и измерительный зонд

19

30

Условия эксплуатации: температура окружающей среды, °С

-    относительная влажность окружающего воздуха (без конденсации влаги), не более, %

-    атмосферное давление, кПа

от -40 до +80 95

от 84 до 106,7

Параметры электрического питания:

-    напряжение питания переменного тока, В

-    частота переменного тока, Г ц

от 100 до 240 от 50 до 60

Потребляемая мощность, В-А, не более

400

Время прогрева, мин, не более

60

Выходной сигнал, мА

от 4 до 20

Маркировка взрывозащиты

Ex ta IIIC T100°C DaX

Средняя наработка на отказ, ч, не менее

20 000

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализаторы SILOTEC 8000

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

МП-335/07-2021

1 экз.

Руководство по эксплуатации

-

1 шт.

Сведения о методах измерений

приведены в разделе 1.2 Руководства по эксплуатации

Нормативные документы, устанавливающие требования к газоанализаторам SILOTEC 8000

Приказ Федерального агентства по техническому регулированию и метрологии «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические

условия

Постановление Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Техническая документация фирмы изготовителя ENOTEC GmbH.
