| Номер в госреестре | 16605-15 |
| Наименование СИ | Весы напольные медицинские электронные |
| Обозначение типа СИ | ВМЭН-150, ВМЭН-200 |
| Изготовитель | Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «ТВЕС»), Тамбовская обл., Тамбовский р-н, с. Тулиновка |
| Год регистрации | 2015 |
| Срок свидетельства | 29.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200 (далее - весы) предназначены для статического измерения массы.
Принцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.
Результаты взвешивания и значения массы груза индицируются на цифровой дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.
Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея (терминал управления).
Условное обозначение весов имеет следующий вид: ВМЭН-Х- 21/22-С-И-СТ-Д-А-ЗВ-ПК, где: Х - наибольший предел взвешивания (150, 200);
[Z1/Z2] - значение цены поверочного деления;
[С] - наличие в весах сервисных функций;
[И]- наличие интерфейса связи с персональным компьютером;
[СТ] - терминал управления - на стойке;
[А]- автономный источник питания;
[Д] - грузоприемное устройство и терминал управления, выполнены в отдельных корпусах, варианты исполнения терминалов управления- Д1, Д2, Д3;
[ЗВ] - озвучивание показаний весов;
[ПК] - индикация показаний на персональном компьютере.
Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулём (Т.2.7.3);
- устройство уравновешивания тары (Т.2.7.4.1);
- многоцелевое использование показывающих устройств (4.4.4);
- запоминающее устройство (4.4.6).
Весы выпускаются с жидкокристаллической и люминесцентной индикацией.
Весы с сервисными функциями могут поставляться в комплекте с ростомером типа РЭП (номер Госреестра 46693), и интерфейсом USB для передачи данных на персональный компьютер.

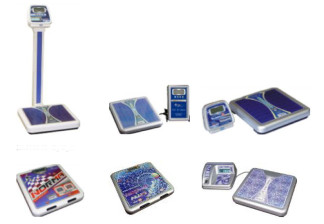

Общий вид весов показан на рисунке 1.
ВМЭН-Х- Z1/Z2-C-CT-A ВМЭН-Х- Z1/Z2-C-CT-nK
Рисунок 1 - Общий вид весов
Места пломбировки весов от несанкционированного доступа приведены на рисунке 2.
ВМЭН-Х- Zi/Z2^1^
ВМЭН-Х- Zi/Z2^3
ВМЭН-Х- Zi/Z2^2^
ВМЭН-Х-Z ^С-СТ-ПК ВМЭН-Х- Zi^X-CT^
ВМЭН-Х- Z1/Z2-СТ-А
ВМЭН-Х- Z1/Z2-А ВМЭН-Х- Zi^^^
Рисунок 2 - Места пломбировки весов
Идентификационные данные программного обеспечения (ПО) весов приведены в таблице 1.
Таблица 1
| Идентифи кационные данные (признаки) | Значения | |||||
| ВМЭН-Х- Zl/Z2-СТ-A, ВМЭН-Х- Z1/Z2- Д1(Д2)-А | ВМЭН-Х- Z1/Z2A | ВМЭН-Х- Z^A^ | ВМЭН-Х- Z1/Z2^3 | ВМЭН-Х- Z1/Z2X- СТ-А | ВМЭН-Х- Z1/Z2-C-CT- ПК | |
| Идентификационное наименование ПО | 2210.92 | 22.12.01 | SP.01.01 | 10b01v23 | L62.00 | Ver 1.9.4.6 |
| Номер версии (иден-тификаци-онный номер ПО) | 2210.92 | 22.12.01 | SP.01.01 | 10b01v23 | L62.00 | Ver 1.9.4.6 |
| Цифровой идентификатор ПО | 153b | F2b7 | D130 | 8834 | F2b7 | Не применяется |
| Другие идентификационные данные (если имеются) | Не имеются | Не имеются | Не имеются | Не имеются | Не имеются | Не имеются |
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем, который находится у изготовителя. Для всех модификаций весов пломбируется терминал управления или грузоприемное устройство. Пломба представляет собой оттиск клейма, где указаны: условный шифр организации, проводившей поверку; индивидуальный знак поверителя; год проведения поверки.
Номер версии, цифровой индентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 -«высокий».
По метрологическим характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значениями нормируемых метрологических характеристик.
Метрологические и технические характеристики весов приведены в таблице 2.
Таблица 2
| Модификации весов | Мах1/ Мах2, кг | Min, кг | е=d , г | Число поверочных делений, n | Интервалы взвешивания, кг | Пределы допускаемой абсолютной погрешности при поверке (mpe), г |
| ВМЭН-150- 50/100 | 100/ 150 | 1,0 | 50 | 2000 | От 1,0 до 25 кг включ. | ± 25 |
| Св. 25 до 100 кг включ. | ± 50 | |||||
| 100 | 1500 | Св. 100 до 150 кг включ. | ± 100 | |||
| ВМЭН-200- 50/100 | 100 /200 | 1,0 | 50 | 2000 | От 1,0 до 25 кг включ. | ± 25 |
| Св. 25 до100 кг включ. | ± 50 | |||||
| 100 | 2000 | Св. 100 до 200 кг включ. | ± 100 |
Примечание - пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.
Класс точности по ГОСТ OIML R 76-1-2011 средний (III)
Число значащих цифр индикации:
6
от 10 до 40 от 30 до 80
от 187 до 242 от 49 до 51
12
6
1,5
1
- массы
Условия эксплуатации весов:
- диапазон рабочих температур, °С
- относительная влажность воздуха, %
Параметры электрического питания от сети переменного тока:
- напряжение, В
- частота, Гц
Параметры электрического питания от источника постоянного тока (сетевой адаптер):
- напряжение, В
Параметры электрического питания от источника постоянного тока (аккумулятор):
- напряжение, В
Параметры электрического питания от внутреннего источника питания (батарейки типоразмеров АА):
- напряжение, В
Потребляемая мощность, Вт, не более
Электромагнитная совместимость по ГОСТ Р 50267.0.2-2005.
| Габаритные размеры весов, мм: | |
| ВМЭН-Х- Z^-ДЦ Д2)-А, ВМЭН-Х- Z^-ДО | 300x300x65 |
| ВМЭН-Х- Z1/Z2A ВМЭН-Х- Zi^-А-ЗВ | 300x300x65 |
| ВМЭН-Х- Z^-СТ-А | 110x410x920 |
| ВМЭН-Х- Zi^^-CT^, ВМЭН-Х- Zl/Z2-С-СТ-ПК | 180x330x2400 |
| Масса весов, кг: | |
| ВМЭН-Х- Z^Z^i^)^ | не более 3 |
| ВМЭН-Х- Zi/Z2^3 | не более 4 |
| ВМЭН-Х- Z^-А | не более 2,5 |
| ВМЭН-Х- Zi^-А-ЗВ | не более 3,6 |
| ВМЭН-Х- Z^-СТ-А | не более 5 |
| ВМЭН-Х- Zi^^-CT^ | не более 8 |
| ВМЭН-Х- Z^-С-СТ-ПК | не более 8 |
Знак утверждения типа |
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.
Весы в сборе i шт.
Руководства по эксплуатации (РЭ) i экз.
Кабель интерфейсный для модификаций в обозначении с индексом «И» i шт.
Адаптер сетевого электрического питания для весов с индексом «А» i шт.
осуществляется согласно приложению ДА «Методика поверки весов» ГОСТ OIML R 76-i -20 ii «Весы неавтоматического действия. Часть i. Метрологические и технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Весы напольные медицинские электронные ВМЭН-!50, ВМЭН-200. Руководство по эксплуатации» раздел» в разделе 3.11.
Основные средства поверки: гири класса точности М1 в соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
приведены в документе «Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200. Руководство по эксплуатации» раздел» i0.
Нормативные и технические документы, устанавливающие требования к весам напольным медицинским электронным ВМЭН-150, ВМЭН-200
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. ТУ 9441-022-00226454-2005 Весы напольные медицинские ВМЭН-150, ВМЭН-200. Технические условия.
- при осуществлении деятельности в области здравоохранения (в диапазоне измерений от 25 до 150 кг для весов ВМЭН-150-50/100, от 25 до 200 кг для весов ВМЭН-200-50/100).
