| Номер в госреестре | 77302-20 |
| Наименование СИ | Штангенциркули торговой марки "Калиброн" |
| Изготовитель | "Guilin Measuring & Cutting Tool Co. Ltd.", КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули торговой марки «Калиброн» (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Штангенциркули изготавливаются с отсчетом по нониусу (ШЦ), с отсчетом по круговой шкале (ШЦК) или с цифровым отсчетным устройством (ШЦЦ).
Принцип действия штангенциркулей ШЦ (рисунки 1-3) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка штангенциркуля изготавливается с регулируемым нониусом или моноблоком.
Принцип действия штангенциркуля ШЦК (рисунок 4) - основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей ТТТТЩ (рисунки 5-7) основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули могут быть оснащены устройством тонкой установки рамки.
Штангенциркули изготавливаются следующих моделей:
- I - двусторонние с глубиномером (рисунки 1, 4, 5);
- II - двусторонние без глубиномера (рисунки 2, 6);
- III - односторонние (рисунки 3, 7).
Внешний вид корпуса цифрового отсчетного устройства изображен на рисунке 8.
Штанга штангенциркулей ПИЦЦ может быть как оцифрованной (рисунок 9), так и не иметь числовой оцифровки (рисунок 10).
Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (модель I), глубиномера (модель I), губок с плоскими измерительными поверхностями для измерений наружных размеров (модель I), губок с кромочными измерительными поверхностями для измерений наружных размеров (модель II) или без них (модель II), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (модель II и III).
Штангенциркули с нижним пределом диапазона измерений отличным от нуля, шкалы на участке от нуля до нижнего предела диапазона измерений не имеют.
Штангенциркули ШЦ со значением отсчета по нониусу 0,1 мм изготавливаются в исполнении 1 или 2, отличающиеся пределами допускаемой абсолютной погрешности измерений.
Штангенциркули изготавливаются из инструментальной или нержавеющей стали.
- Товарный знак «Калиброн» наносится на паспорт штангенциркулей типографским методом, на штангу и футляр штангенциркулей краской или методом лазерной маркировки.
Г
L1
I I I [ » |l I I [ | I I :l ([ I [I ]'| !|
L .1... . I . ; I I 1 - 1 ' I I 'г П'ШГ * *_ ф-
Г
L

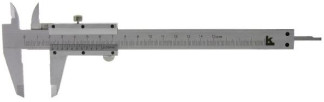

Рисунок 1 - Общий вид штангенциркулей модификации ЩЦ-1
f
X-
(L
-■-k
L3
Пломбирование корпуса штангенциркулей от несанкционированного доступа не предусмотрено.
отсутствует.
Таблица 1 - Вылет губок L и L2 для измерений наружных размеров и вылет губок L1 и L3 для измерений внутренних размеров (рисунки 1, 2)_
| Диапазон измерений, мм | L, мм | L1, мм, не менее | L2, мм, не менее | L3, мм, не менее |
| от 0 до 125 | от 35 до 45 | 12 | - | - |
| от 0 до 150 | от 35 до 45 | 12 | - | - |
| от 0 до 160 | от 35 до 50 | 12 | 15 | 6 |
| от 0 до 200 | от 50 до 63 | 16 | 20 | 8 |
| от 0 до 250 | от 50 до 80 | 16 | 25 | 10 |
| от 0 до 300 | от 60 до 100 | 20 | 30 | 10 |
| от 0 до 320 | от 60 до 100 | - | 30 | 10 |
| от 0 до 400 | от 60 до 150 | - | 30 | 10 |
| от 0 до 500 | от 80 до 160 | - | 40 | 15 |
| от 0 до 600; от 0 до 630; от 250 до 630 | от 80 до 200 | - | 40 | 15 |
| от 0 до 800; от 250 до 800 | от 80 до 300 | - | 50 | 15 |
| от 0 до 1000; от 320 до 1000 | от 80 до 300 | - | 50 | 20 |
| от 0 до 1250; от 500 до 1250 | от 100 до 400 | - | 60 | 20 |
| от 0 до 1600; от 500 до 1600 | от 100 до 400 | - | 60 | 20 |
| от 0 до 2000 от 800 до 2000 | от 100 до 400 | - | 60 | 20 |
| от 0 до 2500 | от 100 до 400 | - | 60 | 20 |
| от 0 до 3000 | от 100 до 400 | - | 60 | 20 |
| Модификация | Диапазон измерений наружных размеров, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности электронного отсчетного устройства), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
| от 0 до 125 | 0,02; 0,05; 0,10 | - | |
| от 0 до 150 | 0,02; 0,05; 0,10 | - | |
| шц-i | от 0 до 200 | 0,02; 0,05; 0,10 | - |
| от 0 до 250 | 0,02; 0,05; 0,10 | - | |
| от 0 до 300 | 0,02; 0,05; 0,10 | - | |
| от 0 до 160 | 0,02; 0,05; 0,10 | 10 | |
| от 0 до 200 | 0,02; 0,05; 0,10 | 10 | |
| от 0 до 250 | 0,02; 0,05; 0,10 | 10 | |
| от 0 до 300 | 0,02; 0,05; 0,10 | 10 | |
| от 0 до 320 | 0,05; 0,10 | 10 | |
| от 0 до 400 | 0,05; 0,10 | 10; 20 | |
| ТТЩ-II | от 0 до 500 | 0,05; 0,10 | 10; 20 |
| от 0 до 600 | 0,05; 0,10 | 10; 20 | |
| от 0 до 630 | 0,05; 0,10 | 10; 20 | |
| от 250 до 630 | 0,05; 0,10 | 10; 20 | |
| от 0 до 800 | 0,05; 0,10 | 10; 20 | |
| от 250 до 800 | 0,05; 0,10 | 10; 20 | |
| от 0 до 1000 | 0,05; 0,10 | 10; 20 | |
| от 320 до 1000 | 0,05; 0,10 | 10; 20 | |
| от 0 до 400 | 0,05; 0,10 | 10; 20 | |
| от 0 до 500 | 0,05; 0,10 | 10; 20 | |
| от 0 до 600 | 0,05; 0,10 | 10; 20 | |
| от 0 до 630 | 0,05; 0,10 | 10; 20 | |
| от 250 до 630 | 0,05; 0,10 | 10; 20 | |
| от 0 до 800 | 0,05; 0,10 | 20; 30 | |
| от 250 до 800 | 0,05; 0,10 | 20; 30 | |
| от 0 до 1000 | 0,05; 0,10 | 20; 30 | |
| ттттт-т | от 320 до 1000 | 0,05; 0,10 | 20; 30 |
| от 0 до 1250 | 0,05; 0,10 | 20; 30 | |
| от 500 до 1250 | 0,05; 0,10 | 20; 30 | |
| от 0 до 1600 | 0,05; 0,10 | 20; 30 | |
| от 500 до 1600 | 0,05; 0,10 | 20; 30 | |
| от 0 до 2000 | 0,05; 0,10 | 20; 30 | |
| от 800 до 2000 | 0,05; 0,10 | 20; 30 | |
| от 0 до 2500 | 0,05; 0,10 | 20; 30 | |
| от 0 до 3000 | 0,05; 0,10 | 20; 30 | |
| от 0 до 125 | 0,01; 0,02 | - | |
| от 0 до 150 | 0,01; 0,02 | - | |
| ШЦК-I | от 0 до 200 | 0,01; 0,02 | - |
| от 0 до 250 | 0,01; 0,02 | - | |
| от 0 до 300 | 0,01; 0,02 | - |
| Модификация | Диапазон измерений наружных размеров, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности электронного отсчетного устройства), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
| от 0 до 125 | 0,01 | - | |
| от 0 до 150 | 0,01 | - | |
| ШЦЦ-1 | от 0 до 200 | 0,01 | - |
| от 0 до 250 | 0,01 | - | |
| от 0 до 300 | 0,01 | - | |
| от 0 до 200 | 0,01 | 10 | |
| от 0 до 250 | 0,01 | 10 | |
| от 0 до 300 | 0,01 | 10 | |
| от 0 до 400 | 0,01 | 10; 20 | |
| от 0 до 500 | 0,01 | 10; 20 | |
| от 0 до 600 | 0,01 | 10; 20 | |
| от 0 до 630 | 0,01 | 10; 20 | |
| от 250 до 630 | 0,01 | 10; 20 | |
| ШЦЦ-11 | от 0 до 800 | 0,01 | 10; 20 |
| от 250 до 800 | 0,01 | 10; 20 | |
| от 0 до 1000 | 0,01 | 10; 20 | |
| от 320 до 1000 | 0,01 | 10; 20 | |
| от 0 до 1250 | 0,01 | 20; 30 | |
| от 500 до 1250 | 0,01 | 20; 30 | |
| от 0 до 1600 | 0,01 | 20; 30 | |
| от 500 до 1600 | 0,01 | 20; 30 | |
| от 0 до 2000 | 0,01 | 20; 30 | |
| от 800 до 2000 | 0,01 | 20; 30 | |
| от 0 до 400 | 0,01 | 10; 20 | |
| от 0 до 500 | 0,01 | 10; 20 | |
| от 0 до 600 | 0,01 | 10; 20 | |
| от 0 до 630 | 0,01 | 10; 20 | |
| от 250 до 630 | 0,01 | 10; 20 | |
| от 0 до 800 | 0,01 | 10; 20 | |
| от 250 до 800 | 0,01 | 10; 20 | |
| от 0 до 1000 | 0,01 | 10; 20 | |
| ТТТЦЦ-ТТТ | от 320 до 1000 | 0,01 | 10; 20 |
| от 0 до 1250 | 0,01 | 10; 20 | |
| от 500 до 1250 | 0,01 | 20; 30 | |
| от 0 до 1600 | 0,01 | 20; 30 | |
| от 500 до 1600 | 0,01 | 20; 30 | |
| от 0 до 2000 | 0,01 | 20; 30 | |
| от 800 до 2000 | 0,01 | 20; 30 | |
| от 0 до 2500 | 0,01 | 20; 30 | |
| от 0 до 3000 | 0,01 | 20; 30 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений наружных размеров при температуре окружающей среды от плюс 15 до плюс 25 °С_
| Измеряемая длина*, мм | Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм | ||||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||||
| 0,02 | 0,05 | 0,1 для исполнения | 0,01 | 0,02 | 0,01 | ||
| 1 | 2 | ||||||
| от 0 до 100 включ. | ±0,05 | ±0,10 | ±0,10 | ±0,20 | ±0,03 | ±0,04 | ±0,03 |
| св. 100 до 200 включ. | ±0,10 | ±0,15 | ±0,15 | ±0,25 | ±0,04 | ±0,06 | ±0,04 |
| св. 200 до 300 включ. | ±0,14 | ±0,20 | ±0,20 | ±0,30 | ±0,05 | ±0,08 | ±0,05 |
| св. 300 до 400 включ. | - | ±0,25 | ±0,25 | - | - | - | ±0,06 |
| св. 400 до 600 включ. | - | ±0,25 | ±0,25 | - | - | - | ±0,07 |
| св. 600 до 800 включ. | - | ±0,30 | ±0,30 | - | - | - | ±0,08 |
| св. 800 до 1000 включ. | - | ±0,30 | ±0,30 | - | - | - | ±0,10 |
| св. 1000 до 1200 включ. | - | ±0,35 | ±0,35 | - | - | - | ±0,12 |
| св. 1200 до 1400 включ. | - | ±0,35 | ±0,35 | - | - | - | ±0,14 |
| св. 1400 до 1600 включ. | - | ±0,35 | ±0,40 | - | - | - | ±0,16 |
| св. 1600 до 2000 включ. | - | ±0,40 | ±0,40 | - | - | - | ±0,18 |
| св. 2000 до 2500 включ. | - | ±0,40 | ±0,45 | - | - | - | ±0,20 |
| св. 2500 до 3000 | - | ±0,40 | ±0,45 | - | - | - | ±0,22 |
| Примечание: * - за измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок | |||||||
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм для штангенциркулей модели I, мм | ±0,10 |
| Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров для штангенциркулей моделей II и III, мм, не более | ±0,10 |
| Отклонение от параллельности образующих измерительных поверхностей губок для измерений внутренних размеров у штангенциркулей моделей II и III, мм, не более | 0,03 |
| Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров штангенциркулей модели I, установленных на размер 10 мм, мм | 10,00±0,15 |
| Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров штангенциркулей модели I, установленных на размер 10 мм, мм, не более | 0,03 |
| Допуск плоскостности* и прямолинейности измерительных поверхностей губок на 100 мм длины, мм, не более | 0,02 |
| Допуск прямолинейности торца штанги штангенциркулей модели I, мм, не более | 0,01 |
| Допуск параллельности измерительных поверхностей губок для наружных измерений на 100 мм длины, мм, не более: - при значении отсчета по нониусу, цене деления круговой шкалы и шаге дискретности не более 0,05 мм; - при значении отсчета по нониусу 0,1 мм | 0,02 0,03 |
| Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей штангенциркулей по ГОСТ 2789-73, мкм, не более | 0,63 |
| Параметр шероховатости Ra измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей штангенциркулей по ГОСТ 2789-73, мкм, не более | 0,80 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре 25 °С, %, не более | + 10 до +40 80 |
| Средний срок службы, лет, не менее | 3 |
| Примечание: * -требования к плоскостности относится только к измерительным поверхностям шириной более 4 мм | |
| Модификация | Диапазон измерений наружных размеров, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| ШЦ-Т ШЦК-Т ШЦЦ-Т | от 0 до 125 | 220 | 78 | 25 | 0,20 |
| от 0 до 150 | 245 | 78 | 25 | 0,30 | |
| от 0 до 200 | 350 | 87 | 25 | 0,40 | |
| от 0 до 250 | 400 | 108 | 25 | 0,45 | |
| от 0 до 300 | 425 | 145 | 25 | 0,65 | |
| ТТТТТ-ТТ ШЦЦ-ТТ ТТТТТ-ТТТ ШЦЦ-Ш | от 0 до 160 | 280 | 110 | 25 | 0,30 |
| от 0 до 200 | 350 | 110 | 25 | 0,40 | |
| от 0 до 250 | 400 | 115 | 25 | 0,50 | |
| от 0 до 300 | 425 | 120 | 25 | 0,60 | |
| от 0 до 320 | 440 | 120 | 25 | 0,70 | |
| от 0 до 400 | 600 | 180 | 30 | 1,10 | |
| от 0 до 500 | 660 | 200 | 30 | 1,15 | |
| от 0 до 600 | 800 | 265 | 30 | 1,50 | |
| от 0 до 630; от 250 до 630 | 850 | 265 | 30 | 1,70 | |
| от 0 до 800; от 250 до 800 | 1100 | 355 | 30 | 2,15 | |
| от 0 до 1000; от 320 до 1000 | 1350 | 355 | 30 | 3,25 | |
| от 0 до 1250; от 500 до 1250 | 1520 | 485 | 30 | 4,15 | |
| от 0 до 1600; от 500 до 1600 | 1880 | 485 | 30 | 5,10 | |
| от 0 до 2000 от 800 до 2000 | 2450 | 485 | 30 | 5,25 | |
| от 0 до 2500 | 3050 | 485 | 30 | 8,50 | |
| от 0 до 3000 | 3500 | 485 | 30 | 10,00 | |
наносится в правом верхнем углу на паспорта типографским методом. Комплектность средства измерений
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль | - | 1 шт. |
| Элемент питания (для штангенциркулей ШЦЦ) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт для штангенциркулей: - ттттт - ШЦК - ШЦЦ | ТТТЦ.00.001.ПС ТТТЦК .00.001.ПС ШЦЦ.00.001.ПС | 1 экз. |
| Методика поверки | МП 203-64-2019 | 1 экз. |
осуществляется по документу МП 203-64-2019 «Штангенциркули торговой марки «Калиброн». Методика поверки», утвержденному ФГУП «ВНИИМС» 14 ноября 2019 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г
Техническая документация фирмы-изготовителя.
