| Номер в госреестре | 57499-14 |
| Наименование СИ | Манометры избыточного давления, вакуумметры и мановакуумметры показывающие сигнализирующие |
| Обозначение типа СИ | модели ДМ2005м |
| Изготовитель | Общество с ограниченной ответственностью Производственное объединение "Прибор" (ООО ПО "Прибор"), г. Екатеринбург |
| Год регистрации | 2014 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры избыточного давления, вакуумметры и мановакуумметры показывающие сигнализирующие, модели ДМ2005м, ДВ2005м, ДА2005м, ДМ2010м, ДВ2010м, ДА2010м (далее приборы), предназначены для непрерывных измерений избыточного и вакуумметрического давления не агрессивных, не кристаллизующихся жидкостей, газов (в том числе кислород) и пара в системах автоматического контроля, регулирования и управления технологическими процессами.
Прибор представляет собой цилиндрический корпус с предохранительным стеклом и со штуцером в нижней части.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента, один конец которого запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки. Измеряемая среда поступает через штуцер в чувствительный элемент, который посредством трибко-секторного механизма поворачивает показывающую стрелку на угол относительно шкалы, пропорциональный измеряемому давлению.
Стрелка при помощи штифта ведет за собой рычажок с контактом, который, соприкасаясь с неподвижным контактом (по предварительно выставленным уставкам) замыкает или размыкает (в зависимости от исполнения) электрическую цепь сигнального или регулирующего устройства.
Приборы выпускаются в виде нескольких модификаций. Отличия и обозначения модификаций представлены в таблицах 1 и 2.

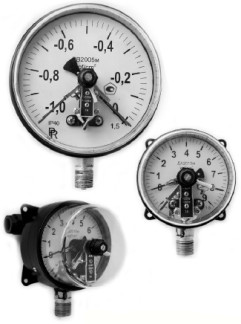

Фотографии общего вида приборов приведены на рисунке 1.
Метрологические и технические характеристики манометров избыточного давления, вакуумметров и мановакуумметров показывающих сигнализирующих различных модификаций указаны в таблице 1 и таблице 2.
Таблица 1 Наименование прибора, исполнение, диапазон показаний, класс точности _и измеряемая среда
Наименование
прибора
Исполнение
класс
точности
У
(условное
обозначение
прибора)
Диапазон измерений
2
давления, МПа ( кгс/см )
Измеряемая
среда
1
2
3
4
5
| от 0 | до 0,06 | (0,6) |
| от 0 | до 0,10 | (1,0) |
| от 0 | до 0,16 | (1,6) |
| от 0 | до 0,25 | (2,5) |
| от 0 | до 0,40 | (4,0) |
| от 0 | до 0,60 | (6,0) |
| от 0 | до 1,00 | (10,0) |
| от 0 | до 1,60 | (16,0) |
| от 0 | до 2,50 | (25,0) |
| от 0 | до 4,00 | (40,0) |
| от 0 | до 6,00 | (60,0) |
| от 0 | до 10,00 | (100,0) |
ДМ2005м
Манометр
ДМ2010м
Жидкость, пар, газ (в том числе кислород)
ДВ2005м
ДВ2010м
± 1,5
Вакуумметр
от минус 0,1 (минус 1) до 0
от минус 0,1 (минус 1) до 0,06 (0,6) от минус 0,1 (минус 1) до 0,15 (1,5) от минус 0,1 (минус 1) до 0,30 (3,0) от минус 0,1 (минус 1) до 0,50 (5,0) от минус 0,1 (минус 1) до 0,90 (9,0) от минус 0,1 (минус 1) до 1,50 (15,0) от минус 0,1 (минус 1) до 2,40 (24,0)
ДА2005м
Мано-
вакуумметр
Жидкость, пар, газ (в том числе кислород)
от 0 до 16,00 (160,0)
от 0 до 25,00 (250,0)
от 0 до 40,00 (400,0)
от 0 до 60,00 (600,0)
ДМ2005м
± 1,0
Манометр
ДМ2010м
Жидкость, пар, газ (в том числе кислород)
от минус 0,1 (минус 1) до 1,50 (15,0) от минус 0,1 (минус 1) до 2,40 (24,0)
ДА2005м
Мано-
вакуумметр
ДА2010м
Лист № 4 Всего листов 6
Таблица 2 Пределы основной допускаемой приведенной погрешности срабатывания _сигнализирующего устройства_
| Наименование прибора | Класс точности прибора, % | Предел основной допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % | |
| Со скользящими контактами | С магнитным пожатием | ||
| ДМ2005м, ДА2005м | 1,0 | ± 1,5 | ± 2,5 |
| ДМ2010м, ДА2010м | 1,0 | ± 1,5 | ± 4,0 |
| ДМ2005м, ДВ2005м, ДА2005м | 1,5 | ± 2,5 | ± 4,0 |
| ДМ2010м, ДВ2010м, ДА2010м | 1,5 | ± 2,5 | ± 6,0 |
Вариация показаний прибора (срабатывания сигнализирующего устройства) не превышает абсолютного значения предела основной приведенной погрешности измерения (срабатывания).
Рабочий диапазон измерений избыточного давления должен быть от 0 до 75 % диапазона шкалы манометра.
Диапазон измерений вакуумметрического давления должен быть равен диапазону показаний.
Манометры устойчивы к воздействию температуры окружающего воздуха от минус 50 до плюс 60 °С.
Дополнительная погрешность показаний измерения давления от воздействия температуры окружающего воздуха, выраженная в процентах от диапазона показаний, не превышает ± 0,6 % на каждые 10 оС (от 23 ± 5 оС).
Дополнительная погрешность срабатывания сигнализирующего устройства от воздействия температуры окружающего воздуха, выраженная в процентах от диапазона показаний, не превышает ± 1,0 % на каждые 10оС (от 23 ± 5оС).
Сигнализирующая часть выполнена в виде отдельного блока:
Значение коммутируемого тока от 0,01 А до 1 А.
Разрывная мощность контактов приборов от 30 до 50 ВА (Вт).
Напряжение внешних коммутируемых цепей не более:
380 В для цепей переменного тока с частотой (50 ± 1) Гц;
220 В для цепей постоянного тока.
Габаритные размеры приборов, мм не более:
ДМ2005м, ДВ2005м, ДА2005м 200х200х120
ДМ2010м, ДВ2010м, ДА2010м 138x135x126
Масса приборов, кг, не более:
ДМ2005м, ДВ2005м, ДА2005м 1,3
ДМ2010м, ДВ2010м, ДА2010м 0,8
Знак утверждения типа наносят на циферблат офсетной печатью, а в соответствующий раздел руководства по эксплуатации и паспорт - типографским способом.
В комплект поставки входят:
1. Прибор
2. Паспорт
3. Руководство по эксплуатации
1 шт.
1 экз.
1 экз. (при поставке потребителю партии однотипных приборов не менее 10 штук допускается прилагать одно руководство на каждые три прибора).
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакууммет-ры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Средства поверки (эталоны): манометр грузопоршневой МП-60 до 60 кгс/см2 класс точности 0,05, разряд II; манометр грузопоршневой МП-6 до 6 кгс/см класс точности 0,05, разряд II; мановакуумметр грузопоршневой МВП-2,5 от минус 1 до 2,5 кгс/см2 класс точности 0,05, разряд II.
Разрешается применять другие средства поверки (эталоны) с характеристиками не хуже указанных.
Методика измерений приведена в документе: Манометры избыточного давления, вакуумметры показывающие сигнализирующие, модели ДМ2005м, ДВ2005м, ДА2005м, ДМ2010м, ДВ2010м, ДА2010м. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к манометрам избыточного давления, вакуумметрам и мановакуумметрам показывающим сигнализирующим, моделей ДМ2005м, ДВ2005м, ДА2005м, ДМ2010м, ДВ2010м, ДА2010м
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры и тяго-напоромеры. Общие технические условия.
2. Приказ Минздравсоцразвития РФ от 09.09.2011 № 1034.
3. Технические условия ТУ 4212-003-68387217-2014 «Манометры избыточного давления, вакуумметры и мановакуумметры показывающие сигнализирующие, модели: ДМ2005м, ДВ2005м, ДА2005м, ДМ2010м, ДВ2010м, ДА2010м.
4. ГОСТ Р 8.802-2012 ГСИ. Государственная первичный поверочная схема для средств измерений избыточного давления до 250 МПа.
при выполнении работ по обеспечению безопасных условий и охраны труда; при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Всего листов 6
