| Номер в госреестре | 54835-13 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | СВК (СВК-15Х(М)(И), СВК-15Г(М)(И), СВК-20Х(И), СВК-20Г(И)) |
| Изготовитель | ООО "ГЕРРИДА", г.Казань |
| Год регистрации | 2013 |
| Срок свидетельства | 10.09.2018 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |

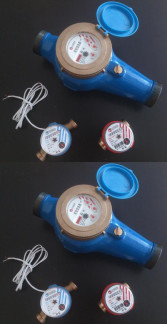

Счетчики воды крыльчатые СВК (далее - счетчики) предназначены для учета, в том числе коммерческого потреблённой холодной и горячей воды в промышленной и коммунально-бытовой сферах, а также для контроля технологических процессов.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся в потоке воды со скоростью, пропорциональной расходу.
Конструктивно счетчик состоит из крыльчатки с магнитной полумуфтой, находящейся в корпусе, и счетного механизма, имеющего с ней магнитную связь.
Счетный механизм имеет магнитную полумуфту, понижающий редуктор и индикаторное устройство в виде цифровых барабанчиков и набора стрелок, указывающих пролитый объем воды.
Счетчики воды крыльчатые имеют две модификации:
М - счётчики СВК-15 с монтажной длиной 80 мм;
И - счётчики, имеющие импульсный выход для дистанционного съёма показаний.
| Класс по ГОСТ Р 50193.1 | СВК-15Х(М)(И) СВК-15Г(М)(И) | СВК-20Х(И) СВК-20Г(И) | |
| Диаметр условного прохода, мм | 15 | 20 | |
| Максимальный расход, Ошах , м3/ч | А/В | 3,0 | 5,0 |
| Номинальный расход, Qn , м3/ч | А/В | 1,5 | 2,5 |
| Переходный расход Qt , м3/ч | В | 0,12 | 0,2 |
| A | 0,15 | 0,25 | |
| Минимальный расход, Qmin , м3/ч | В | 0,03 | 0,05 |
| A | 0,06 | 0,1 | |
| Порог чувствительности, м3/ч, не более | 0,015 | 0,025 | |
| Пределы допускаемой относительной погрешности счётчика в диапазоне расходов, % - от Qmin до Qt - от Qt до °шап | ± 5 ± 2 | ||
| Потеря давления, МПа, не более | 0,1 | ||
| Температура измеряемой воды, °С, не более | 5 - 30 (5 - 90) | ||
| Ёмкость индикаторного устройства, м3 | 99999,999 | ||
| Габаритные размеры, мм, не более | 110х80х85 | 130х80х95 | |
| Масса, кг, не более | 0,65 | 0,87 | |
| Средний срок службы, лет, не менее | 12 | ||
наносится на накладку счетчика флексографским способом и на титульный лист паспорта.
счетчик воды 1 шт.
штуцер 2 шт.
поставляется по заказу потребителя
гайка 2 шт.
прокладка 2 шт.
Руководство по эксплуатации
осуществляется по документу МИ 1592-99 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки»
Средства поверки:
- установка для поверки счетчиков воды, кт 0,2.
изложены в р. 2 «Использование по назначению. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счётчикам воды крыльчатым СВК (СВК-15Х(М)(И), СВК-15Г(М)(И), СВК-20Х(И), СВК-20Г(И))
1. ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические
условия.
2. ТУ 4213-001-65492540-2010. Счетчики воды крыльчатые СВК.
при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 251798 |
| Поверителей | 480 |
