| Номер в госреестре | 51486-12 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | МК, МК Ц, МЗ, МЛ, МТ |
| Изготовитель | ООО "Кировский завод "Красный инструментальщик" (Крин), г. Киров |
| Год регистрации | 2012 |
| Срок свидетельства | 12.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Микрометры МК, МК Ц, МЗ, МЛ, МТ Назначение средства измерений
Микрометры предназначены:
- МК, МК Ц - гладкие для измерения наружных размеров изделий;
- МЗ - зубомерные для измерения длины общей нормали зубчатых колес с модулем
от 1 мм;
- МЛ - листовые для измерения толщины листов и лент;
- МТ - трубные для измерения толщины стенок труб.
Физическая величина - длина (мм).
Принцип действия микрометров МК, МЛ, МЗ, МТ - механический, микрометра МК Ц - механический и электронный.

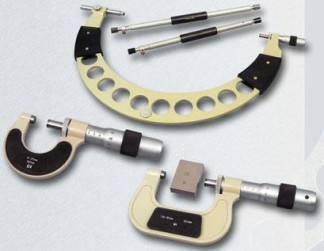

Микрометр любого типа представляет собой скобу, в которую слева запрессована пятка, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.
Для того, чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.
Форма измерительной поверхности пятки микрометра МК, МК Ц плоская; микрометров МЛ и МТ - сферическая; микрометра МЗ - срезанная тарельчатая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ оснащены твёрдым сплавом. Измерительные поверхности микрометра МЗ закаленные.
В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерения на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц, МЗ с диапазоном измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300мм
- сферическими.
Микрометры имеют следующие модификации, отличающихся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой:
МК - 15 (МК 25, МК 50, МК 75, МК 100, МК 125, МК 150, МК 175, МК 200, МК 225, МК 250, МК 275, МК 300, МК 400, МК 500, МК 600);
МК Ц- 4 (МК Ц25, МК Ц50, МК Ц75, МК Ц100);
МТ - 1 (МТ 25);
- Модификация, диапазон измерений, пределы допускаемой погрешности микрометра в любой точке диапазона измерений при нормируемом измерительном усилии и температуре указаны в таблице 1.
Т а б л и ц а 1
| Модифика ция | Допускаемое изменение показаний микрометра от изгиба скобы, мкм, | Диапазон измерений, мм | Пределы допускаемой погрешности микрометра, мкм, класса точности | Допускаемое отклонение температуры, °С, | Измери тельное усилие, Н | |
| при усилии 10 Н | 1 | 2 | от 20 °С, | |||
| МК 25 | 2,0 | 0 - 25 | ±2,0 | |||
| МК 50 | 2,0 | 25 - 50 | ±4,0 | |||
| МК 75 | 3,0 | 50 - 75 | ±2,5 | ±4 | ||
| МК 100 | 3,0 | 75 - 100 | ||||
| МК 125 | 4,0 | 100 - 125 | ||||
| МК 150 | 4,0 | 125 - 150 | ±3,0 | ±5,0 | ||
| МК 175 | 5,0 | 150 - 175 | ||||
| МК 200 | 5,0 | 175 - 200 | ||||
| МК 225 | 6,0 | 200 - 225 | ||||
| МК 250 | 6,0 | 225 - 250 | ±4,0 | ±6,0 | ±3 | 5 - 10 |
| МК 275 | 6,0 | 250 - 275 | ||||
| МК 300 | 6,0 | 275 - 300 | ||||
| МК 400 | 8,0 | 300 - 400 | ±5,0 | ±8,0 | ||
| МК 500 | 10,0 | 400 - 500 | ||||
| МК 600 | 12,0 | 500 - 600 | ±6,0 | ±10,0 | ±2 | |
| МК Ц25 | 2,0 | 0 - 25 | ||||
| МК Ц50 | 2,0 | 25 - 50 | ±2,0 | ±4,0 | ||
| МК Ц75 | 3,0 | 50 - 75 | ||||
| МК Ц100 | 3,0 | 75 - 100 | ±3,0 | |||
| МЗ 25 | 2,0 | 0 - 25 | ||||
| МЗ 50 | 2,0 | 25 - 50 | ±4,0 | ±5,0 | ±4 | |
| МЗ 75 | 3,0 | 50 - 75 | ||||
| МЗ 100 | 3,0 | 75 - 100 | 3 - 7 | |||
| МЛ 5 | 2,0 | 0 - 5 | ||||
| МЛ 10 | 2,0 | 0 - 10 | - | ±4,0 | ||
| МЛ 25 | 2,0 | 0 - 25 | ||||
| МТ 25 | 2,0 | 0 - 25 | ±2,0 | ±4,0 | ||
- Цена деления микрометров МК, МЗ, МЛ, МТ - 0,01 мм.
- Шаг дискретности электронного цифрового отсчетного устройства микрометра МК Ц
0,001 мм.
- Элемент питания напряжением 3 В.
- Колебание измерительного усилия - не более 2 Н.
- Допуск плоскостности измерительных поверхностей микрометров и допуск параллельности плоских измерительных поверхностей (кроме МЛ, МТ) указаны в таблице 2.
Т а б л и ц а 2
| Модифи кация | Диапазон измерений, мм | Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | ||
| 1 | 2 | 1 | 2 | ||
| МК 2 5 | 0 - 25 | 1,5 | 2,0 | ||
| МК 50 | 25 - 50 | 2,0 | |||
| МК 75 | 50 - 75 | 3,0 | |||
| МК 100 | 75 - 100 | ||||
| МК 125 | 100 - 125 | 3,0 | |||
| МК 150 | 125 - 150 | 4,0 | |||
| МК 175 | 150 - 175 | ||||
| МК 200 | 175 - 200 | ||||
| МК 225 | 200 - 225 | 4,0 | 6,0 | ||
| МК 250 | 225 - 250 | 0,6 | |||
| МК 275 | 250 - 275 | ||||
| МК 300 | 275 - 300 | 5,0 | 8,0 | ||
| МК 400 | 300 - 400 | 0,9 | |||
| МК 500 | 400 - 500 | 7,0 | 10,0 | ||
| МК 600 | 500 - 600 | 12,0 | |||
| МК Ц25 | 0 - 25 | 1,5 | 2,0 | ||
| МК Ц50 | 25 - 50 | 2,0 | |||
| МК Ц75 | 50 - 75 | 3,0 | 3,0 | ||
| МК Ц100 | 75 - 100 | ||||
| МЗ 25 | 0 - 25 | 2,0 | 2,0 | ||
| МЗ 50 | 25 - 50 | 0,9 | |||
| МЗ 75 | 50 - 75 | 3,0 | 3,0 | ||
| МЗ 100 | 75 - 100 | ||||
| МЛ 5 | 0 - 5 | ||||
| МЛ 10 | 0 - 10 | 0,6 | |||
| МЛ 25 | 0 - 25 | ||||
| МТ 25 | 0 - 25 | 0,6 | 0,9 | ||
- Измерительное перемещение микровинта, шаг микровинта, вылет скобы,
габаритные размеры и масса микрометров приведены в таблице 3.
Т а б л и ц а 3
| Модификация | Измерительное перемещение микровинта, мм | Шаг микровинт а мм | Вылет скобы, мм, не менее | Г абаритные размеры, мм, не более длина х ширина х высота | Масса, кг, не более |
| 1 | 2 | 3 | 4 | 5 | 6 |
| МК 25 | 25 | 0,5 | 16,5 | 126 х 23 х 66 | 0,28 |
| МК 50 | 29,0 | 155 х 23 х 75 | 0,370 | ||
| МК 75 | 41,5 | 183 х 23 х 86 | 0,460 | ||
| МК 100 | 54,0 | 211 х 23 х 105 | 0,580 | ||
| МК 125 | 66,5 | 242 х 23 х 144 | 0,790 | ||
| МК 150 | 25 | 0,5 | 79,0 | 267 х 23 х 163 | 0,850 |
| МК 175 | 91,5 | 293 х 23 х 175 | 0,970 | ||
| МК 200 | 104,0 | 319 х 23 х 190 | 1,200 | ||
| МК 225 | 116,5 | 350 х 23 х 219 | 1,550 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| МК 250 | 129,0 | 375 х 23 х 221 | 1,570 | ||
| МК 275 | 141,5 | 404 х 23 х 254 | 1,310 | ||
| МК 300 | 154,0 | 430 х 23 х 267 | 1,420 | ||
| МК 400 | 216,0 | 530 х 29 х 302 | 2,400 | ||
| МК 500 | 266,0 | 630 х 29 х 365 | 4,010 | ||
| МК 600 | 316,0 | 730 х 29 х 435 | 5,170 | ||
| МК Ц25 | 25 | 0,5 | 16,5 | 170 х 27 х 65 | 0,250 |
| МК Ц50 | 29,0 | 190 х 27 х 95 | 0,325 | ||
| МК Ц75 | 41,5 | 215 х 27 х 95 | 0,425 | ||
| МК Ц100 | 54,0 | 240 х 27 х 110 | 0,510 | ||
| МЗ 25 | 162 х 30 х 78 | 0,500 | |||
| МЗ 50 | 30,0 | 188 х 30 х 89 | 0,600 | ||
| МЗ 75 | 216 х 30 х 108 | 0,700 | |||
| МЗ 100 | 243 х 30 х 148 | 0,800 | |||
| МЛ 5 | 5 | 20,0 | 97 х 56 х 76 | 0,240 | |
| МЛ 10 | 10 | 1,0 | 40,0 | 130 х 54 х 97 | 0,400 |
| МЛ 25 | 25 | 80,0 | 154 х 54 х 168 | 0,500 | |
| МТ 25 | 25 | 0,5 | 17,0 | 126 х 23 х 68 | 0,300 |
- Допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер приведены в таблице 4.
Т а б л и ц а 4
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
| 1 | 2 | ||
| 25; 50; 75 | ±1 ,0 | ±1 ,5 | 0,50 |
| 100; 125 | ±1,2 | ±2,0 | 0,75 |
| 150; 175 | ±1,2 | ±2,0 | 1,00 |
| 200; 225; 250; 275 | ±1,5 | ±2,0 | 1,50 |
| 325; 375; 425; 475 | ±2,0 | ±3,5 | - |
| 525; 575 | ±2,0 | ±4,0 | - |
- Шероховатость измерительных поверхностей микрометров и установочных мер- Яа <0,08 мкм.
- Наименьший внутренний диаметр труб, измеряемых микрометром МТ - 8 мм или 12
мм.
- Измерительные поверхности микрометров МК (МК Ц), МЛ, МТ оснащены твёрдым сплавом, МЗ - закалённые.
- Условия эксплуатации: температура окружающей среды - от 10 °С до 30 °С, относительная влажность воздуха не более 80 % при температуре 25 °С.
- Средний срок службы микрометра не менее 6 лет.
Знак утверждения типа наносят на скобу микрометра методом гравирования или лазером или на микрометрическую головку методом наклейки, на титульный лист эксплуатационного документа - типографским способом.
В комплектность входят:
- для микрометра МК: микрометр, мера установочная (для микрометра с верхним пределом измерения от 50 до 300 мм - 1 шт., для микрометра с верхним пределом измерения более 300 мм - 2 шт.), четыре соединительные гильзы (для микрометра с верхним пределом измерения более 300 мм), ключ, футляр, руководство по эксплуатации, методика поверки (по заказу потребителя);
- для микрометра МК Ц: микрометр; мера установочная (для микрометра с верхним пределом измерения более 25 мм); элемент питания; ключ; футляр; руководство по эксплуатации, методика поверки (по заказу потребителя);
- для микрометра МЗ: микрометр, установочная мера (для микрометров с верхним пределом измерений 50 мм и более), ключ, футляр, руководство по эксплуатации, методика поверки (по заказу потребителя);
- для микрометра МЛ: микрометр, ключ для установки пятки, ключ для установки барабана, футляр, руководство по эксплуатации, методика поверки (по заказу потребителя);
- для микрометра МТ: микрометр, ключ, футляр, руководство по эксплуатации, методика поверки (по заказу потребителя).
осуществляется по МП 008-2012 «Микрометры. Методика поверки», утвержденной 22 июня 2012 года ГЦИ СИ ФБУ «Кировский ЦСМ».
Перечень средств поверки (эталонов):
1) концевые меры 1-Н3, 1-Н8, 1-Н21, 2-Н21 ГОСТ 9038-90;
2) машина оптико-механическая ИЗМ-1 ТУ 3-3.1045-75;
3) меры с цилиндрическими измерительными поверхностями;
4) плоская стеклянная пластина нижняя ПИ 60-2 ТУ3.3.2123-88;
5) плоскопараллельные стеклянные пластины ГОСТ 1121-75;
6) головка измерительная 1ИГ ГОСТ 18833-73;
7) образцы шероховатости с параметром Ra=0,08 мкм ГОСТ 9378-75;
8) плита поверочная 630х400 ГОСТ 10905-86;
9) щуп 0,45-100 кт 2 ТУ 2-034-221197-011-91.
Сведения о методиках (методах) измерений приведены в следующих документах:
1) МК 25.. .600.000 РЭ «Микрометр. Руководство по эксплуатации».
2) МК Ц.000 РЭ «Микрометр гладкий. Руководство по эксплуатации».
3) МЗ.000 РЭ «Микрометр. Руководство по эксплуатации».
4) МЛ.000 РЭ «Микрометр. Руководство по эксплуатации».
5) МТ 25.000 РЭ «Микрометр. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МЗ, МЛ, МТ
1) ГОСТ 6507-90 «Микрометры. Технические условия».
2) МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1х10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
3) МП 008-2012 «Микрометры. Методика поверки».
Микрометры МК, МК Ц, МЗ, МЛ, МТ применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям;
