| Номер в госреестре | 50797-12 |
| Наименование СИ | Счетчики воды крыльчатые многоструйные |
| Обозначение типа СИ | ОХТА М |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 10.08.2017 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |

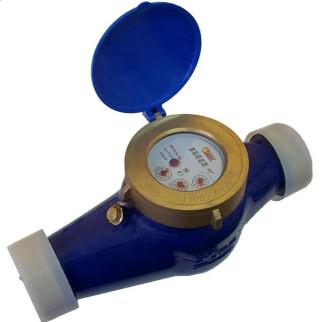

Счетчики воды крыльчатые многоструйные ОХТА М (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Принцип действия счётчика основан на измерении числа оборотов крыльчатого преобразователя расхода, вращающегося под действием потока воды, протекающей по трубопроводу. Вращение крыльчатки, крыльчатого преобразователя расхода, передается магнитной муфтой на герметично закрытый счётный механизм.
Счетчики воды крыльчатые ОХТА М, представляют собой многоструйные сухоходные счетчики состоящие из крыльчатого преобразователя расхода, счётного механизма и фиксирующего кольца.
Крыльчатый преобразователь расхода состоит из корпуса герметично закрытого крышкой с расположенной внутри крыльчаткой.
Счетный механизм счетчика крепится к корпусу крыльчатого преобразователя фиксирующим кольцом, блокирующим доступ к регулировкам счетного механизма. Счётный механизм содержит масштабирующий редуктор с роликовыми и стрелочными указателями объёма. Связь крыльчатки с редуктором счётного механизма осуществляется магнитными полумуфтами через стенку крышки корпуса.
Счетный механизм отображает потребление воды в кубических метрах на индикаторном устройстве, состоящем из пяти роликов и стрелочных указателей.
Счетчик имеет встроенный сетчатый фильтр для защиты от попадания в камеру крупных механических частиц. Вокруг магнитной муфты установлены стальные кольца антимагнитной защиты для предотвращения попыток воздействия магнитным полем на работу счётного механизма.
Конструкция счетчика обеспечивает возможность опломбирования регулирующего устройства и счетного механизма от несанкционированного вмешательства.
Счетчики имеют исполнения для измерений объема холодной, холодной или горячей воды (универсальные), протекающей в трубопроводах, отличающиеся диаметром условного прохода, материалом корпуса, наличием или отсутствием интерфейса для удаленного доступа, наличием или отсутствием дополнительных опций
Счетчики имеют импульсный выход, позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем (вес импульса 10 дм3/имп).
Исполнения счетчиков определяются в соответствии со структурой условного обозначения, приведенной на рисунке 1.
ОХТА М
-ХХ
Х
Х
Х
всего листов 4
ХХ
| ХХ | Тмакс1 Рмакс2 (указывается при Т=150 оС, Р=1,6 МПа) | |
| Дополнительные опции: - отсутствует | ||
| КХ - клапан (Х - номер исполнения) | ||
| СХ - картридер (Х - номер исполнения) | ||
| I - электронная индикация | ||
Тип интерфейса для удалённого доступа:
- отсутствует И - датчик импульсов проводной E4 - интерфейс EIA485 2E4 - два интерфейса EIA485 ETH - Ethernet MB - интерфейс MBus GSM - GSM модем PL - PLC модем
ИЕХ - радиомодем (Х - номер исполнения)
Тип соединения (указывается для Ду 50):
- резьбовое Ф - фланцевое
Материал корпуса
- латунь А - сплав на основе алюминия П - полимерный материал
Для измерений объёма воды:
Х - холодной У- горячей или холодной ( универсальный)
Диаметр условного прохода, мм 25, 32, 40, 50
Тип счетчика
Класс точности счетчиков по ГОСТ Р 50193.1 при горизонтальной установке - В, при вертикальной установке - А.
Основные технические характеристики счётчиков приведены в таблице 1.
Таблица 1 Основные технические характеристики счётчиков._
| Наименование и размерность величины | Значение, для счётчиков с ДУ, мм | |||
| 25 | 32 | 40 | 50 / 50 Ф 2 | |
| Номинальный расход Q n, м3/ч | 3,5 | 6,0 | 10 | 15 |
| Максимальный расход Q max, м3/ч | 7,0 | 12 | 20 | 30 |
| Минимальный расход Q min, м3/ч: при вертикальной установке при горизонтальной установке | 0,14 0,07 | 0,24 0,12 | 0,40 0,20 | 0,60 0,30 |
| Переходный расход Q t, м3/ч: при вертикальной установке при горизонтальной установке | 0,35 0,28 | 0,60 0,48 | 1,00 0,80 | 1,50 1,20 |
| Порог чувствительности, м3/ч, не более: при вертикальной установке при горизонтальной установке | 0,05 0,02 | 0,08 0,04 | 0,13 0,07 | 0,20 0,10 |
| Максимальное рабочее давление воды, МПа (бар), не более | 1,0 (10) или 1,6 (16)1 | |||
| Потеря давления при Q max, МПа, не более | 0,1 | |||
| Емкость счетного механизма, м3 | 99999 | |||
| Цена деления младшего разряда, м3 | 0,0001 | 0,001 | ||
| Диапазон температуры воды: для счетчиков холодной воды, °С для универсальных счетчиков, °С | 5 - 40 5 - 90 (5 - 150)1 | |||
| Масса, кг, не более | 2,6 | 2,8 | 5,4 | 7,2 / 14,0 2 |
| Номинальный диаметр резьбового соединения счетчика, дюйм | G 1 >/4 | G 1 / | G 2 | G 2 / |
| фланцевое2 | ||||
| Габаритные размеры, мм, не более: длина высота ширина | 260 120 104 | 260 120 104 | 300 155 125 | 300 / 280 2 155 / 175 2 125 / 165 2 |
| Средний срок службы, лет | 12 | |||
| Средняя наработка на отказ, ч: для счетчиков горячей воды для счетчиков холодной воды | 60000 1 00000 | |||
- поставляются по специальному заказу; 2 - фланцевое соединение.
Пределы допускаемой относительной погрешности счётчиков ОХТА М, %:
в диапазоне расходов от Q min до Q t ± 5;
в диапазоне расходов от Q t до Q max включительно ± 2.
Условия эксплуатации:
- рабочий диапазон температур окружающего воздуха, °С от 5 до 50
- относительная влажность окружающего воздуха при температуре 35 °С, %, не более 98.
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на лицевую панель счетчика.
| Наименование | Количество | Примечание |
| Счетчики воды крыльчатые многоструйные «ОХТА М» | 1 шт. | Одно из исполнений |
| Комплект монтажных частей | 1 комплект | |
| Наклейки красного и синего цвета | 2 шт | Для универсальных счетчиков |
| Паспорт ТАСВ.407223.002 ПС | 1 экз. | |
| Методика поверки МП 2550-0197-2012 | 1 экз. | По заказу |
| Индивидуальная упаковка | 1 шт. |
осуществляется по документу МП2550-0197-2012 «Счетчики воды крыльчатые многоструйные ОХТА М. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 14.05.2012г.
Основные средства, используемые для поверки счетчиков:
- установка поверочная для счетчиков воды с характеристики не хуже: диапазон измерений расхода (0,006^90,00) м /ч, относительная погрешность измерений объема воды ± 0,5 %.
Методы измерений изложены в паспорте на изделие (разделы 5, 6).
Нормативные и технические документы, устанавливающие требования к счётчикам воды крыльчатым многоструйным ОХТА М
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4 ТАСВ.407223.002 ТУ. «Счетчики воды крыльчатые многоструйные ОХТА М. Технические условия».
Выполнение государственных учетных операций.
| Зарегистрировано поверок | 39659 |
| Поверителей | 292 |
| Актуальность данных | 09.12.2025 |
