| Номер в госреестре | 42813-14 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | Миномесс |
| Изготовитель | ООО "Миноль энергосбережение", г.Тюмень |
| Год регистрации | 2014 |
| Срок свидетельства | 28.08.2019 |
| МПИ (интервал между поверками) | 4 года - для гор.воды, 6 лет - хол. с 2015 г. - все 6 лет |
| Описание типа | скачать |
Счетчики воды крыльчатые «Миномесс» (далее - счетчики) предназначены для измерения объема воды в системах водо- и теплоснабжения различных отраслей промышленности и коммунального водоснабжения.
Счетчики представляют собой самостоятельные интегрирующие измерительные приборы, непрерывно суммирующие объем протекшей через них воды, основанные на механическом принципе, включающем воздействие протекающей воды на скорость вращения подвижного элемента типа крыльчатки.
Счетчики состоят из корпуса, измерительного узла и счетного механизма. Счетчики по конструкции подразделяются на одноструйные и многоструйные, а по способу передачи вращения подвижного элемента на счетном механизме - на «сухоходные» и «мокроходные».
В счётчиках в качестве рабочего элемента используется крыльчатка, число оборотов которой пропорционально объему протекающей воды.
В одноструйных счётчиках вода подаётся на крыльчатку в виде одной струи. В многоструйных счётчиках вода подаётся на крыльчатку в виде нескольких струй, создаваемых каналами, расположенными по окружности перпендикулярно лопастям крыльчатки.
«Сухоходные» счётчики характеризуются тем, что между крыльчаткой и счётным механизмом установлена разделяющая пластина, которая предотвращает попадание воды в счётный механизм. Вращение оси крыльчатки передаётся ведомой муфте счётного механизма с помощью магнитной передачи, защищённой антимагнитным кольцом.
В «мокроходных» счетчиках ось крыльчатки непосредственно связана со счётным механизмом. Ролики счётного механизма и стрелки омываются измеряемой средой.
По типу измеряемой жидкости счетчики подразделяются на счетчики холодной воды температурой от 0 до + 40 °С и счетчики горячей воды температурой от + 40 до + 150 °С.
Узлы и детали счетчиков изготавливаются из полимерных материалов, стойких к воздействию окружающей среды в условиях эксплуатации. Изготовление корпуса счетчиков, в зависимости от условного диаметра, возможно как из латунных сплавов, так и из полимерных материалов.
Унифицированные типовые конструкции корпусов счетчиков обеспечивают возможность их применения в составе комбинированных узлов учета.
Счётчики выпускаются следующих модификаций:
а) Одноструйные счётчики следующих исполнений:
- Миномесс СВХ/СВГ - счётчик холодной/горячей воды для монтажа на открытых трубопроводах;
- Миномесс СТ - счётчик холодной/горячей воды для монтажа на скрытых трубопроводах, состоит из корпуса и измерительной капсулы, являющейся отдельным поверяемым элементом;
- Миномесс ЗВ - счётчик холодной/горячей воды для монтажа на запорных вентилях.
б) Многоструйные счётчики следующих исполнений:
1) Многоструйные сухоходные:
- Миномесс СВХД/СВГД - счётчик холодной/горячей воды для монтажа на открытых трубопроводах;
2) Многоструйные мокроходные:
- Миномесс СВМ, СВМ-Гл - счётчики холодной воды мокроходные для монтажа на открытых трубопроводах.
Возможно изготовление счетчиков с 7 и 8 роликовыми механизмами.
По индивидуальному заказу любой из вышеперечисленных счётчиков может комплектоваться модулем для удалённого снятия показаний. В этом случае счетчик имеет дополнительное обозначение «и»(импульс)/«м»(модулятор), которое вводится за основным буквенным обозначением.
Опломбирование счетчиков осуществляется через ушки пломбировочного кольца.

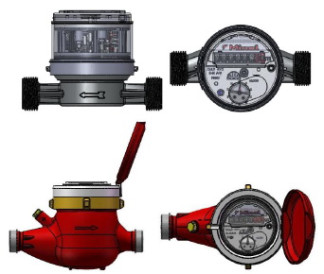

Общий вид счетчиков представлен на рисунке 1.
Основные характеристики крыльчатых счетчиков приведены в таблице 1.
| Наименование параметра | Норма для счетчика Dy, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| Расход воды, м3/ч: - наименьший Qmin класса А класса В класса С - переходный Qt класса А класса В класса С - номинальный Qn - наибольший Qmax | 0,06 0,03 0,015 0,15 0,12 0,0225 1,5 3,0 | 0,1 0,05 0,025 0,25 0,20 0,0375 2,5 5,0 | 0,14 0,07 0,035 0,35 0,28 0,0525 3,5 7,0 | 0,2; 0,24* 0,1; 0,12* 0,05; 0,06* 0,5; 0,6* 0,4; 0,48* 0,075; 0,09* 5,0; 6,0* 10,0; 12,0* | 0,32; 0,4* 0,16; 0,2* 0,08; 0,1* 0,8; 1,0* 0,64; 0,8* 0,12; 0,15* 8,0; 10,0* 16,0; 20,0* | 1,2 0,45, 0,09 4,5 3.0 0,225 15.0 30.0 |
| Порог чувствительности, м3/ч класса А класса В класса С | 0,03 0,015 0,0075 | 0,05 0,025 0,0125 | 0,07 0,035 0,0175 | 0,1; 0,12* 0,05; 0,06* 0,025; 0,03* | 0,16; 0,2* 008; 0,1* 0,04; 0,05* | 0,6 0,225 0,045 |
| Наибольший объем воды, м3/ч: - за сутки - за месяц | 55 1100 | 90 1800 | 125 2500 | 180, 216* 3600; 4300* | 290; 360* 5800; 7200* | 550 11000 |
| Потеря давления, МПа | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Длина счетчика L, мм, не более | 80 110 165 | 130 190 | 260 | 260 | 300 | 300 |
| Высота, мм, не более | 71 74 96 | 96 74 | 115 | 130 | 145 | 145 |
| Ширина, мм не более | 65 76 96 | 66 96 | 100 | 110 | 125 | 125 |
| Наименьшая цена деления счетного механизма, м3 | 0,0001 | 0,0001 | 0,0001 | 0,0001 | 0,001 | 0,001 |
| Емкость счетного механизма, м3 | 99999.999 9999.999 | 99999.999 99999.99 | 99999.999 99999.99 | 99999.999 99999.99 | 99999.999 99999.99 | 99999.999 99999.99 |
| Масса, кг, не более | 0,5 | 0,6 1,5 | 2,3 | 2,7 | 4,5 | 5,4 |
| Номинальный диаметр резьбового соединения счетчика | /» | 1» | 1/ » | 1/ » | 2» | 2/» |
Примечание: * - в зависимости от конструктивного исполнения счетчиков.
Метрологические классы точности счетчиков соответствуют ГОСТ Р 50193.1-92: кл. С - для мокроходных счетчиков;
кл. В - для счетчиков, монтируемых в горизонтальном положении; кл. А - для счетчиков, монтируемых, в вертикальном положении.
Пределы допускаемой относительной погрешности измерения Sд при выпуске из производства и после ремонта для счетчиков холодной и горячей воды не должны превышать:
± 5 % - в диапазоне от Qmin до Qt;
± 2 % - в диапазоне от Qt до Qmax включительно.
наносится на титульный лист эксплуатационной документации и на корпус счетчика.
Комплект поставки счетчиков представлен в таблице 2.
Таблица 2 - Комплект поставки счетчиков
| Наименование | Кол. | Примечание |
| Счетчик воды «Миномесс», шт. | 1 | |
| Паспорт, экз. | 1 | |
| Руководство по эксплуатации, экз. | 1 | На партию не менее 30 шт. |
| Комплект монтажных частей | 1 | По индивидуальному заказу |
| Модуль для удалённого снятия показаний, шт. | 1 | По индивидуальному заказу |
осуществляется в соответствии с ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основное поверочное оборудование:
- поверочная установка для поверки методом измерения объема с основной относительной погрешностью при 1 и 2-м поверочных расходах не более ± 0,5 %; на 3-м - ± 1,25 %;
- показывающий манометр класса 1 с диапазоном измерения давления от 0 до 2,5 МПа (от 0 до 25 кгс/см2) по ГОСТ 2405-88;
- термометр с ценой деления 1 °С и диапазоном измерения температур от 0 до 100 °С по ГОСТ 28498-90.
Методика измерений приведена в документе РЭ 4213-001-59643271 «Счетчики воды крыльча-тые «Миномесс». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым «Миномесс»
1) ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия;
2) ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
3) ГОСТ Р 50193.2-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке;
4) ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний;
5) ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия;
6) ТУ 4213-001-59643271-2009 Счетчики воды «Миномесс». Технические условия.
