| Номер в госреестре | 27635-14 |
| Наименование СИ | Тепловычислители |
| Обозначение типа СИ | ТМК-Н |
| Изготовитель | АО НПО "Промприбор", г. Калуга; ЗАО НПО "Промприбор", г. Калуга (срок свидетельства: 13.02.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 11.12.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Тепловычислители ТМК-Н Назначение средства измерений
Тепловычислители ТМК-Н (далее по тексту ТМК-Н) предназначены для работы в составе теплосчетчиков при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации.
Принцип работы ТМК-Н основан на непосредственном преобразовании сигналов от первичных преобразователей расхода температуры и давления в значения измеряемых параметров теплоносителя и последующим вычислением, по известным уравнениям, массы теплоносителя и тепловой энергии.
ТМК-Н предназначены для работы с измерительными преобразователями:
- объема (расхода) с импульсным выходом типа "открытый коллектор" или числоимпульсным выходом типа "сухой контакт" на герконе с частотой не более 10 Гц при длительности импульса не менее 50 мс и не более 1000 Гц при длительности импульса не менее 0,5 мс и с ценой импульса 0,00001.1000 м /имп;
- температуры с однотипными номинальными статическими характеристиками 100П, 500П (R0=100 Ом и R,=500 Ом, а=0,00391°С-1), Pt100, Pt500 (R0=100 Ом и R0=500 Ом, а=0,00385°С-1) по ГОСТ 6651-2009.
- разности температур - комплектами термопреобразователей сопротивления с вышеуказанными номинальными статическими характеристиками;
- давления с унифицированным выходным сигналом постоянного тока 0-5, 0-20,
4-20 мА по ГОСТ 26.011-80.
ТМК-Н, в зависимости от исполнения, обеспечивают измерения параметров теплоносителя (объема, температуры и давления) и вычисление тепловой энергии по данным об измеренных параметрах теплоносителя в соответствии с таблицей:
| Количество каналов измерений параметров | Исполнения ТМ | К-Н | |||
| ТМК-Н100 | ТМК-Н130 | ТМК-Н 120 | ТМК-Н30 | ТМК-Н20 | |
| Тепловой энергии | 8 | 2 | 1 | 2 | 1 |
| Объема | 6 | 4+1 | 2+1 | 4+1 | 2+1 |
| Температуры | 8 | 4 | 2 | 4 | 2 |
| Давления | 6 | 4 | 2 | 4 | 2 |
ТМК-Н регистрируют в электронном архиве часовые, суточные и месячные параметры: массу (объем), температуру, давление, тепловую энергию, нештатные ситуации (НС), дату, время суток и время безаварийной работы по каждому измерительному каналу.
В ТМК-Н предусмотрен вывод текущих и архивных параметров на ЖК-индикатор, и, через интерфейсы, на устройство считывания данных, принтер, в персональный компьютер непосредственно или по проводным или беспроводным каналам связи. Глубина архива и параметры архивных данных определяются техническими возможностями применяемого исполнения вычислителя.
ТМК-Н имеют журнал оператора, фиксирующий изменение настроечных параметров, влияющих на метрологические характеристики вычислителя, в котором также фиксируются показания накопленных параметров потребления (текущих и архивных) перед очисткой и сам факт их очистки.
ТМК-Н имеют журнал нештатных ситуаций, в котором фиксируются время появления и пропадания НС и сами НС.
В ТМК-Н предусмотрена возможность выбора и установки значений параметров, определяющих алгоритм работы вычислителя, и их просмотр на ЖК-индикаторе.
Вычисление плотности и энтальпия воды по измеренным температуре и давлению осуществляется по алгоритмам МИ2412-97 "Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя"
В тепловычислителях предусмотрены дискретные входы, которые можно использовать для ввода сигналов о наличии внешних событий, а также дискретные выходы, сигнализирующие о выполнении предварительно заданных условий.

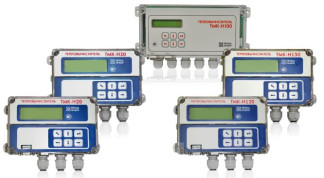

Внешний вид исполнений тепловычислителей, представлен на рисунке 1
[J
О
Рисунок 2
Места пломбирования тепловычислителя ТМК-Н100
Рисунок 3
Места пломбирования тепловычислителей ТМК-Н20, ТМК-Н30, ТМК-Н 120, ТМК-Н130
Вычислители имеют встроенное программное обеспечение (ПО), версия которого зависит от исполнения изделия. Посредством ПО осуществляется прием и обработка входных сигналов от преобразователей расхода, температуры и давления и пересчет их в физические величины.
Сопротивления термопреобразователей, зависящее от температуры, преобразуются в напряжение, измеряемое аналого-цифровым преобразователем (АЦП), полученный код АЦП, пересчитывается в значение сопротивления, а затем, в зависимости от заданного типа НСХ термопреобразователей, в значение температуры.
Выходной ток преобразователя давления, пропорциональный давлению теплоносителя в трубопроводе преобразуется в напряжение, которое также измеряется при помощи АЦП и пересчитывается в значение тока, которое, в зависимости от диапазона измерений выходного тока и верхней границы измеряемого давления, преобразуется в значение давления.
Количество импульсов поступивших от преобразователя расхода (расходомера или счетчика воды) умножается на вес импульса и преобразуется в значение объема теплоносителя, а частота их следования в текущее значение расхода.
Вычисление тепловой энергии и массы осуществляется по уравнениям в соответствии с рекомендациями МИ2412-97 по измеренным (либо договорным) значениям температур и давлений.
Текущие значения массового расхода и тепловой мощности теплоносителя вычисляются в зависимости от используемой схемы измерений тепловой системы
В алгоритме ПО реализована система диагностики, позволяющая определять отказ преобразователя по выходу измеренного значения величины за пределы заданного диапазона (для преобразователей температуры и давления) или тесту линии связи (для преобразователей расхода).
Под управлением ПО результаты измерений, результаты диагностики, настроечные параметры вычислителя сохраняются в энергонезависимой памяти, выводятся на ЖКИ, передаются через интерфейсы на внешние устройства, формируются управляющие сигналы в зависимости от заданной реакции на нештатные ситуации.
Изменения настроечных параметров фиксируются в фискальной памяти.
Идентификационные параметры программного обеспечения (ПО) по МИ3286-2010 приведены в таблице 2.
Таблица 2
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ТМК-Н20 | tmk20 1 1 0104 | v1.4 | 0xAE3D | CRC16 |
| ТМК-Н30 | tmk30 1 1 0103 | v1.3 | 0xA001 | CRC16 |
| ТМК-Н100 | tmk100 2 1 0206 | v2.6 | 0x8BEE | CRC16 |
| ТМК-Н120 | tmk120 2 1 0206 | v2.6 | 0x4626 | CRC16 |
| ТМК-Н130 | tmk130 2 1 0206 | v2.6 | 0xFB82 | CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" согласно МИ 3286-2010.
Диапазоны показаний и пределы допускаемых погрешностей преобразования входных сигналов в значения измеряемых параметров приведены в таблице 3.
Таблица 3
| Наименование параметра | Диапазоны показаний измеренных параметров | Пределы допускаемой погрешности |
| Тепловая энергии, ГДж; Гкал | 0...1999999999 | +(0,5+5/At) % , при 148 оС > At > 2 оС |
| Масса, т, объем, м3 | 0...1999999999 | + 0,1 % |
| Температура теплоносителя, оС | 0.. +150 | + 0,25 оС |
| * Температура воздуха, оС | -50.. +100 | + 0,25 оС |
| Разность температур, At, оС | 8 4 2 | +0,05 оС |
| Давление, МПа (кгс/см2) | 0.2,5(25) | +0,1 % для исполнений ТМК-Н1ХХ + 0,25 % для исполнений ТМК-Н0ХХ |
| Время, часы-минуты | 0.99999:59 | ±0,001 % |
* только для исполнения ТМК-Н 100
- At- разность температур между трубопроводами тепловой системы;
- погрешности по температуре и разнице температур - абсолютные; по давлению - приведенная, по тепловой энергии, массе, объему и времени - относительные.
Тепловычислители обеспечивают измерение входных сигналов в следующих диапазонах:
- для каналов преобразования импульсной последовательности в показания объема: частота следования не более 10 Гц при длительности импульса не менее 50 мс и не более 1000 Гц при длительности импульса не менее 0,5 мс;
- для каналов преобразования сопротивления в показания температуры: 70,0.185 Ом для НСХ Pt100, 100П и 300.850 Ом для НСХ Pt500, 500П;
- для каналов преобразования постоянного тока в показания давления 0.20 мА.
Тепловычислители позволяют осуществлять передачу на внешние устройства текущих и накопленных архивных данных через свои интерфейсы RS232 и RS485 (поставляется по отдельному заказу) со скоростью обмена 1200.19200 бод для исполнений с батарейным питанием и со скоростью обмена 1200.115200 бод для исполнений с внешним питанием.
Емкость архива:
• для среднечасовых значений, суток.............................................................62
• для среднесуточных значений, суток...........................................................730
• для среднемесячных значений, месяцев.........................................................48
Степень защиты по ГОСТ 14254.....................................................................IP54
Габаритные размеры, мм, не более.........................................................245х110х70
для исполнения ТМК-Н100 мм, не более..................................................283х153х65
Масса, кг, не более........................................................................................1,0
Условия эксплуатации:
• температура окружающего воздуха, оС..............................................................+5 до + 50
• относительная влажность воздуха при температуре 35 оС, %..............................до 95
• напряженность переменного, (50 Гц) внешнего магнитного поля, не более, А/м.....400
• механические вибрации частотой (10-50) Гц с амплитудой, не более, мм................0,15
Лист №5 Всего листов 6
Средний срок службы, лет, не менее...........................................................................12
Средняя наработка на отказ ч, не менее............................................................75000
Питание тепловычислителей исполнений ТМК-Н0ХХ осуществляется от встроенной литиевой батареи 3,65 В, емкостью не менее 7,5 А-ч, исполнений ТМК-Н1ХХ от внешнего источника постоянного напряжения 8.30 В, потребляемая мощность не более 1,2 Вт.
наносится типографским способом на титульный лист эксплуатационной документации теплосчетчика и фотоспособом на маркировочные таблички вычислителей.
| Наименование | Кол-во | Примечания |
| Тепловычислитель ТМК-Н | 1 | В соответствии с заказом |
| Паспорт ППБ.408843.047 ПС | 1 | |
| Руководство по эксплуатации ППБ.408843.047 РЭ, ППБ.408843.027 РЭ | 1 | В зависимости от исполнения |
| Программное обеспечение "Конфигуратор приборов" | 1 | По отдельному заказу |
| Методика поверки ППБ.408843.047 МП | 1 | Одна на партию |
осуществляется в соответствии с методикой ППБ.408843.047 МП "ГСИ. Тепловычислители ТМК-Н. Методика поверки", утвержденной ФГУП "ВНИИМС" в ноябре 2013 г.
Основное поверочное оборудование:
- частотомер электронно-счетный Ч3-63/3: диапазон частот 0,001 Гц.150 МГц, погрешность, ±(Ы0-7+7Т0-9Лсч) %;
- магазин сопротивлений Р-4831: диапазон сопротивлений 0,001...111111,111 класс
0,02;
- контролер измерительный КИ-2: диапазон частот 0,002.2049 Гц; погрешность ±0,02 % погрешность генерации числа импульсов в пакете (М > 100000 имп.) ±1 импульс.
- калибратор токовой петли Fluke 705: воспроизведение силы постоянного тока в диапазоне 0.24 мА с погрешностью ±(0,0002-1+0,002) мА;
- ПК (Windows —ХР и выше) с ПО "Конфигуратор приборов" для вывода данных и "Монитор-Сервис"- для управления контроллером КИ-2.
приведены в руководствах по эксплуатации ППБ. 408843.027-20 РЭ на тепловычислители ТМК-Н20, ППБ. 408843.027-30 РЭ на тепловычислители ТМК-Н30, ППБ. 408843.04720 РЭ на тепловычислители ТМК-Н120, ППБ. 408843.047-30 РЭ на тепловычислители ТМК-Н130, ППБ. 408843.047-01 РЭ на тепловычислители ТМК-Н100
Лист №6 Всего листов 6
Нормативные и технические документы, устанавливающие требования к тепловычислителям ТМК-Н
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ТУ 4218 - 027 - 29524304 - 13 Тепловычислители ТМК-Н. Технические условия.
