| Номер в госреестре | 73546-18 |
| Наименование СИ | Счетчики воды крыльчатые универсальные |
| Обозначение типа СИ | ЭКОМЕРА |
| Изготовитель | "China-Base Ningbo Foreign Trade Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 21.12.2024 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые универсальные ЭКОМЕРА (далее - счетчики) предназначены для измерения объема воды.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики выпускаются в следующих модификациях в зависимости от диаметра условного прохода (ДУ): ЭКОМЕРА-15, ЭКОМЕРА-20, ЭКОМЕРА-25, ЭКОМЕРА-32, ЭКОМЕРА-40 и ЭКОМЕРА-50 (ДУ соответственно 15, 20, 25, 32, 40 и 50 мм) и могут иметь обозначение «универсальные» или «мокроходные».
Мокроходными являются счетчики, имеющие механизм, через который протекает жидкость (имеют в обозначении букву «М»). Счетчики, имеющие изолированный от воды счетный механизм, являются сухоходными и выпускаются без дополнительных обозначений.
Счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 90) оС имеют корпус красного цвета или наклейку красного цвета, или красное зажимное кольцо, или в обозначении букву «Г»; счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 40) оС имеют корпус синего цвета или наклейку синего цвета, или синее зажимное кольцо, или букву «Х» в обозначении.
Счетчики выпускаются под логотипом «ЭКО-М». Логотип может быть изменен по решению изготовителя.
В зависимости от положения при установке (вертикальное или горизонтальное) счетчики имеют метрологический класс А или В по ГОСТ Р 50193-92.
Счетчики могут иметь импульсный выход с ценой импульса 1, 10, 100, 1000 дм3/имп. При оснащении счетчика импульсными датчиками в обозначении счетчика появляется буква «И».
Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счетчики с неразборным зажимным кольцом не пломбируются, с разборным зажимным кольцом - пломбируются на кольце.

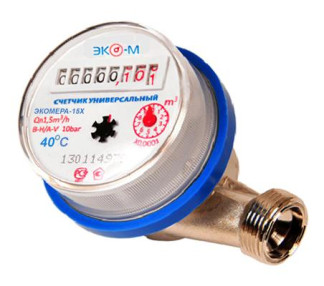

Общий вид счетчиков с указанием места пломбирования представлен на рисунках 1-8.
Рисунок 5 - Общий вид счетчиков (ЭКОМЕРА-25)
■*
Mi
М»
■*
•»
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода (ДУ), мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Минимальный расход Qmin, м /ч: - класс В - класс А | 0,03 0,06 | 0,05 0,1 | 0,07 0,14 | 0,12 0,24 | 0,2 0,4 | 0,3 0,6 |
| Переходный расход Qt, м /ч: - класс В - класс А | 0,12 0,15 | 0,2 0,25 | 0,28 0,35 | 0,48 0,6 | 0,8 1,0 | 1,2 1,5 |
| Номинальный расход Qn, м /ч | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
| Максимальный расход Qmax, м /ч | 3 | 5 | 7 | 12 | 20 | 30 |
| Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включ.) до Qmax | ±5 ±2 | |||||
| Цена наименьшего деления индикаторного устройства, м3 | 0,0001 | 0,001 | ||||
| Емкость индикаторного устройства, м3 | 99999 | 99999 | ||||
| Максимальное рабочее давление, МПа | 1,6 | |||||
| Порог чувствительности, м /ч | 0,5Qmin | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода (ДУ), мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 110(80) 82 76 | 195 106 99 | 260 190 120 | 260 190 120 | 300 250 150 | 300 280 180 |
| Масса, кг, не более | 0,7 | 1,5 | 2,1 | 2,4 | 4,3 | 12 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре 35 °С, % | от +5 до +50 от 84 до 106,7 до 95 | |||||
| Средняя наработка на отказ, ч | 75 000 | |||||
| Средний срок службы, лет | 12 | |||||
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Счетчик воды крыльчатый универсальный ЭКОМЕРА | - | 1 | |
| Руководство по эксплуатации (паспорт) | - | 1 | |
| Методика поверки (копия) | МП 07-221-2018 | 1 | на партию |
| Комплект монтажных частей и принадлежностей | - | 1 | по отдельному заказу |
| Упаковка | - | 1 | |
| Датчик импульсов | - | 1 | по отдельному заказу |
| Обратный клапан | - | 1 |
осуществляется по документу МП 07-221-2018 «ГСИ. Счетчики воды крыльчатые универсальные ЭКОМЕРА. Методика поверки», утвержденному ФГУП «УНИИМ» 27.07.2018 г.
Основное средство поверки:
- эталон единицы объёмного расхода воды 3-го разряда в диапазоне значений от 0,012 до 200 м3/ч (по Приказу Росстандарта от 07.02.2018 г. № 256).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации (паспорт) или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия. Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
