| Номер в госреестре | 67056-17 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | ШР, ШРЦ, ШРК |
| Изготовитель | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы ШР, ШРЦ, ШРК (далее - штангенрейсмасы) предназначены для измерения высотных размеров и разметки изделий.
Штангенрейсмасы состоят из основания с закрепленной на нем вертикальной направляющей (штангой), по которой перемещается рамка с отсчетным устройством. Рамка с отсчетным устройством снабжена измерительной (или разметочной) ножкой и свободно перемещается по штанге.
Штангенрейсмасы изготавливаются следующих исполнений:
ШР - с отсчетом по нониусу;
ШРК - с отсчетным устройством с круговой шкалой;
ШРЦ - с электронным цифровым отсчетным устройством.
Принцип действия штангенрейсмасов механический.
Отсчет размеров штангенрейсмаса ШР производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Отсчет размеров штангенрейсмаса ШРЦ производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенрейсмаса. Рядом с жидкокристаллическим экраном находятся кнопки включения/выключения электронного цифрового отсчетного устройства (OFF/ON), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штанген-рейсмаса ШРЦ осуществляется от встроенного источника питания.
Отсчет размеров штангенрейсмаса ШРК производится по шкале штанги и круговой шкале отсчетного устройства.
Штангенрейсмасы имеют устройство для зажима рамки, обеспечивающее ее стопорение в любом положении в пределах диапазона измерений. Конструкция рамки и крепления ножки могут быть изменены без влияния на функциональные характеристики.
Штангенрейсмасы исполнения ШР с отсчетом по нониусу 0,05 и 0,1 мм и диапазоном измерения от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000мм, от 600 до 1600мм, от 1500 до 2500 мм изготавливаются по ГОСТ 164-90. Остальные штангенрейсмасы изготавливаются по техническим условиям ТУ 3933-015-74229882-2013.

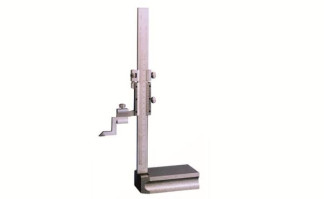

Внешний вид штангенрейсмасов ШР, ШРЦ, ШРК представлен на рисунках 1, 2, 3.
а) штангенрейсмас с разметочной ножкой б) штангенрейсмас с измерительной ножкой
Рисунок 1 - Общий вид штангенрейсмаса ШР
отсутствует.
Метрологические характеристики штангенрейсмасов приведены в таблицах 1, 2 и 3. Технические характеристики штангенрейсмасов приведены в таблицах 4 и 5.
ТУ 3933-015-74229882-2013
| Диапазон измерений, мм | Значение отсчета по нониусу, мм | Цена деления круговой шкалы отсчетного устройства, мм | Шаг дискретности цифрового отсчетного устройства, мм |
| от 0 до 200 от 0 до 250 от 0 до300 от 0 до 400 от 0 до 500 от 0 до 600 от 0 до 630 от 0 до 1000 | 0,02; 0,05; 0,10 | 0,01; 0,02; 0,05 | 0,01 |
| от 0 до 1600 от 0 до 2000 от 0 до 2500 | 0,05; 0,10 | — |
Таблица 2 - Основные метрологические характеристики штангенрейсмасов по ГОСТ 164-90
| Диапазон измерений, мм | Значение отсчета по нониусу, мм |
| от 0 до 250 | 0,05 |
| от 40 до 400 | |
| от 60 до 630 | 0,05; 0,10 |
| от 100 до 1000 | |
| от 600 до 1600 | 0,10 |
| от 1500 до 2500 |
Таблица 3 - Пределы допускаемой абсолютной погрешности штангенрейсмасов
| Измеряемая длина | Пределы допускаемой абсолютной погрешности штангенрейсмасов, мм | ||||||
| со значением отсчета по нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||||
| 0,02 | 0,05 | 0,10 | 0,01 0,02 | 0,05 | 0,01 для классов точности | ||
| 1 | 2 | ||||||
| от 0 до 250 включ. | ±0,04 | ±0,05 | ±0,05 | ±0,03 | ±0,05 | ±0,03 | ±0,05 |
| Св. 250 до 400 включ. | ±0,04 | ±0,04 | ±0,06 | ||||
| Св. 400 до 630 включ. | ±0,06 | ±0,10 | ±0,06 | ±0,10 | ±0,05 | ±0,07 | |
| Св. 630 до 1000 включ. | ±0,08 | ±0,10 | ±0,09 | ±0,07 | ±0,09 | ||
| Св. 1000 до 1600 включ. | — | ±0,15 | ±0,15 | — | — | ±0,10 | ±0,15 |
| Св. 1600 до 2500 | ±0,20 | ±0,20 | — | ±0,20 | ±0,25 | ||
| Диапазон измерений, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| от 0 до 200 | 175 | 70 | 360 | 1,5 |
| от 0 до 250 | 205 | 90 | 420 | 1,8 |
| от 0 до 300 | 250 | 110 | 470 | 2,0 |
| от 0 до 400 | 275 | 120 | 650 | 4,2 |
| от 40 до 400 | 275 | 120 | 650 | 4,2 |
| от 0 до 500 | 280 | 125 | 700 | 4,6 |
| от 0 до 600 | 305 | 130 | 790 | 5,3 |
| от 0 до 630 | 305 | 130 | 810 | 5,7 |
| от 60 до 630 | 305 | 130 | 810 | 5,7 |
| от 0 до 1000 | 330 | 155 | 1240 | 13,0 |
| от 100 до 1000 | 330 | 155 | 1240 | 13,0 |
| от 0 до 1600 | 425 | 200 | 1770 | 28,0 |
| от 600 до 1600 | 425 | 200 | 1770 | 28,0 |
| от 0 до 2000 | 470 | 260 | 2350 | 35,0 |
| от 0 до 2500 | 550 | 350 | 2910 | 45,0 |
| от 1500 до 2500 | 550 | 350 | 2910 | 45,0 |
Таблица 5 - Климатические условия применения
| Наименование характеристики | Значение характеристики |
| Климатические условия применения: - рабочий диапазон температур окружающего воздуха, °С - относительная влажность воздуха, при температуре +25 °С, % | от +10 до +30 от 0 до 80 |
наносится на паспорт штангенрейсмасов типографским методом Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенрейсмас | 1 шт. | |
| Разметочная ножка | 1 шт. | |
| Измерительная ножка (при заказе ШР по ГОСТ 164-90) | 1 шт. | |
| Футляр | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП-010-12-2016 | 1 экз. |
осуществляется по документу МП-010-12-2016 «Штангенрейсмасы. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 30 декабря 2016 г.
Основное средство поверки: меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 ■ 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ТУ 3933-015-74229882-2013 Штангенрейсмасы. Технические условия.
