| Номер в госреестре | 63564-16 |
| Наименование СИ | Счетчики воды крыльчатые универсальные |
| Обозначение типа СИ | ЭКО-15 |
| Изготовитель | ООО "Сантехническая Компания", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 30.03.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Счетчики воды крыльчатые универсальные ЭКО-15 (далее - счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

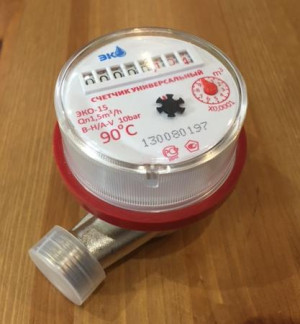

Счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 90) оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 40) оС имеют наклейку синего цвета или синее зажимное кольцо.
Счетчики имеют диаметр условного прохода (Ду) 15 мм и метрологический класс А или В.
Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм3/имп.
Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счетчики выпускаются под торговой маркой «Эко».
Таблица 1 - Метрологические и технические характеристики счетчиков
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода (Ду), мм | 15 |
| Минимальный расход Qmin, м /ч: - класс В - класс А | 0,03 0,06 |
| Переходный расход Qt, м /ч: - класс В - класс А | 0,12 0,15 |
| Номинальный расход Qn, м /ч | 1,5 |
| Максимальный расход Qmax, м /ч | 3 |
| Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax | ±5 ±2 |
| Цена наименьшего деления индикаторного устройства, м3 | 0,0001 |
| Емкость индикаторного устройства, м3 | 99999 |
| Максимальное рабочее давление, МПа | 1,6 |
| Порог чувствительности, м /ч | 0,5Qmin |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 110 (80)х82х76 |
| Масса, кг, не более | 0,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре 35 °С, % | от 5 до 50 от 84 до 106,7 до 95 |
| Средняя наработка на отказ, ч, не менее | 75000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Таблица 2 - Комплектность поставки счетчиков
| Наименование | Количество, шт. | Примечание |
| Счетчик | 1 | |
| Паспорт | 1 | |
| Упаковка | 1 | |
| Комплект монтажных частей и принадлежностей | 1 | По отдельному заказу |
| Датчик импульсов | 1 | По отдельному заказу |
| Обратный клапан | 1 | По отдельному заказу |
осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основное средство поверки:
- эталон единицы объемного и массового расхода жидкости 2 разряда по ГОСТ 8.510-2002 в диапазоне значений (0,01 - 3) м /ч. Пределы допускаемой относительной погрешности ± 0,2 %.
Методика измерений приведена в ГОСТ Р 50601-93.
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым универсальным ЭКО-15
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
ТУ 4213-001-42847680-2015 «Счетчики воды крыльчатые универсальные ЭКО-15. Технические условия».
| Зарегистрировано поверок | 89354 |
| Поверителей | 372 |
| Актуальность данных | 08.09.2025 |
