| Номер в госреестре | 58111-14 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | SGY, SGW |
| Изготовитель | "Seitron S.R.L.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 03.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сигнализаторы загазованности SGY, SGW Назначение средства измерений
Сигнализаторы загазованности SGY, SGW предназначены для измерения объемной доли оксида углерода и довзрывоопасной концентрации метана, пропана и бутана в воздухе.
Сигнализаторы загазованности SGY, SGW (далее - сигнализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов:
- при измерении объемной доли оксида углерода - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода;
- при измерении довзрывоопасной концентрации метана, пропана и бутана - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы выполнены одноблочными в пластиковом корпусе. Внутри корпуса находится печатная плата с электронными компонентами, светодиод, свидетельствующий о состоянии сигнализатора, и потенциометры настройки нулевых показаний и чувствительности.
Сигнализаторы выпускаются в следующих исполнениях:
- SGY COO V4 NC хх, SGW COO NX M - для измерения объемной доли оксида углерода;
- SGY ME0 V4 NC хх, SGW ME0 NX M - для измерения довзрывоопасной концентрации метана;
- SGY GP0 V4 NC хх, SGW GP0 NX M - для измерения довзрывоопасной концентрации пропана и бутана.
Сигнализаторы могут использоваться совместно с:
- блоком переключения реле RX A01M. К блоку RX A01M может одновременно подключаться до 8 сигнализаторов любых исполнений. Блок имеет по 2 настраиваемых порога срабатывания сигнализации для подключенных сигнализаторов.
- блоком питания и сигнализации RGY 000 MBP4. К блоку питания и сигнализации RGY 000 MBP4 может одновременно подключаться до 4 сигнализаторов любых исполнений. Блок имеет по 2 настраиваемых порога срабатывания сигнализации для подключенных сигнализаторов.
Сигнализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение объемной доли или довзрывоопасной концентрации определяемого компонента в воздухе;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА соответственно диапазону показаний;
- формирование цифрового выходного сигнала интерфейс RS 485 с протоколом Modbus (для исполнений SGW C00 NX M, SGW ME0 NX M, SGW GP0 NX M);
- формирование цифрового выходного сигнала интерфейс RS 232 (для сигнализаторов, подключенных к блоку RGY 000 MBP4);
- отображение измерительной информации на жидкокристаллическом дисплее блока RGY 000 MBP4 (при использовании сигнализаторов в комплекте с блоком);
Лист № 2 Всего листов 7
- переключение контактов реле и световую сигнализацию при превышении заранее установленных порогов срабатывания, а также отказе сигнализатора (при использовании сигнализаторов в комплекте с блоком RGY 000 MBP4 или блоком RX A01M).
Степень защиты корпуса сигнализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96:
- сигнализаторы загазованности SGY, SGW всех исполнений - IP54;
- блок питания и сигнализации RGY 000 MBP4 - IP30;
- блок переключения реле RX A01M - IP20.

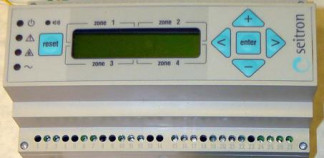

Внешний вид сигнализаторов приведен на рисунке 1.
%____ I
Сигнализаторы исполнений SGY COO V4 NC хх, SGY ME0 V4 NC хх, SGY GPO V4 NC хх и блок переключения реле RX A01M являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение основных функций сигнализаторов обеспечивается аналоговыми элементами (операционными усилителями и т.д.).
Сигнализаторы исполнений SGW CO0 NX M, SGW ME0 NX M, SGW GP0 NX M и блок RGY 000 MBP4 имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли оксида углерода и довзрыво-опасной концентрации метана, пропана и бутана в воздухе.
Встроенное программное обеспечение сигнализаторов SGW CO0 NX M, SGW ME0 NX M, SGW GP0 NX M обеспечивает:
- прием и обработку измерительной информации от первичного измерительного преобразователя;
- непрерывную диагностику работоспособности схемы цифрового выхода;
- формирование цифрового выходного сигнала интерфейс RS 485 с протоколом Modbus.
Номер версии программного обеспечения указан на наклейке на микропроцессоре сигнализатора.
Встроенное программное обеспечение блока RGY 000 MBP4 обеспечивает:
- прием и обработку измерительной информации от подключенных сигнализаторов;
- хранение в памяти даты и время последнего срабатывания сигнализации для каждого из 4-х подключенных сигнализаторов;
- непрерывную диагностику подключенных сигнализаторов;
- формирование цифрового выходного сигнала интерфейс RS 232.
Программное обеспечение идентифицируется путем вывода на жидкокристаллический дисплей блока RGY 000 MBP4 версии программного обеспечения при включении блока.
| Наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления программного обеспечения |
| SGW | 021241А1 | недоступен, вследствие защиты встроенного ПО от чтения и записи | - |
| RGY 000 MBP4 | 015444 | недоступен, вследствие защиты встроенного ПО от чтения и записи | - |
| Примечание - номер версии ПО должен быть не ниже указанной в таблице | |||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик сигнализаторов.
Сигнализаторы исполнений SGW COO NX M, SGW ME0 NX M, SGW GP0 NX M и блок RGY 000 MBP4 имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов приведены в таблице 2.
Таблица 2
| Исполнение сигнализатора | Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| SGY C00 V4 NC хх, SGW C00 NX M | Оксид углерода (СО) | От 0 до 500 млн-1 | От 0 до 20 | ± 4 млн-1 | - |
| Св. 20 до 500 | - | ± 20 % | |||
| SGY ME0 V4 NC хх | Метан (CH4) | От 0 до 50 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | - |
| SGW ME0 NX M | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| SGY GP0 V4 NC хх, SGW GP0 NX M | Пропан (C3H8), бутан (C4H10) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| Примечание - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. | |||||
2) Предел допускаемой вариации выходного сигнала сигнализатора, в долях от пределов допускаемой основной погрешности 0,5
3) Пределы допускаемой дополнительной погрешности сигнализатора от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 oC от температуры определения основной погрешности равны, в долях от пределов допускаемой основной погрешности 0,5
4) Пределы допускаемой погрешности срабатывания сигнализации (при использовании в комплекте с блоками RX A01M или RGY 000 MBP4), в долях от пределов допускаемой основной погрешности 0,3
5) Время прогрева сигнализатора, с, не более:
- исполнения SGY ME0 V4 NC хх, SGW ME0 NX M, SGY GP0 V4 NC хх,
SGW GP0 NX M 30
Лист № 5 Всего листов 7
- исполнения SGY COO V4 NC хх, SGW COO NX M 60
6) Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности 0,5
7) Предел допускаемого времени установления выходного сигнала Т0,9д, с
- исполнения SGY MEO V4 NC хх, SGW MEO NX M, SGY GPO V4 NC хх,
SGW GPO NX M 60
- исполнения SGY COO V4 NC хх, SGW COO NX M 80
8) Электрическое питание осуществляется:
- сигнализаторы загазованности SGY, SGW всех исполнений - постоянным током
в диапазоне напряжений, В от 12 до 24
- блока RGY 000 MBP4 - однофазным переменным током частотой (50 ± 1) Гц, напряжением, В 220 -33
- блока RX A01M постоянным током напряжением 12 до 24 В или однофазным переменным током частотой (50 ± 1) Гц, напряжением 220 -33 В
9) Потребляемая электрическая мощность, не более
- сигнализаторы загазованности SGY, SGW, Вт 7
- блок RGY 000 MBP4, ВА 10
- блок RX A01M (при питании постоянным током), Вт 20
- блок RX A01M (при питании переменным током), ВА 24
10) Габаритные размеры и масса сигнализатора указаны в таблице 3
Таблица 3
| Элементы сигнализатора | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | ширина | длина | ||
| Сигнализаторы загазованности SGY, SGW | 134 | 124 | 67 | 0,38 |
| Блок питания и сигнализации RGY 000 MBP4 | 71 | 90 | 158 | 0,9 |
| Блок переключения реле RX A01M | 125 | 314 | 61 | 1,4 |
11) Средний срок службы, лет 5
12) Средняя наработка на отказ, ч 24000
Условия эксплуатации
о/"ч
- диапазон температур окружающей среды, С
- сигнализаторы загазованности SGY, SGW от минус 10 до плюс 50
- блоки RGY 000 MBP4 и RX A01M от 0 до плюс 40
- диапазон относительной влажности воздуха при температуре 25 оС (без конденсации влаги), % от 20 до 80
- диапазон атмосферного давления, кПа от 80 до 110
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус сигнализатора в виде таблички.
| Наименование | Количество | Примечание |
| Сигнализатор загазованности SGY, SGW | 1 шт. | Исполнение сигнализатора указывается при заказе |
| Блок переключения реле RX A01M | 1 шт. | по заказу |
| Блок питания и сигнализации RGY 000 MBP4 | 1 шт. | по заказу |
| Крепеж | 1 компл. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП 242-1745-2014 | 1 экз. |
осуществляется по документу МП 242-1745-2014 «Сигнализаторы загазованности SGY, SGW. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 07 мая 2014 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы состава газовые смеси оксид углерода - воздух (ГСО 3842-87, 3850-87), метан - воздух (ГСО 3907-87), пропан - воздух (ГСО 3969-87, 3970-87), бутан -воздух (ГСО 9126-2008), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.
приведена в документах:
- «Сигнализаторы загазованности SGY C00 V4 NC хх. Руководство по эксплуатации»,
- «Сигнализаторы загазованности SGY ME0 V4 NC хх. Руководство по эксплуатации»,
- «Сигнализаторы загазованности SGY GP0 V4 NC хх. Руководство по эксплуатации»,
- «Сигнализаторы загазованности SGW C00 NX M, SGW ME0 NX M, SGW GP0 NX M. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к сигнализаторам загазованности SGY, SGW
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
4 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы "Seitron s.r.l.", Италия.
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
