| Номер в госреестре | 51333-12 |
| Наименование СИ | Счетчики холодной и горячей воды тахометрические |
| Обозначение типа СИ | GROEN серии DUAL, WR, DR, WT |
| Изготовитель | "Groen Мetering Company Ltd.", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
Счетчики холодной и горячей воды тахометрические GROEN (далее - счетчики), серии DUAL, WR, DR, WT предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения протекающей по трубопроводу в жилых домах и промышленных зданиях.
Конструктивно счетчики состоят из корпуса, измерительного узла и счетного устройства. Принцип работы счетчика состоит в измерении числа оборотов крыльчатого колеса (для вертикальной оси, далее - крыльчатка) или лопастной турбины (для горизонтальной оси, далее - турбинка), вращающихся под действием потока протекающей воды. Далее с помощью счетного устройства происходит преобразование количества оборотов в литры или кубические метры.
В зависимости от условий применения и конструктивных особенностей счетчики разделены на следующие серии:
Dual - комбинированные счетчики холодной воды, счетчик состоит из основного счетчика воды, клапана и дополнительного счетчика воды, которые объединены в одном корпусе с фланцами, как единый измерительный узел. При малых расходах и закрытом пружинном клапане поток воды проходит только через дополнительный счетчик (крыльчатый многоструйный мокроход). При увеличении расхода воды более 2,3 м3/ч происходит открытие пружинного клапана и вода поступает на турбину основного счетчика при этом часть потока продолжает проходить через дополнительный счетчик. Уменьшение расхода до величины менее 1,2 м /ч вызывает обратный процесс - закрытие клапана и направление всего потока в дополнительный счетчик. Магнитные муфты, передающее вращение от турбинки и крыльчатки в счетные устройства, конструктивно защищены от воздействия внешнего магнитного поля. Объем воды, прошедший через комбинированный счетчик воды, является суммарным значением показаний счетных механизмов обоих (основного и дополнительного) счетчиков.
WR - мокроходные многоструйные счетчики холодной (WRC) и горячей (WRH) воды (крыльчатые), счетчик состоит из струевыпрямителя, измерительного узла и роликого счетного устройства. В состав измерительного узла входит крыльчатка вращающаяся на подшипниках и механизм для передачи угловой скорости вращения турбинки на счетное устройство. Счетное устройство, имеет масштабирующий механический редуктор, который обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды.
DR - сухоходные многоструйные счетчики холодной (DRC) и горячей (DRH) воды (крыльчатые), счетчик состоит из струевыпрямителя, измерительного узла и роликого счетного устройства. В состав измерительного узла входит крыльчатка вращающаяся на подшипниках и механизм для передачи угловой скорости вращения турбинки на счетное устройство. Счетное устройство, имеет масштабирующий механический редуктор, который обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды.
WT - счетчики холодной (WTC) и горячей (WTH) воды (турбинные), счетчик состоит из турбинного преобразователя расхода и счетного устройства, вращение от крыльчатки к счетному устройству передается с помощью магнитной муфты. Счетное устройство, имеет масштабирующий механический редуктор, который обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды. Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля.
Все серии имеют исполнения с датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи низкочастотных импульсов, пропорциональных количеству прошедшей через счетчик воды. На шкале каждого счетчика указывается цена импульса (передаточный коэффициент, л/имп).

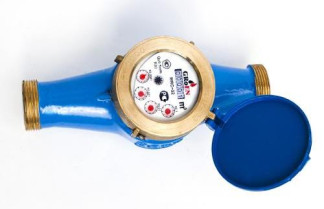

Общий вид счетчиков приведен на рисунках 1.1 - 1.7.
Конструкцией счетчика предусмотрены места пломбировки для предотвращения несанкционированного доступа, пломбировка осуществляется двумя пломбами на заводе изготовителе. Одна из пломб предотвращает снятие измерительной вставки и закрепляется на одном из болтов, соединяющих вставку и корпус счетчика. Другая пломба устанавливается на счетном устройстве, между собой они соединяются проволокой. Типовая схема пломбировке приведена на рисунке 1.8.
Обозначение счетчика при заказе WRC (I) - 30 - В - 20 - 2,5
1 2 3 4 5 6
где 1 - серия, тип; 2 - наличие «геркона»; 3 - максимальная температура измеряемой среды (воды), 4 - метрологический класс по ГОСТ Р 50193.1; 5 - диаметр условного прохода;
6 - номинальный объемный расход.
Рисунок 1.2 - серия DR счетчик горячей воды DRH
Таблица 1 - Метрологические и технические характеристики счетчиков серии Dual
| Наименование характеристики | Значение характеристики | ||
| Диаметр условного прохода (Ду), мм | 50 | 80 | 100 |
| Метрологический класс по ГОСТ Р 50193.1-92 | В | ||
| Объемный расход воды (q), м3/ч: | |||
| для основного счетчика | |||
| - минимальный (qmin) | 0,45 | 1,20 | 1,80 |
| - переходный (qt) | 3,00 | 8,00 | 12,00 |
| - номинальный (qn) | 50,00 | 120,00 | 180,00 |
| - максимальный (qmax), не более 1 ч/сут | 90,00 | 200,00 | 280,00 |
| для дополнительного счетчика | |||
| - минимальный (qmin) | 0,05 | 0,05 | 0,02 |
| - переходный (qt) | 0,20 | 0,20 | 0,04 |
| - номинальный (qn) | 2,5 | 2,5 | 2,5 |
| - максимальный (qmax), не более 1 ч/сут | 5 | 5 | 5 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: qmin < q < qt qt < q < qmax | ± 5 ± 2 |
| Максимальное рабочее давление, МПа | 1,6 |
| Потеря давления при qn, кПа, не более | 12 |
| Порог чувствительности, м /ч, не более | 0,5 qmin |
| Передаточный коэффициент, л/имп | 1; 10; 100 |
| о Диапазон рабочих температур измеряемой среды, С: | от 5 до 50 |
| Условия окружающей среды: о - диапазон температур, С - относительная влажность при температуре 35 °С, % | от 5 до 50 не более 80 |
| Емкость счетного устройства, м3 для основного счетчика для дополнительного счетчика | 999999,99 99999,9999 |
| Цена деления младшего разряда счетного устройства, м3 для основного счетчика для дополнительного счетчика | 0,01 0,0001 |
| Г абаритные и присоединительные размеры | в соответствии с эксплуатационной документацией |
| Масса счетчика, кг, не более | 23,0 26,1 31,0 |
| Средний срок службы, лет | 12 |
Таблица 2 - Метрологические и технические характеристики счетчиков серии WR
| Наименование характеристики | Значение характеристики | ||||
| Диаметр условного прохода (Ду), мм | 15 | 15/20 | 25 | 25/32 | 40 |
| Метрологический класс по ГОСТ Р 50193.1-92 | В | ||||
| Объемный расход воды (q), м3/ч: - минимальный (qmin) - переходный (qt) - номинальный (qn) - максимальный (qmax), не более 1 ч/сут | 0,03 0,12 1,50 3,00 | 0,05 0,20 2,50 5,00 | 0,07 0,28 3,50 7,00 | 0,12 0,48 6,00 12,00 | 0,20 0,80 10,00 20,00 |
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: qmin < q < qt (для счетчиков холодной WRC и горячей WRH воды) qt < q < qmax (для счетчиков холодной воды WRC) qt < q < qmax (для счетчиков горячей воды WRH) | ± 5 ± 2 ± 3 | ||||
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Потеря давления при qn, кПа, не более | 55 | 51 | 100 | 85 | 75 |
| Порог чувствительности, м /ч, не более | 0,5 qmin | ||||
| Передаточный коэффициент, л/имп | 1; 10; 100 | ||||
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих температур измеряемой среды, С для счетчиков холодной воды WRC для счетчиков горячей воды WRH | от 5 до 40 от 40 до 90 |
| Условия окружающей среды: о - диапазон температур, С - относительная влажность при температуре 35 °С, % | от 5 до 50 не более 80 |
| Емкость счетного устройства, м3 | 99999,9999 |
| Цена деления младшего разряда счетного устройства, м3 | 0,0001 |
| Г абаритные и присоединительные размеры | в соответствии с эксплуатационной документацией |
| Масса счетчика, кг, не более | 1,4 1,6 2,3 2,5 5,0 |
| Средний срок службы, лет | 12 |
Таблица 3 - Метрологические и технические характеристики счетчиков серии DR
| Наименование характеристики | Значение характеристики | ||||
| Диаметр условного прохода (Ду), мм | 15 | 20 | 25 | 32 | 40 |
| Метрологический класс по ГОСТ Р 50193.1-92 | В | ||||
| Объемный расход воды (q), м3/ч: - минимальный (qmin) - переходный (qt) - номинальный (qn) - максимальный (qmax), не более 1 ч/сут | 0,03 0,12 1,50 3,00 | 0,05 0,20 2,50 5,00 | 0,07 0,28 3,50 7,00 | 0,12 0,48 6,00 12,00 | 0,20 0,80 10,00 20,00 |
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: qmin < q < qt (для счетчиков холодной DRC и горячей DRH воды) qt < q < qmax (для счетчиков холодной воды DRC) qt < q < qmax (для счетчиков горячей воды DRH) | ± 5 ± 2 ± 3 | ||||
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Потеря давления при qn, кПа, не более | 60 | 80 | 60 | 85 | 60 |
| Порог чувствительности, м /ч, не более | 0,5 qmin | ||||
| Передаточный коэффициент, л/имп | 1; 10; 100 | ||||
| Диапазон рабочих температур измеряемой среды, С для счетчиков холодной воды DRC для счетчиков горячей воды DRH | от 5 до 40 от 5 до 150 | ||||
| Условия окружающей среды: ° - диапазон температур, С - относительная влажность при температуре 35 °С, % | от 5 до 50 не более 80 | ||||
| Емкость счетного устройства, м3 | 99999,9999 | ||||
| Цена деления младшего разряда счетного устройства, м3 | 0,0001 | ||||
| Г абаритные и присоединительные размеры | в соответствии с эксплуатационной документацией | ||||
| Масса счетчика, кг, не более | 1,4 | 1,6 | 2,3 | 2,5 | 5,0 |
| Средний срок службы, лет | 12 | ||||
| Наименование характеристики | Значение характеристики | |||||||||
| Диаметр условного прохода (Ду), мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Метрологический класс по ГОСТ Р 50193.1-92 | В | |||||||||
| Объемный расход воды (q), м3/ч: для счетчиков холодной воды WTC - минимальный (qmm) - переходный (qt) - номинальный (qn) - максимальный (qmax), не более 1 ч/сут для счетчиков горячей воды WTH - минимальный (qmin) - переходный (qt) - номинальный (qn) - максимальный (qmax), не более 1 ч/сут | 0,3 0,8 40.0 60.0 0,6 1,8 10,0 20,0 | 0,3 0,7 50.0 90.0 0,6 1,8 15.0 30.0 | 0,4 0,8 70.0 120.0 1,0 2,0 25.0 60.0 | 0,5 0,8 120,0 200,0 1,4 3,2 45.0 90.0 | 0,8 1,8 230.0 300.0 2,0 4,8 70.0 140.0 | 1,0 2,0 250.0 350.0 3,5 8,0 100.0 200,0 | 1,8 4.0 450.0 600.0 4,5 12.0 150.0 300.0 | 4.0 6.0 800,0 1200,0 8,0 20,0 250.0 500.0 | 6,0 11,0 1250.0 1600.0 20,0 45.0 500.0 1000.0 | 12,0 15.0 1400.0 2000.0 25.0 50.0 600.0 1200,0 |
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: qmin < q < qt (для счетчиков холодной WTC и горячей WTH воды) qt < q < qmax (для счетчиков холодной воды WTC) qt < q < qmax (для счетчиков горячей воды WTH) | ± 5 ± 2 ± 3 | |||||||||
| Максимальное рабочее давление, МПа | 1,6 | |||||||||
| Потеря давления для WTC при qn, кПа, не более | 15 | 21 | 40 | 13 | 30 | 25 | 25 | 18 | 9 | 5 |
| Потеря давления для WTH при qn, кПа, не более | 2 | 3 | 4 | 3 | 5 | 7 | 4 | 4 | 4 | 2 |
| Порог чувствительности, м3/ч, не более | 0,5 Qmin | |||||||||
| Передаточный коэффициент, л/имп | 1; 10; 100 | |||||||||
| Диапазон рабочих температур измеряемой среды, С для счетчиков холодной воды WTC для счетчиков горячей воды WTH | от 5 до 40 от 5 до 150 | |||||||||
| Условия окружающей среды: - диапазон температур, С - относительная влажность при температуре 35 °С, % | от 5 до 50 не более 80 | |||||||||
| Емкость счетного устройства, м | 999999,999 | |||||||||
| Цена деления младшего разряда счетного устройства, м | 0,001 | |||||||||
| Г абаритные и присоединительные размеры | в соответствии с эксплуатационной документацией | |||||||||
| Масса счетчика, кг, не более | 1,4 | 1,4 | 1,6 | 2,3 | 2,5 | 5,0 | 1,6 | 2,3 | 2,5 | 5,0 |
| Средний срок службы, лет | 12 | |||||||||
наносится на лицевую панель счетчика методом фотолитографии или другим способом не ухудшающим качество и на титульный лист руководства по эксплуатации типографским способом в левом верхнем углу.
Комплектность
| Наименование | Количество |
| Счетчик воды GROEN* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Упаковка | 1 шт. |
| Комплект монтажных частей и принадлежностей** | 1 комплект |
Примечание: * - модель определяется договором на поставку;
** - определяется договором на поставку.
осуществляется по МИ 1592-99 «Счетчики воды. Методика поверки».
Основное поверочное оборудование - поверочная расходомерная установка, погрешность
± 0,5 %.
Методика измерений описана в документе - «Счетчики холодной и горячей воды тахо-метрические GROEN. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к счетчикам холодной и горячей воды тахометрическим GROEN
1 ГОСТ Р 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4 МИ 1592-99 «Счетчики воды. Методика поверки».
5 Техническая документация фирмы «Groen Мetermg Company Ltd», Германия.
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 60824 |
| Поверителей | 271 |
| Актуальность данных | 11.11.2025 |
