Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ, 72945-18

Микрометры предназначены:

Документы

Карточка СИ

Номер в госреестре	72945-18
Наименование СИ	Микрометры
Обозначение типа СИ	МК, МК Ц, МЗ, МЛ, МТ, МГ
Изготовитель	ООО "НПО "КировИнструмент", г.Киров; ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г. Киров
Год регистрации	2018
Срок свидетельства	30.10.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Микрометры предназначены:

- МК, МК Ц - гладкие для измерения наружных размеров изделия;

- МЗ - зубомерные для измерения длины общей нормали зубчатых колес с модулем от

1 мм;

- МЛ - листовые для измерения толщины листов и лент;

- МТ - трубные для измерения толщины стенок труб;

- МГ - головка микрометрическая для измерения перемещения.

Физическая величина - длина (мм).

Описание

Принцип действия микрометров МК, МЛ, МЗ, МТ, МГ основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм и 1,0 мм (для МЛ). Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане или по цифровому электронному устройству.

Микрометры (кроме МГ) представляют собой скобу, в которую слева запрессована пятка, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.

Микрометр МГ представляет собой микрометрическую головку с трещоткой, предназначенную для использования в качестве отсчётного устройства в стендах и приспособлениях.

Форма измерительной поверхности пяток микрометра МК, МК Ц, МГ плоская; микрометров МЛ и МТ - сферическая; микрометра МЗ - срезанная тарельчатая.

Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.

У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.

Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ, МГ оснащены твёрдым сплавом. Измерительные поверхности микрометра МЗ закаленные.

В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерения на внешнее устройство.

Для установки в исходное положение микрометры МК, МК Ц, МЗ с диапазоном измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300мм -сферическими.

Для того чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.

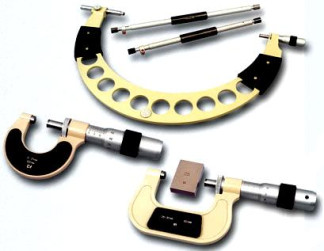

Микрометры выпускаются в следующих модификациях, отличающихся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами, массой и представлены на рисунках 1-6:

МК - 15 модификаций (МК 25, МК 50, МК 75, МК 100, МК 125, МК 150, МК 175, МК 200, МК 225, МК 250, МК 275, МК 300, МК 400, МК 500, МК 600);

МК Ц- 4 модификации (МК Ц25, МК Ц50, МК Ц75, МК Ц100);

МЗ - 4 модификации (МЗ 25, МЗ 50, МЗ 75, МЗ 100);

МГ - 1 модификация (МГ 25)

Рисунок 6 - Общий вид микрометров МГ

Микрометры выпускаются под товарным знаком Ы Пломбирование микрометров не предусмотрено

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические характеристики указаны в таблицах 1-4.

Таблица 1 - Диапазон измерений, цена деления, шаг дискретности, пределы допускаемой абсолютной погрешности и классы точности при нормируемом измерительном усилии и температуре, колебание измерительного усилия_

Модифи кация	Диапазон измерений, мм	Цена деления, мм	Шаг дискретно-сти от-счетного устройства, мм	Пределы допускаемой абсолютной погрешности микрометра, мкм, классов точности		Допускае мое отклонение температу ры,	Измери тельное усилие, Н	Колебание измери тельного усилия,
			Шаг дискретно-сти от-счетного устройства, мм	1	2	от 20 °С, °С,	Измери тельное усилие, Н	Н, не более
1	2	3	4	5	6	7	8	9
МК 25	от 0 до 25	0,01	-	±2,0			от 5	2
МК 50	от 25 до 50						до 10
МК 75	от 50 до 75			±2,5	±4,0
МК 100	от 75 до 100					±4
МК 125	от 100 до 125
МК 150	от 125 до 150			±3,0	±5,0
МК 175	от 150 до 175			±3,0	±5,0	±3
МК 200	от 175 до 200
МК 225	от 200 до 225
МК 250	от 225 до 250			±4,0	±6,0
МК 275	от 250 до 275			±4,0	±6,0
МК 300	от 275 до 300

1	2	3	4	5	6	7	8	9
МК 400	от 300 до 400			±5,0	±8,0
МК 500	от 400 до 500			±5,0	±8,0
МК 600	от 500 до 600			±6,0	±10,0	±2
МК Ц25	от 0 до 25
МК Ц50	от 25 до 50			±2,0
МК Ц75	от 50 до 75	-	0,001		±4,0
МК Ц100	от 75 до 100			±3,0
МЗ 25	от 0 до 25
МЗ 50	от 25 до 50					±4
МЗ 75	от 50 до 75			±4,0	±5,0	±4	от 3 до 7
МЗ 100	от 75 до 100	0,01					от 3 до 7
МЛ 5	от 0 до 5
МЛ 10	от 0 до 10			-	±4,0
МЛ 25	от 0 до 25
МТ 25	от 0 до 25			±2,0	±4,0
МГ 25	от 0 до 25			±1,5	±3,0		от 5 до 10

Таблица 2 - Допускаемое изменение показаний микрометров от изгиба скобы, допуск плоскостности измерительных поверхностей и допуск параллельности плоских измерительных поверхностей микрометров_

Модифи кация	Допускаемое изменение показаний микрометра от изгиба скобы,мкм, при усилии 10 Н	Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности		Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности
		1	2	1	2
1	2	3	4	5	6
МК 25	2,0	0,6	0,9	1,5	2,0
МК 50				2,0
МК 75	3,0			3,0	3,0
МК 100
МК 125	4,0				4,0
МК 150
МК 175	5,0
МК 200
МК 225	6,0			4,0	6,0
МК 250
МК 275				5,0	8,0
МК 300
МК 400	8,0
МК 500	10,0			7,0	10,0
МК 600	12,0				12,0

1	2	3	4	5	6
МК Ц25	2,0			1,5	2,0
МК Ц50	2,0			2,0	2,0
МК Ц75	3,0			3,0	3,0
МК Ц100	3,0			3,0	3,0
МЗ 25	2,0			2,0	2,0
МЗ 50	2,0	0,9		2,0	2,0
МЗ 75	3,0	0,9		3,0	3,0
МЗ 100	3,0			3,0	3,0
МЛ 5
МЛ 10	2,0
МЛ 25	2,0	0,6		-	-
МТ 25
МГ 25	-

Таблица 3 - Допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер_

Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера микрометров, мкм, класса точности		Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм
Номинальный размер установочных мер, мм	1	2
25; 50; 75	±1,0	±1,5	0,50
100; 125	±1,2	±2,0	0,75
150; 175	±1,2	±2,0	1,00
200; 225; 250; 275	±1,5	±2,0	1,50
325; 375; 425; 475	±2,0	±3,5	-
525; 575	±2,0	±4,0	-

Таблица 4

Наименование характеристики	Значение
1	2
Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более	0,08
Ширина штрихов шкал и продольного штриха на стебле, мм	от 0,08 до 0,25
Разность в ширине штриха барабана и продольного штриха на стебле, а также разность в ширине штрихов шкал барабана и нониуса, мм, не менее	0,05
Длина деления шкалы барабана, мм, не менее	0,8
Расстояние между осями двух соседних штрихов шкалы, мм, не менее	1,25
Ширина штрихов шкалы, мм	0,35±0,05
Разность в ширине штрихов, мм, не более	0,05
Ширина конца стрелки, мм	0,25±0,05
Перекрытие концом стрелки шкалы циферблата	от У до % длины коротких штрихов
Зазор между концом стрелки и циферблатом, мм, не более	0,7
Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более	0,45

1	2
Угол, образующий коническую часть барабана, на которую наносится шкала, °, не более	20
Расстояние от торца конической части барабана до ближайшего края штриха, мм, не более	0,15
Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений до 100 мм, мкм, не более	1
Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений свыше 100 мм, мкм, не более	2

Основные технические характеристики указаны в таблицах 5-6.

Таблица 5 - Измерительное перемещение микровинта, шаг микровинта, вылет скобы,

габаритные размеры, масса, средний срок службы

Модифи кация	Измерительное перемещение микровинта, мм	Шаг микро винта, мм	Вылет скобы, мм, не менее	Габаритные размеры (длина х ширина х высота) или (длина х0), мм, не более	Масса, кг, не более	Средний срок службы, лет, не менее
1	2	3	4	5	6	7
МК 25			16,5	126x23x66	0,28
МК 50			29,0	155x23x75	0,370
МК 75			41,5	183x23x86	0,460
МК 100			54,0	211x23x105	0,580
МК 125			66,5	242x23x144	0,790
МК 150			79,0	267 x 23 x 163	0,850
МК 175			91,5	293x 23x175	0,970
МК 200			104,0	319x23x190	1,200
МК 225			116,5	350x23x219	1,550
МК 250			129,0	375x23x221	1,570
МК 275			141,5	404x23x254	1,310
МК 300	25	0,5	154,0	430x23x267	1,420
МК 400			216,0	530x29x302	2,400
МК 500			266,0	630x29x365	4,010	6
МК 600			316,0	730x29x435	5,170	6
МК Ц25			16,5	170x27x65	0,250
МК Ц50			29,0	190x27x95	0,325
МК Ц75			41,5	215x27x95	0,425
МК Ц100			54,0	240x27x110	0,510
МЗ 25				162x30x78	0,500
МЗ 50			30,0	188x30x89	0,600
МЗ 75			30,0	216x30x108	0,700
МЗ 100				243x30x148	0,800
МЛ 5	5		20,0	97x56x76	0,240
МЛ 10	10	1,0	40,0	130x54x97	0,400
МЛ 25			80,0	154x54x168	0,500
МТ 25	25	0,5	17,0	126x23x68	0,300
МГ 25		0,5	-	100x25	0,150

Таблица 6 - Электрическое питание микрометров МК Ц, наименьший внутренний диаметр

труб, измеряемых микрометром МТ, присоединительный размер стебля мик	рометра МГ
Наименование характеристики	Значение
Электрическое питание микрометров МК Ц должно быть от автономного встроенного источника питания напряжением, В	1,5
Наименьший внутренний диаметр труб, измеряемых микрометром МТ, мм	8 или 12
Присоединительный размер стебля микрометра МГ, мм	015s7

Таблица 7 - Условия эксплуатации

Наименование характеристики	Значение
Температура окружающего воздуха, ° С	от +10 до +30
Относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносят на скобу микрометра или на микрометрическую головку методом гравирования или лазерной обработки, на титульный лист эксплуатационного документа - типографским способом.

Комплектность

Таблица 8- Комплектность микрометров

Наименование изделия	Количество, шт.	Примечание
1	2	3
Микрометр	1
Мера установочная для микрометра: - с верхним пределом измерения от 50 до 300 мм;	1
- с верхним пределом измерения свыше 300 мм	2
Г ильзы соединительные (для микрометра с верхним пределом измерения свыше 300 мм)	4	Поставляются в сборе с установочными мерами
Элемент питания	1	Для микрометра МК Ц
Ключ	1
Ключ для установки пятки	1	Для микрометра МЛ
Футляр	1
Руководство по эксплуатации	1
Паспорт	1	Для микрометра МГ25
Методика поверки	1	По заказу потребителя

Поверка

осуществляется по документу МП 017-2017 «Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ. Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 28 сентября 2017 г.

Основные средства поверки:

Меры длины концевые плоскопараллельные до 100 мм; 1-Н21, 2-Н21, 1-Н3, 1-Н4; регистрационный № 38376-13;

Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 1-Н8; регистрационный № 21163-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.
